Description

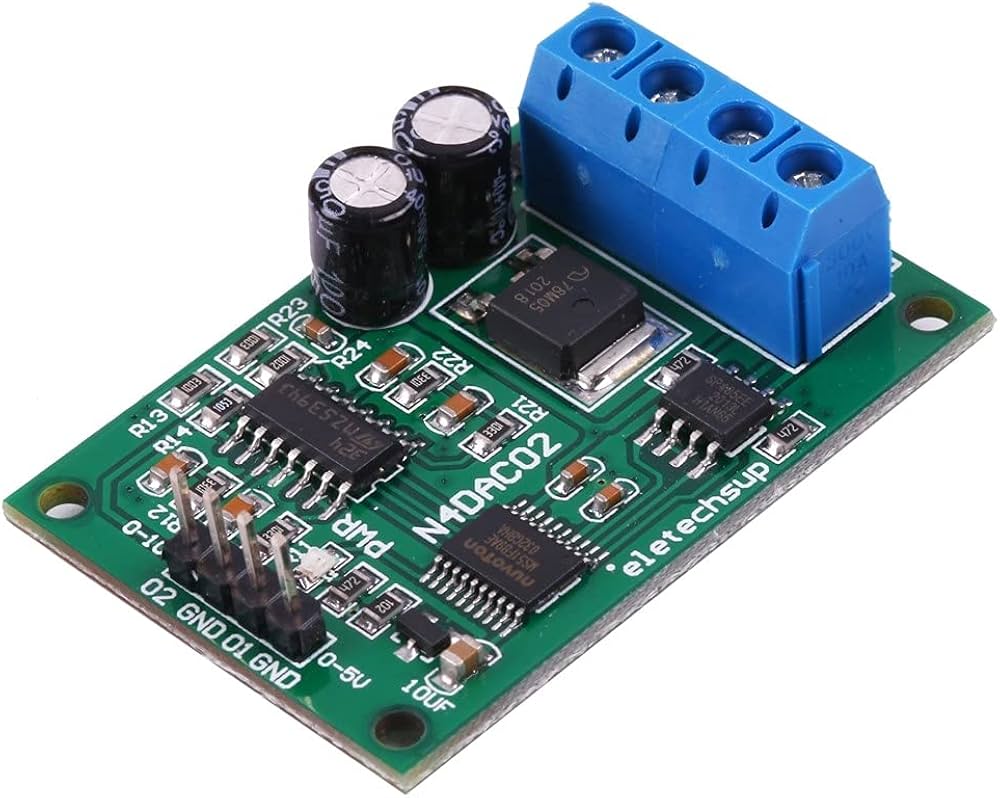

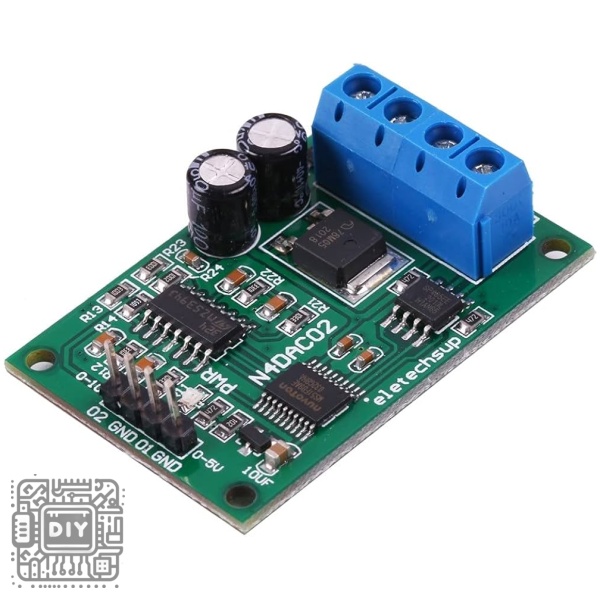

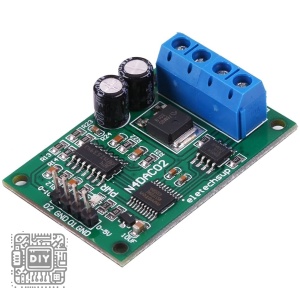

N4DAC02 2-Channel PWM to Analog DAC Converter Module – 0-5V / 0-10V Output with RS485 Modbus RTU

Add precise analog voltage control to your industrial automation, PLC, or home automation projects with the N4DAC02 2-Channel PWM to Analog DAC Converter Module. This compact RS485 module converts digital Modbus RTU commands into two channels of isolated analog voltage output, providing a cost-effective solution for controlling variable frequency drives, actuators, valves, and other industrial equipment requiring 0-5V or 0-10V control signals.

The module features two independent analog output channels: CH1 provides a 0-5V output, while CH2 provides a 0-10V output. Both channels offer 1% accuracy across their primary operating ranges, with a resolution of 0.01V for fine-grained control. The RS485 interface uses the industry-standard Modbus RTU protocol, supporting up to 247 devices on a single bus with function codes 03 (read) and 06 (write).

Key Features

Two Independent Analog Output Channels

• CH1 (O1): 0-5V output with 1% accuracy, 20mA maximum output current

• CH2 (O2): 0-10V output with 1% accuracy, 20mA maximum output current

• 0.01V voltage resolution for precise control

RS485 Modbus RTU Communication

• Supports Modbus RTU protocol with function codes 03 (read) and 06 (write)

• Up to 247 devices can be connected in parallel on the same bus

• Configurable baud rates: 1200, 2400, 4800, 9600 (default), 19200

• Default communication settings: 9600 baud, N, 8, 1

Wide Operating Voltage

• Accepts DC 12-25V power input

• Low operating current

• Recommended power supply with minimal ripple for best performance

Calibration Support

• Output accuracy can be calibrated via Modbus commands when deviation exceeds 1%

• Configurable voltage ratio registers allow correction factors

Compact Design

• Small footprint for easy integration into control panels and DIN rail enclosures

• Lightweight construction

Specifications

Communication Parameters

Power and Environment

Pin Configuration

Wiring Diagram

Basic Connection

Power Supply (12-25V) -----> VCC (+)
                        -----> GND (-)

RS485 Master (PLC/PC) ----> A (D+)
                        -----> B (D-)

Load Device (0-5V) --------> O1+ (+)
                        -----> O1- (-)

Load Device (0-10V) -------> O2+ (+)
                        -----> O2- (-)

Modbus RTU Communication Guide

Register Map

Setting Output Voltage Examples

Set CH1 to 3.3V:

• Value = 330 (3.30V / 0.01V = 330)

Set CH2 to 4.0V:

• Value = 400 (4.00V / 0.01V = 400)

Reading Output Voltage Examples

Read CH1 Voltage (Slave ID 1):

• Return value 200 → 2.00V

Read CH2 Voltage (Slave ID 1):

• Return value 500 → 5.00V

Important Usage Notes

• This module has the following characteristics:

  • CH1 accuracy is 1% in the 1-5V range

  • CH2 accuracy is 1% in the 2-10V range

  • Minimum output voltage for CH1 is 0.05V; for CH2 it is 0.1V

• Use a power supply with minimal ripple for best performance

• For applications requiring higher accuracy or cleaner signals, consider adding external filtering capacitors

• The module supports calibration via Modbus commands when output deviation exceeds 1%

• Maximum output current is 20mA per channel; do not exceed this limit

Common Applications

• PLC analog output expansion

• VFD (Variable Frequency Drive) speed control

• Actuator and valve position control

• Industrial automation systems

• Building management systems (HVAC)

• Test and measurement equipment

• Home automation control

• PID controller analog output

Package Contents

• 1 x N4DAC02 2-Channel PWM to Analog DAC Converter Module

وحدة محول N4DAC02 من PWM إلى تماثلي بقناتين – مخرج 0-5V / 0-10V مع RS485 Modbus RTU

أضف تحكمًا دقيقًا في الجهد التماثلي إلى مشاريع الأتمتة الصناعية أو PLC أو أتمتة المنزل الخاصة بك باستخدام وحدة المحول N4DAC02 من PWM إلى تماثلي بقناتين. تحول وحدة RS485 المدمجة هذه أوامر Modbus RTU الرقمية إلى قناتين من الجهد التماثلي المعزول، مما يوفر حلاً فعالاً من حيث التكلفة للتحكم في محركات التردد المتغير والمشغلات والصمامات والمعدات الصناعية الأخرى التي تتطلب إشارات تحكم 0-5V أو 0-10V.

تتميز الوحدة بقناتي خرج تماثلي مستقلتين: توفر CH1 خرج 0-5V، بينما توفر CH2 خرج 0-10V. تقدم كلتا القناتين دقة 1% عبر نطاقات تشغيلها الأساسية، مع دقة 0.01V للتحكم الدقيق. تستخدم واجهة RS485 بروتوكول Modbus RTU القياسي في الصناعة، وتدعم ما يصل إلى 247 جهازًا على ناقل واحد مع رموز الوظائف 03 (قراءة) و 06 (كتابة).

المميزات الرئيسية

قناتا خرج تماثلي مستقلتان

• CH1 (O1): خرج 0-5V بدقة 1%، تيار خرج أقصى 20 مللي أمبير

• CH2 (O2): خرج 0-10V بدقة 1%، تيار خرج أقصى 20 مللي أمبير

• دقة جهد 0.01V للتحكم الدقيق

اتصال RS485 Modbus RTU

• يدعم بروتوكول Modbus RTU مع رموز الوظائف 03 و 06

• يمكن توصيل ما يصل إلى 247 جهازًا بالتوازي على نفس الناقل

• معدلات باود قابلة للتكوين: 1200، 2400، 4800، 9600 (افتراضي)، 19200

• إعدادات الاتصال الافتراضية: 9600 باود، N، 8، 1

نطاق جهد تشغيل واسع

• يقبل طاقة دخل DC 12-25V

• استهلاك تيار منخفض

• يوصى باستخدام مصدر طاقة بأقل تموج للحصول على أفضل أداء

دعم المعايرة

• يمكن معايرة دقة الخرج عبر أوامر Modbus عند تجاوز الانحراف 1%

• سجلات نسبة الجهد القابلة للتكوين تسمح بعوامل تصحيح

تصميم مضغوط

• بصمة صغيرة لسهولة التكامل في لوحات التحكم وحاويات قضبان DIN

• بناء خفيف الوزن

المواصفات الفنية

معاملات الاتصال

الطاقة والبيئة

تكوين الأطراف

خريطة السجلات

التطبيقات الشائعة

• توسيع الخرج التماثلي لـ PLC

• التحكم في سرعة محركات التردد المتغير

• التحكم في موضع المشغلات والصمامات

• أنظمة الأتمتة الصناعية

• أنظمة إدارة المباني

• معدات الاختبار والقياس

• التحكم في أتمتة المنزل

• خرج تماثلي لوحدات التحكم PID

محتويات العلبة

• 1 × وحدة محول N4DAC02 من PWM إلى تماثلي بقناتين
