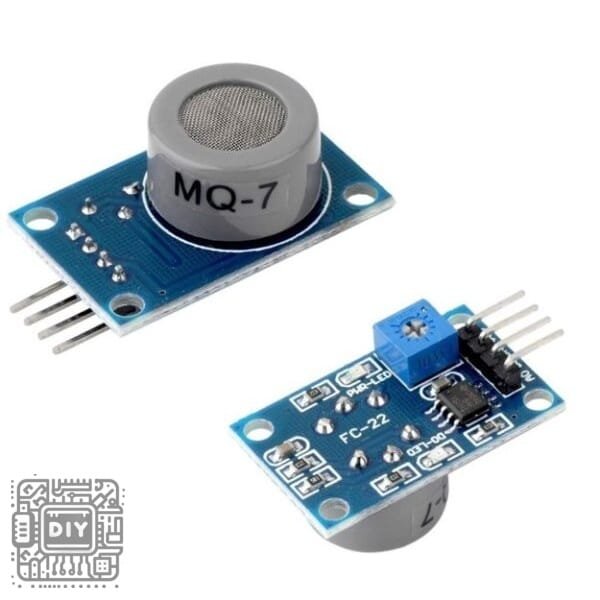

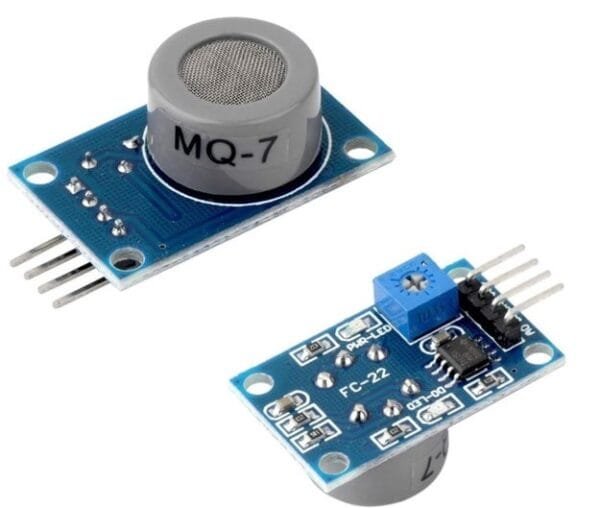

MQ7 Carbon Monoxide Sensor Module – CO Gas Detector for Arduino Safety Systems

Protect against carbon monoxide poisoning with the MQ7 Carbon Monoxide Gas Sensor Module, a specialized semiconductor sensor designed specifically for detecting carbon monoxide (CO) gas. This critical safety sensor exhibits high sensitivity to carbon monoxide, a colorless, odorless, and potentially lethal gas produced by incomplete combustion in heaters, vehicles, generators, and industrial processes. The MQ7 sensor can detect CO concentrations ranging from 20 to 2000 ppm, providing essential early warning in residential, automotive, and industrial environments where CO accumulation poses serious health risks. The module features both digital and analog output interfaces, allowing for simple threshold-based alarm systems or precise concentration monitoring when connected to microcontrollers like Arduino, ESP32, or Raspberry Pi. With its built-in comparator circuit and adjustable sensitivity potentiometer, you can calibrate detection thresholds to meet specific safety standards. The sensor requires a brief pre-heating period (typically 20-30 seconds) for optimal performance. Perfect for creating home CO alarms, vehicle cabin air quality monitors, industrial safety systems, or environmental monitoring projects, the MQ7 provides reliable carbon monoxide detection in a compact, easy-to-integrate package.

Key Features

Carbon Monoxide Specific Detection

Highly sensitive to carbon monoxide (CO) gas with good selectivity against other common gases, making it ideal for life-saving early warning systems in homes and vehicles.

Dual Output Versatility

Provides both digital (TTL) output for simple alarm triggering and analog output for precise CO concentration measurement and data logging applications.

Adjustable Sensitivity Calibration

Built-in potentiometer allows fine-tuning of detection thresholds to optimize performance for different environments and safety requirements.

Wide Detection Range

Capable of detecting CO concentrations from 20 to 2000 ppm, covering both low-level exposure monitoring and dangerous concentration scenarios.

Critical Safety Application

Designed specifically for detecting this colorless, odorless lethal gas, making it essential for home safety, automotive cabins, and industrial monitoring systems.

Technical Specifications

• Sensor Type: MQ-7 Semiconductor Gas Sensor

• Target Gas: Carbon Monoxide (CO)

• Detection Range: 20-2000 ppm Carbon Monoxide

• Output Signals: Digital (TTL) & Analog (0-5V)

• Operating Voltage: 5V DC

• Heater Voltage: 5V ± 0.1V

• Load Resistance: Adjustable

• Pre-heat Time: 20-30 seconds

• Dimensions: Standard Module Size

Package Content

• 1 x MQ7 Carbon Monoxide Sensor Module



وحدة مستشعر أول أكسيد الكربون MQ7 – كاشف غاز أول أكسيد الكربون لأنظمة السلامة بأردوينو

احمِ من تسمم أول أكسيد الكربون مع وحدة مستشعر غاز MQ7، مستشعر أشباه موصلات متخصص مصمم خصيصًا للكشف عن غاز أول أكسيد الكربون (CO). يظهر مستشعر السلامة الحرج هذا حساسية عالية لأول أكسيد الكربون، غاز عديم اللون والرائحة ومميت محتمل ينتج عن الاحتراق غير الكامل في السخانات، المركبات، المولدات، والعمليات الصناعية. يمكن لمستشعر MQ7 اكتشاف تركيزات CO التي تتراوح من 20 إلى 2000 جزء في المليون، مما يوفر إنذارًا مبكرًا أساسيًا في البيئات السكنية، السيارات، والصناعية حيث يشكل تراكم CO مخاطر صحية خطيرة. تتميز الوحدة بواجهتي إخراج رقمية وتناظرية، مما يسمح لأنظمة إنذار بسيطة قائمة على العتبة أو مراقبة تركيز precise عند الاتصال بوحدات تحكم دقيقة مثل أردوينو، ESP32، أو راسبيري باي. مع دائرة مقارنة مدمجة ومقياس جهد حساسية قابل للتعديل، يمكنك معايرة عتبات الكشف لتلبية معايير السلامة المحددة. يتطلب المستشعر فترة تسخين أولية brief (عادة 20-30 ثانية) لأداء optimal. مثالي لإنشاء إنذارات CO منزلية، أجهزة مراقبة جودة هواء مقصورة السيارة، أنظمة السلامة الصناعية، أو مشاريع المراقبة البيئية، يوفر MQ7 كشف أول أكسيد الكربون موثوق في حزمة مدمجة وسهلة التكامل.

الميزات الرئيسية

كشف خاص بأول أكسيد الكربون

حساس للغاية لغاز أول أكسيد الكربون (CO) مع انتقائية جيدة ضد الغازات الشائعة الأخرى، مما يجعله ideal لأنظمة الإنذار المبكر المنقذة للحياة في المنازل والمركبات.

تنوع إخراج مزدوج

يوفر كل من الإخراج الرقمي (TTL) لتحفيز إنذار بسيط والإخراج التناظري لقياس تركيز CO precise وتطبيقات تسجيل البيانات.

معايرة حساسية قابلة للتعديل

يسمح مقياس الجهد المدمج بضبط دقيق لعتبات الكشف لتحسين الأداء للبيئات المختلفة ومتطلبات السلامة.

نطاق كشف واسع

قادر على اكتشاف تركيزات CO من 20 إلى 2000 جزء في المليون، covering كل من مراقبة التعرض منخفض المستوى وسيناريوهات التركيز الخطرة.

تطبيق سلامة حرج

مصمم خصيصًا للكشف عن هذا الغاز المميت عديم اللون والرائحة، مما يجعله essential لسلامة المنزل، مقصورات السيارات، وأنظمة المراقبة الصناعية.

المواصفات الفنية

• نوع المستشعر: مستشعر غاز أشباه موصلات MQ-7

• الغاز المستهدف: أول أكسيد الكربون (CO)

• نطاق الكشف: 20-2000 جزء في المليون أول أكسيد الكربون

• إشارات الإخراج: رقمي (TTL) وتناظري (0-5 فولت)

• جهد التشغيل: 5 فولت تيار مستمر

• جهد السخان: 5 فولت ± 0.1 فولت

• مقاومة الحمل: قابل للتعديل

• وقت التسخين المسبق: 20-30 ثانية

• الأبعاد: حجم وحدة قياسي

محتويات العلبة

• 1 × وحدة مستشعر أول أكسيد الكربون MQ7
