Description

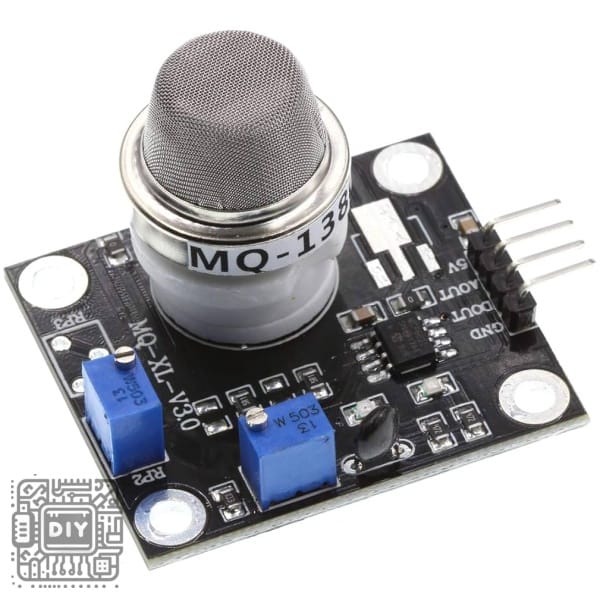

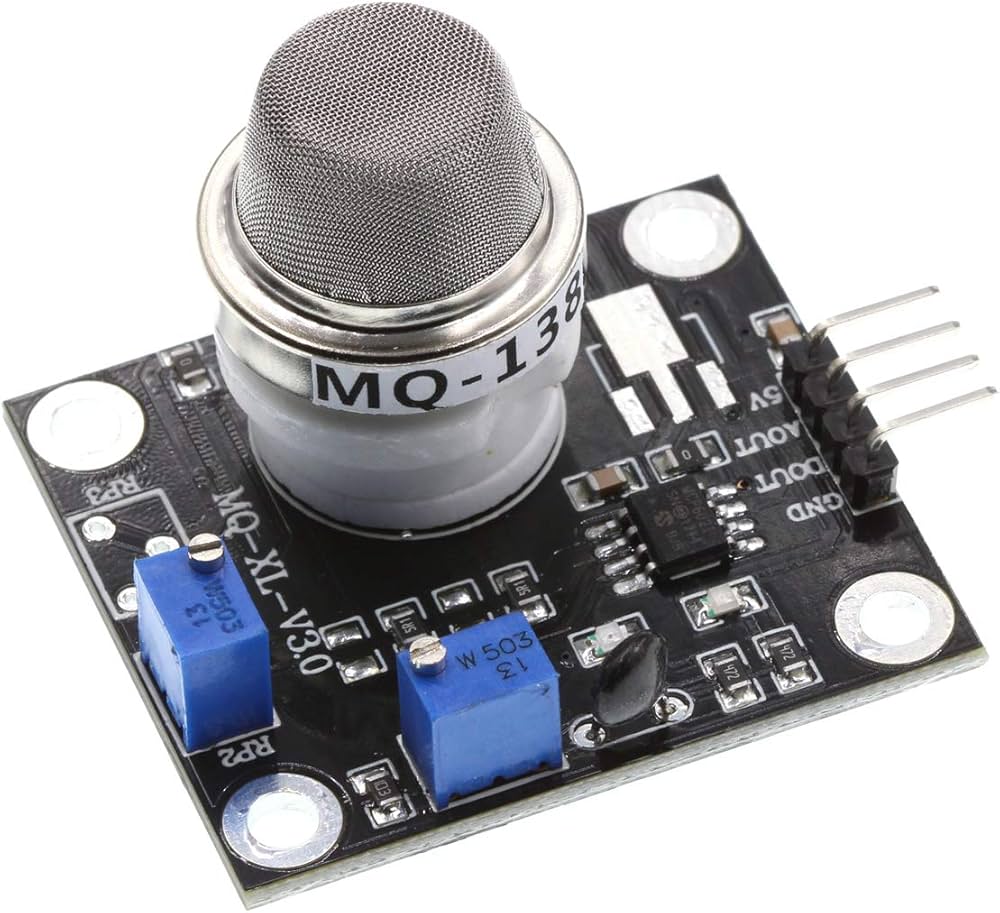

MQ-138 Alcohol (Ethanol) & Benzene Vapor Sensor Module

Detect the presence of alcohol (ethanol) and benzene vapors with high sensitivity using the MQ-138 Alcohol Benzene Sensor Module. This versatile semiconductor sensor is engineered for environmental monitoring, breathalyzer prototypes, air quality control systems, and industrial safety applications.

It provides a reliable and responsive detection mechanism for ethanol vapor, a key component in breath alcohol content, as well as for benzene, a hazardous volatile organic compound (VOC). The module’s tin dioxide (SnO2) sensing element changes conductivity when exposed to target gases, enabling easy interfacing with microcontrollers.

With both analog and digital outputs, this ready-to-use module is perfect for DIY projects, educational experiments, and developing safety or monitoring devices for homes, workplaces, and laboratories.

Key Features

High Sensitivity to Alcohol (Ethanol) & Benzene

Specifically tuned for detecting ethanol vapor (common in breathalyzers) and benzene (a hazardous industrial VOC), making it suitable for a dual range of safety and environmental monitoring applications.

Dual Output for Maximum Flexibility

Provides both an analog voltage output (for precise gas concentration measurement) and a digital TTL output with an adjustable threshold (via potentiometer) for direct alarm triggering or system control.

Pre-Calibrated & Easy-to-Integrate Module

Comes as a complete, ready-to-use module with a built-in comparator circuit, requiring only a 5V DC power supply for immediate use with Arduino, ESP8266, Raspberry Pi, and other development platforms.

Fast Response & Stable Performance

Offers a relatively fast response time to gas presence and stable long-term performance, making it effective for both continuous monitoring systems and portable detection devices.

Specifications

• Sensor Type: MQ-138 (Semiconductor SnO2)

• Target Gases: Alcohol (Ethanol – C2H5OH), Benzene (C6H6) Vapors

• Detection Range: 10 – 1000 ppm (Alcohol), 1 – 30 ppm (Benzene) approximately

• Operating Voltage: 5V DC ±0.1V

• Heater Voltage: 5V DC (Integrated)

• Output Signals: Analog Output (0-5V), Digital TTL Output (High/Low)

• Interface: Standard 4-pin header (VCC, GND, Digital Out, Analog Out)

• Preheat Time: Requires initial stabilization of 24-48 hours; ~5 minutes warm-up for subsequent use

• Board Dimensions: Approximately 32mm x 20mm

Package Contents

• 1 x MQ-138 Alcohol & Benzene Gas Sensor Module

---

Arabic Version:

وحدة استشعار بخار الكحول والبنزين MQ-138

اكتشف وجود أبخرة الكحول (الإيثانول) والبنزين بحساسية عالية باستخدام وحدة استشعار الغاز MQ-138. تم تصميم هذا المستشعر شبه الموصل متعدد الاستخدامات لمراقبة البيئة، ونماذج أجهزة تحليل التنفس، وأنظمة التحكم في جودة الهواء، وتطبيقات السلامة الصناعية. يوفر آلية كشف موثوقة وسريعة الاستجابة لبخار الإيثانول، وهو مكون رئيسي في محتوى الكحول في التنفس، وكذلك للبنزين، وهو مركب عضوي متطاير خطير (VOC). يتغير توصيل عنصر الاستشعار من ثاني أكسيد القصدير (SnO2) عند التعرض للغازات المستهدفة، مما يتيح واجهة سهلة مع المتحكمات الدقيقة. مع كل من المخرجات التماثلية والرقمية، تعد هذه الوحدة الجاهزة للاستخدام مثالية لمشاريع DIY، والتجارب التعليمية، وتطوير أجهزة السلامة أو المراقبة للمنازل وأماكن العمل والمختبرات.

المميزات الرئيسية

حساسية عالية للكحول (الإيثانول) والبنزين

مضبوط خصيصًا لاكتشاف بخار الإيثانول (شائع في أجهزة تحليل التنفس) والبنزين (مركب عضوي متطاير خطير صناعيًا)، مما يجعله مناسبًا لمجموعة مزدوجة من تطبيقات السلامة والمراقبة البيئية.

مخرج مزدوج لأقصى مرونة

يوفر كلًا من إخراج جهد تماثلي (لقياس تركيز الغاز الدقيق) وإخراج رقمي TTL بعتبة قابلة للتعديل (عبر مقياس الجهد) لتحفيز الإنذار المباشر أو التحكم في النظام.

وحدة معايرة مسبقة وسهلة التكامل

تأتي كوحدة كاملة وجاهزة للاستخدام بدائرة مقارن مدمجة، وتتطلب فقط مصدر طاقة 5 فولت تيار مستمر للاستخدام الفوري مع Arduino و ESP8266 و Raspberry Pi ومنصات التطوير الأخرى.

استجابة سريعة وأداء مستقر

يوفر وقت استجابة سريع نسبيًا لوجود الغاز وأداء مستقر على المدى الطويل، مما يجعله فعالًا لكل من أنظمة المراقبة المستمرة وأجهزة الكشف المحمولة.

المواصفات الفنية

• نوع المستشعر: MQ-138 (شبه موصل SnO2)

• الغازات المستهدفة: بخار الكحول (الإيثانول – C2H5OH)، بخار البنزين (C6H6)

• مدى الكشف: 10 – 1000 جزء في المليون (كحول)، 1 – 30 جزء في المليون (بنزين) تقريبًا

• جهد التشغيل: 5 فولت تيار مستمر ±0.1 فولت

• جهد السخان: 5 فولت تيار مستمر (مدمج)

• إشارات الخرج: خرج تماثلي (0-5 فولت)، خرج رقمي TTL (مرتفع/منخفض)

• واجهة التوصيل: رأس قياسي 4 دبابيس (VCC، GND، Digital Out، Analog Out)

• وقت التسخين المبدئي: يتطلب تثبيتًا أوليًا لمدة 24-48 ساعة؛ حوالي 5 دقائق تسخين للاستخدام اللاحق

• أبعاد اللوحة: تقريبًا 32 مم × 20 مم

محتويات العلبة

• 1 × وحدة استشعار غاز الكحول والبنزين من نوع MQ-138
