Description

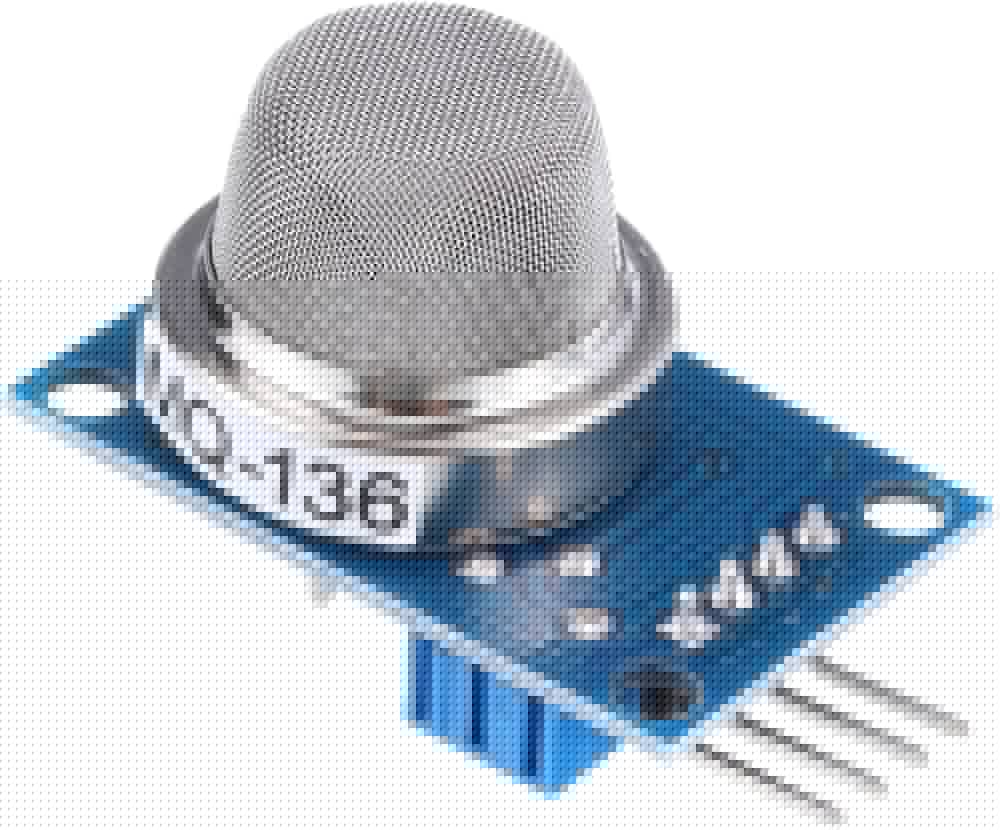

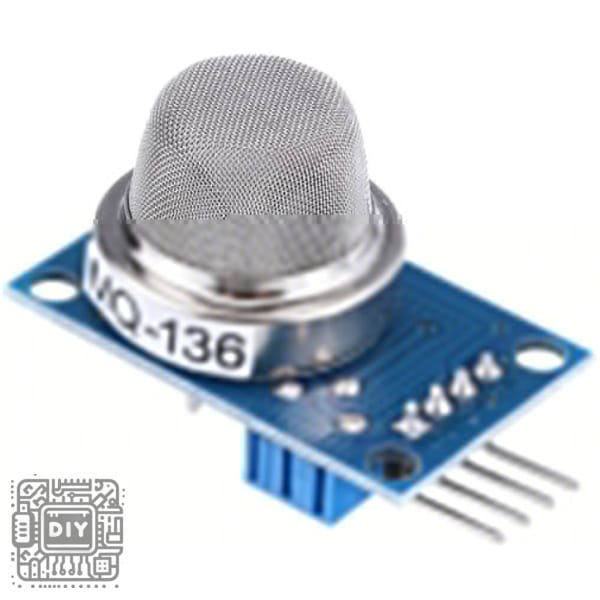

MQ-136 Hydrogen Sulfide (H2S) Gas Sensor Module

Detect hazardous hydrogen sulfide gas with precision using the MQ-136 H2S Gas Sensor Module. This essential electronic component is designed for air quality monitoring, safety systems, and industrial leak detection, offering a reliable and sensitive response to H2S gas concentrations in the environment.

The sensor utilizes a sensitive tin dioxide (SnO2) semiconductor layer that changes conductivity when exposed to hydrogen sulfide, allowing for the creation of alarms, monitoring systems, and safety cut-offs.

The module version typically includes a comparator circuit with a digital output and an analog output pin, providing easy interface with microcontrollers like Arduino, ESP8266, and Raspberry Pi for DIY projects, environmental sensing, and safety equipment prototyping.

Key Features

High Sensitivity to Hydrogen Sulfide (H2S)

Specially tuned to detect hydrogen sulfide gas with good sensitivity, making it suitable for safety applications in wastewater treatment, industrial plants, laboratories, and confined space monitoring.

Analog & Digital Output Options

The module provides both an analog voltage output (for concentration measurement) and a digital trigger output (adjustable via potentiometer) for direct alarm activation, offering flexibility in system design.

Simple Drive Circuit & Easy Integration

Comes as a pre-calibrated module with a simple drive circuit, requiring only a 5V DC power supply, which simplifies integration into electronic projects and control systems.

Long Lifespan & Stable Performance

Features a durable sensing element with a long operational lifespan, providing stable and reliable performance for continuous monitoring applications when used according to specifications.

Specifications

• Sensor Type: MQ-136 (Semiconductor SnO2)

• Target Gas: Hydrogen Sulfide (H2S)

• Detection Range: 1 – 200 ppm (Parts Per Million)

• Operating Voltage: 5V DC ±0.1V

• Heater Voltage: 5V DC (Integrated)

• Output Signals: Analog Output (0-5V), Digital TTL Output (High/Low)

• Interface: 4-pin (VCC, GND, Digital Out, Analog Out) or 6-pin header

• Preheat Time: Over 24 hours for initial stabilization; 2-3 minutes for subsequent use

• Board Dimensions: Approx. 32mm x 20mm

Package Contents

• 1 x MQ-136 H2S Gas H2S Sensor Module

---

وحدة استشعار غاز كبريتيد الهيدروجين MQ-136

اكتشف غاز كبريتيد الهيدروجين الخطير بدقة باستخدام وحدة استشعار الغاز MQ-136. تم تصميم هذا المكون الإلكتروني الأساسي لمراقبة جودة الهواء، وأنظمة السلامة، وكشف التسرب الصناعي، حيث يقدم استجابة موثوقة وحساسة لتركيزات غاز H2S في البيئة. يستخدم المستشعر طبقة شبه موصلة حساسة من ثاني أكسيد القصدير (SnO2) تتغير موصليتها عند التعرض لكبريتيد الهيدروجين، مما يسمح بإنشاء أنظمة إنذار، ومراقبة، وقطع أمان. تتضمن نسخة الوحدة عادة دائرة مقارن بخرج رقمي ودبوس خرج تماثلي، مما يوفر واجهة سهلة مع متحكمات دقيقة مثل Arduino و ESP8266 و Raspberry Pi لمشاريع DIY، والاستشعار البيئي، والنمذجة الأولية لمعدات السلامة.

المميزات الرئيسية

حساسية عالية لكبريتيد الهيدروجين (H2S)

مضبوط خصيصًا لاكتشاف غاز كبريتيد الهيدروجين بحساسية جيدة، مما يجعله مناسبًا لتطبيقات السلامة في معالجة مياه الصرف، والمصانع الصناعية، والمختبرات، ومراقبة المساحات المغلقة.

خيارات إخراج تماثلية ورقمية

توفر الوحدة كلاً من إخراج جهد تماثلي (لقياس التركيز) وإخراج مشغل رقمي (قابل للتعديل عبر مقياس الجهد) لتفعيل الإنذار مباشرة، مما يوفر مرونة في تصميم النظام.

دائرة تشغيل بسيطة وتكامل سهل

تأتي كوحدة معايرة مسبقًا بدائرة تشغيل بسيطة، وتتطلب فقط مصدر طاقة 5 فولت تيار مستمر، مما يبسط التكامل في المشاريع الإلكترونية وأنظمة التحكم.

عمر افتراضي طويل وأداء مستقر

يتميز بعنصر استشعار متين بعمر تشغيلي طويل، ويوفر أداءً مستقرًا وموثوقًا لتطبيقات المراقبة المستمرة عند استخدامه وفقًا للمواصفات.

المواصفات الفنية

• نوع المستشعر: MQ-136 (شبه موصل SnO2)

• الغاز المستهدف: كبريتيد الهيدروجين (H2S)

• مدى الكشف: 1 – 200 جزء في المليون (PPM)

• جهد التشغيل: 5 فولت تيار مستمر ±0.1 فولت

• جهد السخان: 5 فولت تيار مستمر (مدمج)

• إشارات الخرج: خرج تماثلي (0-5 فولت)، خرج رقمي TTL (مرتفع/منخفض)

• واجهة التوصيل: رأس 4 دبابيس (VCC، GND، Digital Out، Analog Out) أو 6 دبابيس

• وقت التسخين المبدئي: أكثر من 24 ساعة للتثبيت الأولي؛ 2-3 دقائق للاستخدام اللاحق

• أبعاد اللوحة: تقريبًا 32 مم × 20 مم

محتويات العلبة

• 1 × وحدة استشعار غاز H2S من نوع MQ-136
