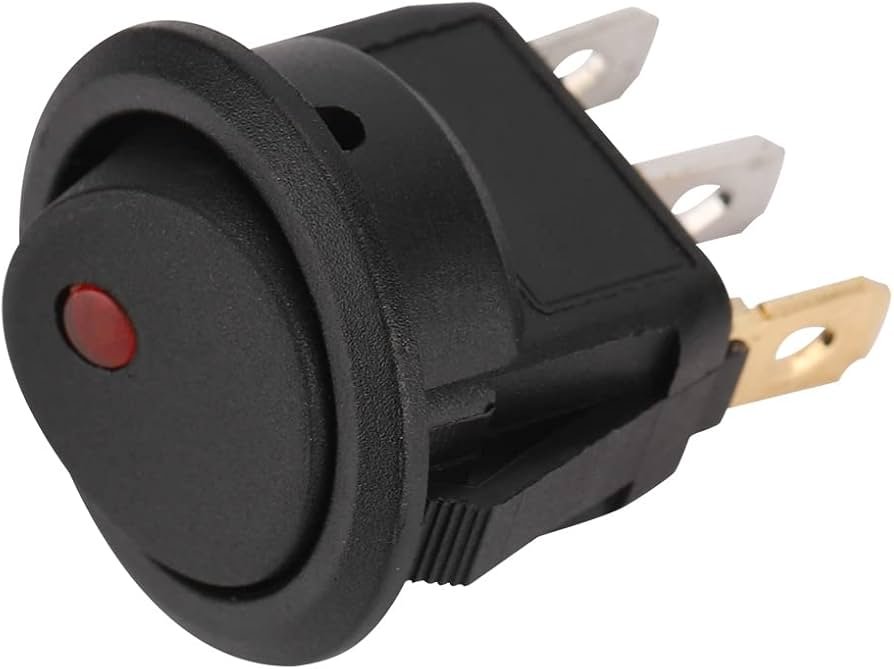

FILN Mini Round KCD1 10A 250V Red Illuminated On-Off SPDT Rocker Switch with Pins

Add a glowing, professional control element to your electrical projects with this FILN Mini Round KCD1 Illuminated Rocker Switch. Featuring a striking red illuminated actuator and a robust SPDT (Single Pole Double Throw) contact configuration, this compact switch provides reliable ON-OFF control with the added benefit of visual status indication.

When the switch is turned on, the built-in red light illuminates, allowing you to quickly identify the circuit’s status even in low-light conditions. Rated for 10A at 250V AC, this versatile switch is suitable for a wide range of applications, from power supplies and small appliances to automotive accessories and DIY electronics projects.

The classic mini round design with solder lug pins ensures easy installation into standard panel cutouts, making it a perfect choice for both new constructions and equipment repairs. Whether you’re building a custom control panel, upgrading a power supply, or adding a lighted switch to a hobby project, this FILN KCD1 rocker switch delivers dependable performance with a bright, distinctive aesthetic.

Key Features

Illuminated Red Actuator

Features a built-in red LED or neon lamp that illuminates when the switch is in the ON position. This provides clear visual confirmation of the circuit’s operating status, which is especially useful in dimly lit environments or complex control panels.

SPDT ON-OFF Contact Configuration

The Single Pole Double Throw (SPDT) design allows the switch to control one circuit with a simple ON-OFF function. It is commonly used to connect or interrupt power to a device, and its illuminated feature is typically wired to indicate when the load is active.

High Current Rating

Rated for 10A at 250V AC, this robust switch is capable of handling significant power loads, making it suitable for controlling a variety of electrical equipment, from lighting and motors to power tools and appliances.

Mini Round KCD1 Series Design

Part of the popular KCD1 series, this switch features a compact, round body that fits into standard panel cutouts. Its small footprint makes it ideal for applications where space is at a premium.

Durable Construction

Constructed with high-quality materials, including a flame-retardant plastic housing and robust metal components, ensuring long-lasting mechanical and electrical performance. The switch is designed for a long operational life.

Easy Snap-In Mounting

Features convenient snap-in mounting tabs that secure the switch firmly into a panel cutout without the need for additional tools or mounting hardware, allowing for quick and tool-free installation.

Solder Lug Terminals

Equipped with durable solder lug pins for secure and reliable wire connections. This terminal type provides a permanent and robust connection suitable for point-to-point wiring.

Clear ON/OFF Markings

The rocker actuator is clearly marked with the standard “I” (ON) and “O” (OFF) symbols, providing unambiguous identification of the switch’s position at a glance.

Specifications

• Brand: FILN

• Series: KCD1

• Switch Type: Mini Round Rocker Switch

• Contact Configuration: SPDT

• Function: ON-OFF (Illuminated when ON)

• Voltage Rating: 250V AC

• Current Rating: 10A

• Actuator Color: Red (Illuminated)

• Illumination Type: Built-in LED or Neon Lamp

• Terminal Type: Solder Lug / Pin

• Mounting Type: Panel Mount / Snap-in

• Contact Resistance: Low resistance for efficient power transfer

• Insulation Resistance: High for safe operation

• Operating Temperature: -25°C to +85°C

• Electrical Life: High durability design

• Housing Material: Flame-retardant Plastic

• Approvals: CE, CQC

Typical Wiring Configuration

(Note: Wiring may vary by specific model. Please verify the pinout diagram printed on the switch housing before installation.)

Common Applications

• Power supplies and transformers

• Electrical appliances and small motors

• DIY electronics and hobby projects

• Automotive and marine accessories

• Control panels and industrial equipment

• Lighting and illumination systems

• Bench-top power supplies and test equipment

• Audio amplifiers and musical equipment

Package Contents

• 1 x FILN Mini Round KCD1 Illuminated Rocker Switch (Red, 10A 250V)

---
