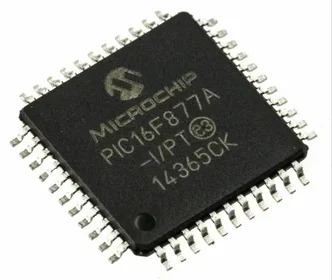

Microchip PIC16F877A-I/PT

Description

Detailed Product Description

The Microchip PIC16F877A-I/PT is a highly versatile and robust 8-bit CMOS Flash-based microcontroller, renowned for its powerful PIC® (Peripheral Interface Controller) architecture. This device is an excellent choice for a wide range of embedded control applications, offering a perfect blend of performance, peripheral integration, and cost-effectiveness. With its 8K words of reprogrammable Flash program memory, 368 bytes of Data RAM, and 256 bytes of EEPROM data memory, the PIC16F877A-I/PT provides ample space for complex programs and data storage. Its extensive set of on-board peripherals, including multiple timers, analog-to-digital converter (ADC), PWM modules, and various communication interfaces (SPI, I2C, USART), makes it a preferred solution for developers seeking a reliable and feature-rich microcontroller. Manufactured in a TQFP (Thin Quad Flat Pack) package, this industrial-grade microcontroller is designed for reliable operation in demanding environments. Whether you’re a hobbyist, student, or professional engineer, the PIC16F877A-I/PT offers the flexibility and power needed to bring your projects to life.

Key Features

• High-Performance RISC CPU: Optimized for speed and efficiency with 35 single-word instructions.
• Flash Program Memory: 8K words (14-bit) of in-circuit reprogrammable Flash, allowing for easy updates and development.
• Data Memory: 368 bytes of RAM and 256 bytes of EEPROM for flexible data storage.
• Extensive Peripherals:
  • 10-bit Analog-to-Digital Converter (ADC) with 8 channels.
  • Three Timer modules (Timer0, Timer1, Timer2) for precise timing and event handling.
  • Two Capture/Compare/PWM (CCP) modules for motor control, power conversion, and more.
  • Synchronous Serial Port (SSP) with SPI™ (Master/Slave) and I2C™ (Master/Slave) modes.
  • Universal Synchronous Asynchronous Receiver Transceiver (USART/SCI) for serial communication.
  • Parallel Slave Port (PSP) for direct connection to a microprocessor bus.
• Wide Operating Voltage Range: 2.0V to 5.5V, offering flexibility for various power supply designs.
• Low Power Consumption: Ideal for battery-powered applications.
• Interrupt Capabilities: Up to 14 interrupt sources for efficient event handling.
• In-Circuit Serial Programming (ICSP™): Allows for convenient in-circuit programming without removing the device from the board.
• Watchdog Timer (WDT): With an independent RC oscillator for reliable operation.
• Power-on Reset (POR) & Power-up Timer (PWRT): Ensures stable startup.
• Oscillator Options: Flexible clocking options including LP, XT, HS, RC.
• Package: TQFP-44 (Thin Quad Flat Pack) for compact designs.

Specifications

• Part Number: PIC16F877A-I/PT
• Core Architecture: 8-bit PIC®
• Program Memory Type: Flash
• Program Memory Size: 8K Words (14-bit)
• RAM Data Memory: 368 Bytes
• EEPROM Data Memory: 256 Bytes
• ADC Channels: 8
• ADC Resolution: 10-bit
• Timers: 3 (Timer0, Timer1, Timer2)
• PWM Channels: 2
• Communication Interfaces: SPI, I2C, USART (SCI), PSP
• I/O Pins: 33
• Operating Voltage: 2.0V to 5.5V
• Operating Temperature Range: -40°C to +85°C (Industrial Grade)
• Package: TQFP-44 (Thin Quad Flat Pack)
• Max Speed: 20 MHz (at 5V)

Where to Be Used

The PIC16F877A-I/PT is an exceptionally versatile microcontroller suitable for a vast array of applications, including but not limited to:

• Industrial Control Systems: Automation, process control, sensor interfacing.
• Consumer Electronics: Home appliances, remote controls, smart devices.
• Automotive Applications: Dashboard control, engine management (non-critical).
• Robotics: Motor control, sensor integration, autonomous systems.
• Medical Devices: Monitoring equipment, diagnostic tools.
• Security Systems: Access control, alarm systems.
• Data Acquisition: Sensor data logging, measurement systems.
• Educational Projects: Ideal for learning embedded programming and microcontroller basics.
• LED Lighting Control: DMX, smart lighting solutions.
• HVAC Systems: Temperature control, fan management.

Data Sheet

PIC16F877A-I-PT Datasheet(PDF) – Microchip Technology

الميكروكنترولر Microchip PIC16F877A-I/PT – متحكم دقيق 8-بت عالي الأداء

وصف المنتج بالتفصيل

يُعد Microchip PIC16F877A-I/PT متحكمًا دقيقًا متعدد الاستخدامات وقويًا يعتمد على تقنية CMOS Flash بحجم 8-بت، ويشتهر بهندسة PIC® (Peripheral Interface Controller) القوية. يعد هذا الجهاز خيارًا ممتازًا لمجموعة واسعة من تطبيقات التحكم المضمنة، حيث يوفر مزيجًا مثاليًا من الأداء وتكامل الأجهزة الطرفية والفعالية من حيث التكلفة. بفضل ذاكرة البرنامج Flash القابلة لإعادة البرمجة بحجم 8 كيلوبايت (بالكلمات)، و 368 بايت من ذاكرة الوصول العشوائي (RAM) للبيانات، و 256 بايت من ذاكرة EEPROM للبيانات، يوفر PIC16F877A-I/PT مساحة واسعة للبرامج المعقدة وتخزين البيانات. إن مجموعته الواسعة من الأجهزة الطرفية المدمجة، بما في ذلك المؤقتات المتعددة، ومحول التناظري الرقمي (ADC)، ووحدات PWM، وواجهات الاتصال المختلفة (SPI، I2C، USART)، تجعله حلاً مفضلاً للمطورين الذين يبحثون عن متحكم دقيق موثوق وغني بالميزات. يتم تصنيع هذا المتحكم الدقيق الصناعي في حزمة TQFP (Thin Quad Flat Pack)، وهو مصمم للتشغيل الموثوق به في البيئات الصعبة. سواء كنت هاوًا أو طالبًا أو مهندسًا محترفًا، فإن PIC16F877A-I/PT يوفر المرونة والقوة اللازمتين لإحياء مشاريعك.

الميزات الرئيسية

• وحدة معالجة مركزية RISC عالية الأداء: محسّنة للسرعة والكفاءة مع 35 تعليمات بكلمة واحدة.
• ذاكرة برنامج Flash: 8 كيلوبايت (14-بت) من ذاكرة Flash القابلة لإعادة البرمجة داخل الدائرة، مما يسمح بالتحديثات والتطوير بسهولة.
• ذاكرة البيانات: 368 بايت من ذاكرة الوصول العشوائي (RAM) و 256 بايت من EEPROM لتخزين البيانات بمرونة.
• أجهزة طرفية واسعة:
  • محول تناظري رقمي (ADC) بدقة 10-بت مع 8 قنوات.
  • ثلاث وحدات مؤقت (Timer0، Timer1، Timer2) للتوقيت الدقيق ومعالجة الأحداث.
  • وحدتا التقاط/مقارنة/PWM (CCP) للتحكم في المحركات، وتحويل الطاقة، والمزيد.
  • منفذ تسلسلي متزامن (SSP) مع أوضاع SPI™ (رئيسي/تابع) و I2C™ (رئيسي/تابع).
  • جهاز إرسال واستقبال متزامن غير متزامن عالمي (USART/SCI) للاتصال التسلسلي.
  • منفذ تابع متوازي (PSP) للاتصال المباشر بحافلة المعالج الدقيق.
• نطاق جهد تشغيل واسع: 2.0 فولت إلى 5.5 فولت، مما يوفر مرونة لتصاميم إمداد الطاقة المختلفة.
• استهلاك منخفض للطاقة: مثالي للتطبيقات التي تعمل بالبطارية.
• إمكانيات المقاطعة: ما يصل إلى 14 مصدر مقاطعة لمعالجة الأحداث بكفاءة.
• البرمجة التسلسلية داخل الدائرة (ICSP™): تسمح ببرمجة مريحة داخل الدائرة دون إزالة الجهاز من اللوحة.
• مؤقت مراقبة (WDT): مع مذبذب RC مستقل للتشغيل الموثوق.
• إعادة تعيين عند التشغيل (POR) ومؤقت التشغيل (PWRT): يضمن بدء تشغيل مستقر.
• خيارات المذبذب: خيارات توقيت مرنة بما في ذلك LP، XT، HS، RC.
• الحزمة: TQFP-44 (Thin Quad Flat Pack) للتصاميم المدمجة.

المواصفات

• رقم القطعة: PIC16F877A-I/PT
• هندسة النواة: 8-بت PIC®
• نوع ذاكرة البرنامج: Flash
• حجم ذاكرة البرنامج: 8K كلمة (14-بت)
• ذاكرة الوصول العشوائي للبيانات (RAM): 368 بايت
• ذاكرة EEPROM للبيانات: 256 بايت
• قنوات ADC: 8
• دقة ADC: 10-بت
• المؤقتات: 3 (Timer0، Timer1، Timer2)
• قنوات PWM: 2
• واجهات الاتصال: SPI، I2C، USART (SCI)، PSP
• دبابيس الإدخال/الإخراج: 33
• جهد التشغيل: 2.0 فولت إلى 5.5 فولت
• نطاق درجة حرارة التشغيل: -40 درجة مئوية إلى +85 درجة مئوية (الدرجة الصناعية)
• الحزمة: TQFP-44 (Thin Quad Flat Pack)
• السرعة القصوى: 20 ميجاهرتز (عند 5 فولت)

أين يمكن استخدامه

يعد PIC16F877A-I/PT متحكمًا دقيقًا متعدد الاستخدامات بشكل استثنائي ومناسب لمجموعة واسعة من التطبيقات، بما في ذلك على سبيل المثال لا الحصر:

• أنظمة التحكم الصناعية: الأتمتة، التحكم في العمليات، واجهة المستشعرات.
• الإلكترونيات الاستهلاكية: الأجهزة المنزلية، أجهزة التحكم عن بعد، الأجهزة الذكية.
• تطبيقات السيارات: التحكم في لوحة القيادة، إدارة المحرك (غير الحرجة).
• الروبوتات: التحكم في المحركات، تكامل المستشعرات، الأنظمة المستقلة.
• الأجهزة الطبية: معدات المراقبة، أدوات التشخيص.
• أنظمة الأمن: التحكم في الوصول، أنظمة الإنذار.
• اقتناء البيانات: تسجيل بيانات المستشعرات، أنظمة القياس.
• المشاريع التعليمية: مثالي لتعلم البرمجة المدمجة وأساسيات المتحكمات الدقيقة.
• التحكم في إضاءة LED: DMX، حلول الإضاءة الذكية.
• أنظمة التدفئة والتهوية وتكييف الهواء (HVAC): التحكم في درجة الحرارة، إدارة المروحة.
