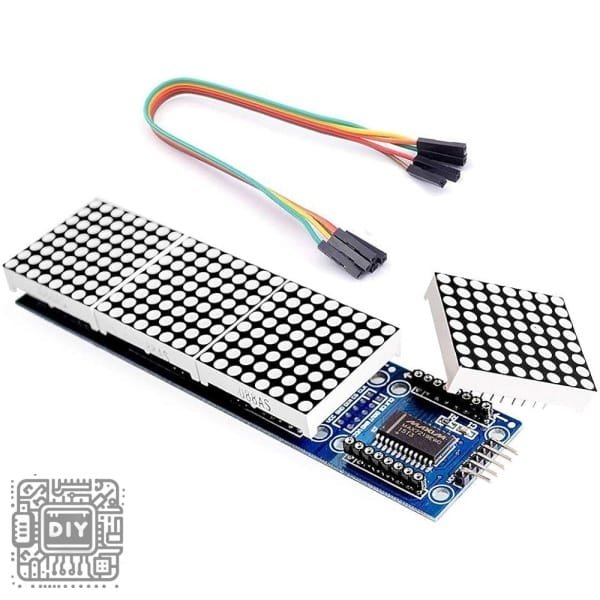

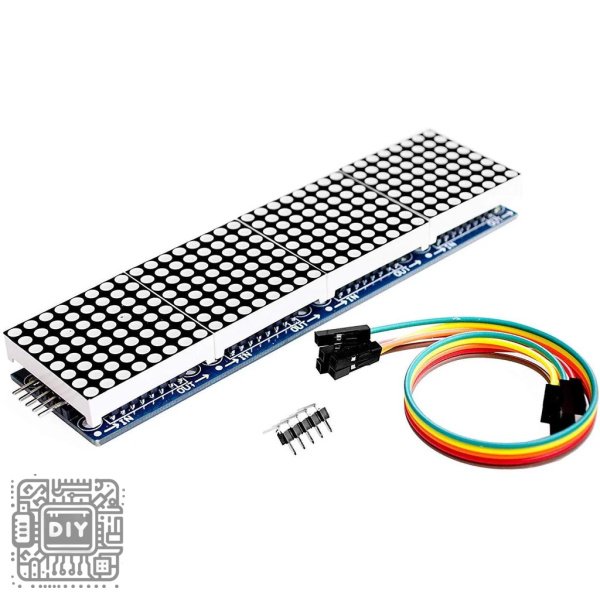

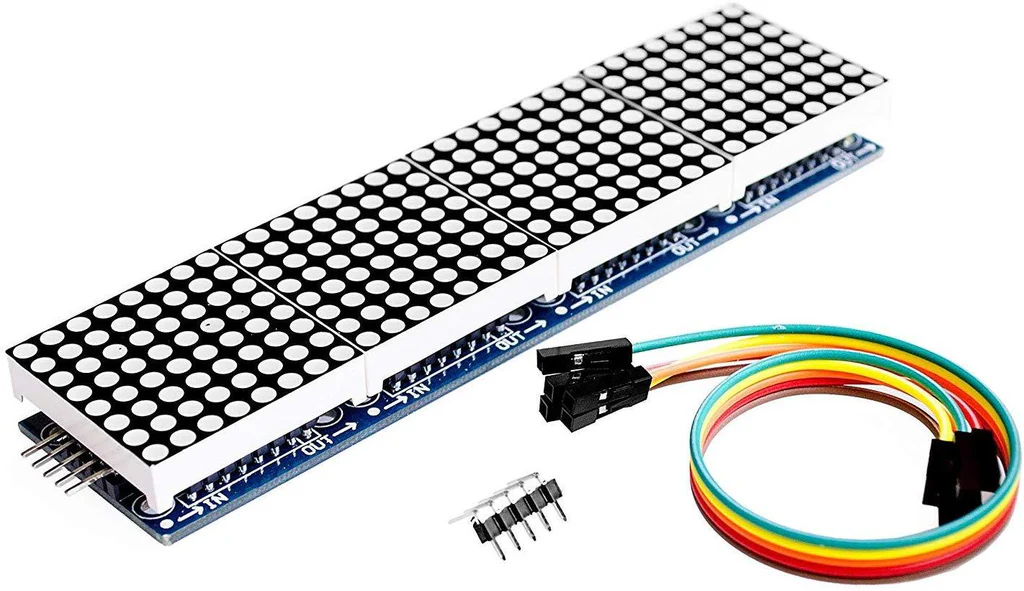

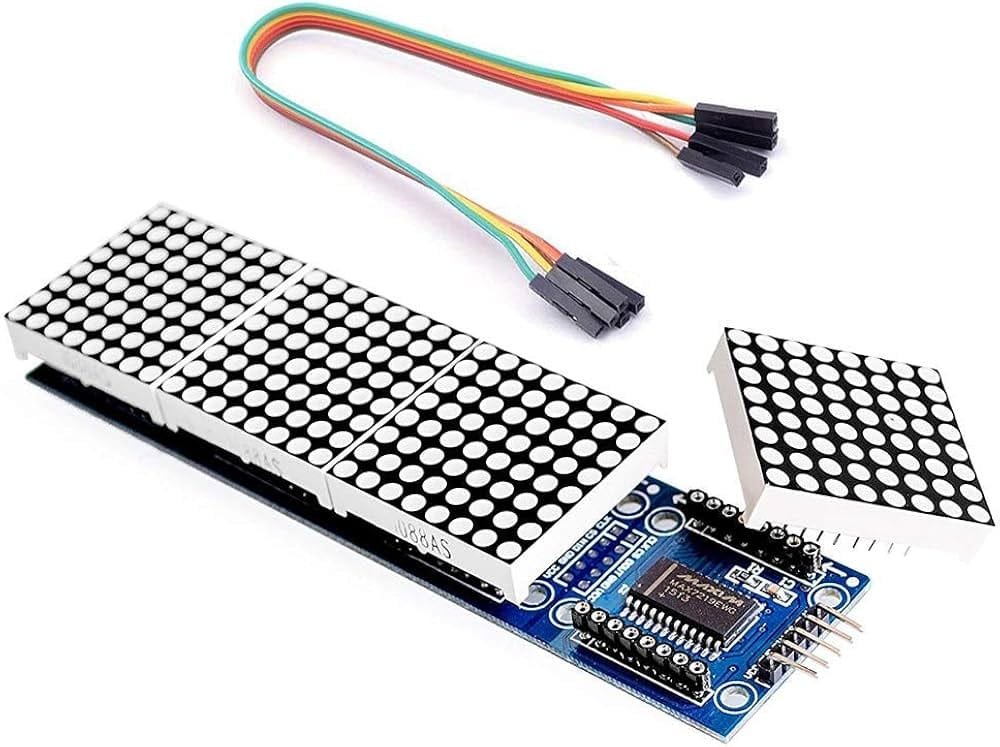

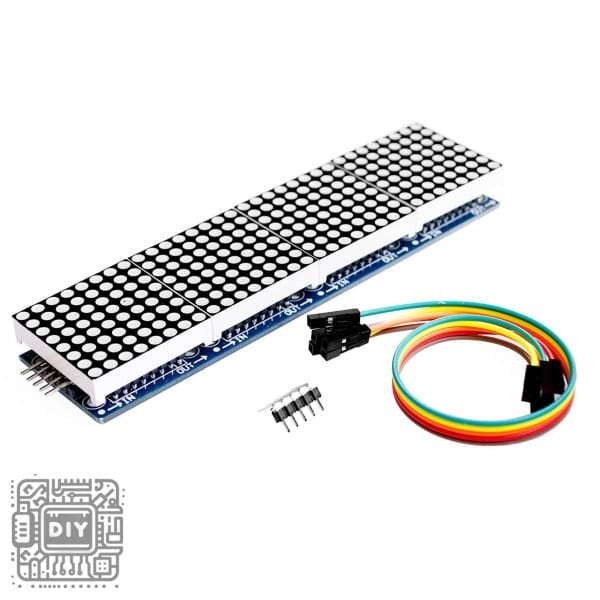

MAX7219 Dot Matrix Module – 4-in-1 8×8 LED Display Control Board for Microcontroller

Product Description

Unlock dynamic visual displays for your projects with the MAX7219 4-in-1 Dot Matrix Module. This versatile control board seamlessly integrates four individual 8×8 red LED dot matrix displays into a single, easy-to-manage 32×8 pixel screen, providing a substantial canvas for scrolling text, custom animations, and real-time data. Driven by the powerful MAX7219 LED driver IC, this module handles all the complex multiplexing and current regulation, requiring only three data pins from your microcontroller (Arduino, ESP32, Raspberry Pi, etc.) via a standardized 5-wire interface. It features bright, high-quality LEDs with excellent viewing angles and includes onboard level-shifting circuitry for safe operation with both 3.3V and 5V logic systems. Perfect for information panels, DIY clocks, gaming gadgets, and interactive installations, this module offers a professional and highly readable display solution with minimal wiring and programming effort.

Key Features

• High-Integration 4-in-1 Display: Combines four cascaded 8×8 LED matrices to create a single, continuous 32×8 pixel display area. This design eliminates the need to wire and manage multiple individual modules, saving time, space, and valuable microcontroller I/O pins.

• Powerful MAX7219 Driver IC: The onboard MAX7219 chip manages all the low-level complexities, including multiplexing, digit driving, and LED brightness control via a simple digital serial interface. This offloads work from your main microcontroller, freeing up processing power.

• Simple 5-Wire SPI Interface: Connects to your project with just five wires: VCC, GND, DIN (Data In), CS (Chip Select), and CLK (Clock). This streamlined connection scheme makes integration quick and clean, reducing breadboard clutter.

• Software-Controlled Brightness & On/Off: The display intensity can be digitally adjusted across 16 brightness levels, allowing you to adapt to any lighting condition. The entire display can also be put into a low-power shutdown mode via software command.

• Cascadable for Larger Displays: The module is designed to be daisy-chained. The DOUT (Data Out) pin allows you to connect the data stream to the DIN pin of another MAX7219 module, enabling the creation of even larger display walls with the same simple 3-pin control.

Technical Specifications

• Driver IC: MAX7219

• Display Configuration: 4 x 8×8 Red LED Dot Matrix

• Total Resolution: 32 x 8 pixels

• Interface: SPI-Compatible Serial

• Input Voltage: 5V DC

• Logic Level Compatible: 3.3V / 5V (onboard level shifting)

• Connector: 5-pin Header (VCC, GND, DIN, CS, CLK)

• Brightness Control: 16 Digital Levels

• Module Dimensions: Approximately 1.5cm x 11cm (varies)

Package Contents

• 1 x MAX7219 4-in-1 Dot Matrix Module (5-pin interface)

• (Header pins may be included but require soldering)

---

وحدة مصفوفة النقاط MAX7219 – لوحة تحكم شاشة 4 في 1 8×8 LED للمتحكم الدقيق

وصف المنتج

الميزات الرئيسية

• شاشة عالية التكامل 4 في 1: تدمج أربع مصفوفات LED 8×8 فردية في شاشة واحدة متصلة 32×8 بكسل. يلغي هذا التصميم الحاجة إلى توصيل وإدارة وحدات فردية متعددة، مما يوفر الوقت، والمساحة، ودبابيس I/O قيمة للمتحكم الدقيق.

• شريحة تحكم MAX7219 قوية: تتحكم شريحة MAX7219 onboard في جميع التعقيدات low-level، including multiplexing، وقيادة الأرقام، والتحكم في سطوع LED via واجهة تسلسلية رقمية بسيطة. يفرغ هذا العمل من المتحكم الدقيق الرئيسي الخاص بك، مما يحرر طاقة المعالجة.

• واجهة SPI بسيطة 5 أسلاك: تتصل بمشروعك بخمسة أسلاك فقط: VCC, GND, DIN (إدخال البيانات), CS (تحديد الشريحة), و CLK (الساعة). يجعل مخطط الاتصال streamlined هذا التكامل سريعًا ونظيفًا، مما يقلل من فوضى لوحة التجارب.

• السطوع التشغيلي والتحكم في التشغيل/الإيقاف: يمكن ضبط شدة العرض digitally عبر 16 مستوى سطوع، مما يسمح لك بالتكيف مع أي condition إضاءة. يمكن أيضًا وضع العرض بالكامل في وضع إيقاف تشغيل low-power via أمر software.

• قابل للتسلسل للشاشات الأكبر: تم تصميم الوحدة لتوصيلها على التسلسل. يسمح دبوس DOUT (إخراج البيانات) بتوصيل تدفق البيانات إلى دبوس DIN لوحدة MAX7219 أخرى، مما يمكن من إنشاء جدران عرض even أكبر بنفس التحكم البسيط 3 دبابيس.

المواصفات الفنية

• شريحة السائق: MAX7219

• تكوين العرض: 4 x مصفوفة نقاط LED حمراء 8×8

• الدقة الإجمالية: 32 x 8 بكسل

• الواجهة: تسلسلي متوافق مع SPI

• جهد الإدخال: 5 فولت DC

• متوافق مع مستوى المنطق: 3.3 فولت / 5 فولت (تحويل مستوى onboard)

• الموصل: رأس 5 دبابيس (VCC, GND, DIN, CS, CLK)

• التحكم في السطوع: 16 مستوى رقمي

• أبعاد الوحدة: approximately 1.5 سم x 11 سم (يختلف)

محتويات العلبة

• 1 × وحدة مصفوفة نقاط MAX7219 4 في 1 (واجهة 5 دبابيس)

• (قد يتم تضمين دبابيس الرأس ولكنها تتطلب لحامًا)
