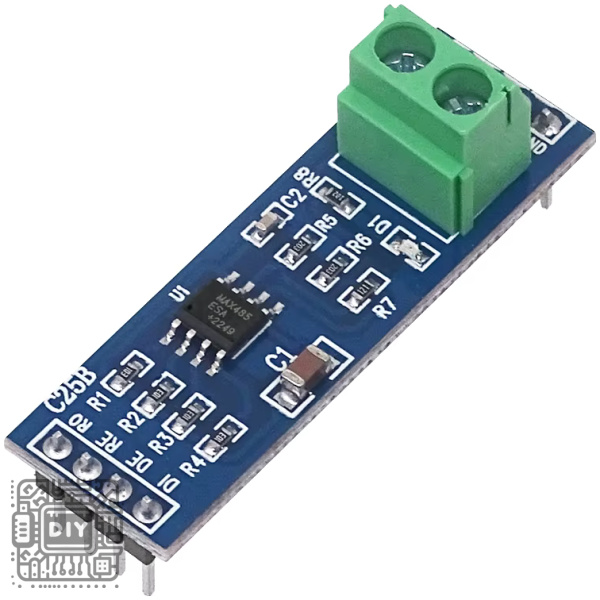

MAX485 RS-485 to TTL Converter Module

Establish reliable, industrial-grade communication for your microcontroller and Arduino projects with the MAX485 RS485 to TTL Converter Module. This essential development board serves as a critical bridge, seamlessly translating the 5V TTL or 3.3V logic signals from popular platforms like Arduino Uno, ESP32, STM32, and Raspberry Pi into the robust, differential signals of the RS-485 standard.

Engineered for resilience, it enables data transmission over remarkably long distances—up to 1200 meters—and excels in electrically noisy environments where simpler protocols like UART directly fail. The module is centered on the reliable MAX485CSA low-power transceiver chip, which supports data rates up to 2.5Mbps and features a convenient half-duplex communication mode.

With built-in ESD protection on its A/B data lines and simple DE/RE control pins for transmit/receive toggling, it is the definitive solution for building extensive sensor networks, industrial automation systems, access control panels, and any project demanding robust, multi-drop serial communication far beyond the limits of standard USB or TTL.

Key Features

Robust RS-485 Communication

Enables reliable data transmission over long distances (up to 1200 meters) and in electrically noisy environments, perfect for industrial applications.

Easy Microcontroller Integration

Works seamlessly with 3.3V and 5V TTL logic from popular platforms like Arduino, Raspberry Pi, ESP8266, and ESP32. Simple DE/RE pins allow for easy transmit/receive control.

Compact and Breadboard-Friendly Design

The small form factor with standard pin-header spacing makes it easy to prototype and integrate directly into your projects on a breadboard or PCB.

Low Power Consumption

Built around the MAX485CSA chip, known for its low-power shutdown mode and low quiescent current, making it suitable for power-sensitive applications.

Specifications

• Primary IC: MAX485CSA

• Interface: RS-485 (A/B lines) and TTL (RO, DI, DE, RE, VCC, GND)

• Supply Voltage: 3.3V to 5V DC

• Logic Level: 3.3V / 5V TTL Compatible

• Communication: Half-Duplex

• Data Rate: Up to 2.5Mbps

• ESD Protection: Yes (on RS-485 A/B lines)

• Dimensions: Approximately 43mm x 15mm

Package Contents

• 1 x MAX485 RS-485 to TTL Converter Module

---

وحدة تحويل MAX485 من RS-485 إلى TTL

قم بإنشاء اتصالات صناعية موثوقة وطويلة المدى لمشاريعك الإلكترونية مع وحدة تحويل MAX485 من RS-485 إلى TTL. تعمل لوحة التطوير الأساسية هذه كجسر حيوي، حيث تقوم بترجمة إشارات المنطق التلقاقلي TTL بجهد 5 فولت أو 3.3 فولت القادمة من منصات شهيرة مثل Arduino Uno و ESP32 و STM32 و Raspberry Pi، إلى إشارات تفاضلية قوية تابعة لمعيار RS-485 الصناعي. مصممة للتحمل، فهي تمكن نقل البيانات لمسافات طويلة بشكل ملحوظ—تصل إلى 1200 متر—وتتفوق في البيئات الكهربائية ذات الضوضاء العالية، حيث تفشل البروتوكولات الأبسط مثل UART المباشر. ترتكز الوحدة على شريحة الإرسال والاستقبال الموثوقة منخفضة الطاقة MAX485CSA، التي تدعم معدلات بيانات تصل إلى 2.5 ميجابت في الثانية وتتميز بوضع اتصال نصف مزدوج مريح. مع حماية مدمجة ضد الكهرباء الاستاتيكية على خطي البيانات A/B ودبابيس تحكم DE/RE بسيطة للتبديل بين الإرسال والاستقبال، تعد هذه الوحدة الحل الأمثل لبناء شبكات استشعار واسعة النطاق، وأنظمة الأتمتة الصناعية، وأنظمة التحكم في الدخول، وأي مشروع يتطلب اتصالاً تسلسلياً قوياً ومتعدد النقاط يتجاوز بكثير حدود منافذ USB أو TTL القياسية.

المميزات الرئيسية

اتصال قوي بمعيار RS-485

يمكن نقل البيانات الموثوق به لمسافات طويلة (حتى 1200 متر) وفي بيئات كهربائية ذات ضوضاء، مما يجعلها مثالية للتطبيقات الصناعية.

تكامل سهل مع المتحكمات الدقيقة

تعمل بسلاسة مع منطق 3.3 فولت و 5 فولت TTL من المنصات الشهيرة مثل Arduino و Raspberry Pi و ESP8266 و ESP32. تتيح دبابيس التحكم DE/RE البسيطة التحكم السهل في الإرسال والاستقبال.

تصميم مضغوط وسهل الاستخدام على لوحة التجارب

الشكل الصغير مع تباعد دبوس الرأس القياسي يجعل من السهل النمذجة الأولية والتكامل مباشرة في مشاريعك على لوحة التجارب أو لوحة الدوائر المطبوعة.

استهلاك منخفض للطاقة

مبنية حول شريحة MAX485CSA المعروفة بوضع الإغلاق منخفض الطاقة وانخفاض التيار الخامل، مما يجعلها مناسبة للتطبيقات الحساسة للطاقة.

المواصفات الفنية

• الشريحة الأساسية: MAX485CSA

• واجهة الاتصال: RS-485 (خطوط A/B) و TTL (RO, DI, DE, RE, VCC, GND)

• جهد التغذية: 3.3 فولت إلى 5 فولت تيار مستمر

• مستوى المنطق: متوافق مع 3.3 فولت / 5 فولت TTL

• نوع الاتصال: نصف مزدوج (Half-Duplex)

• معدل البيانات: يصل إلى 2.5 ميجابت في الثانية

• الحماية من الكهرباء الاستاتيكية: نعم (على خطوط RS-485 A/B)

• الأبعاد: تقريبًا 43 ملم × 15 ملم

محتويات العلبة

• 1 × وحدة تحويل MAX485 من RS-485 إلى TTL
