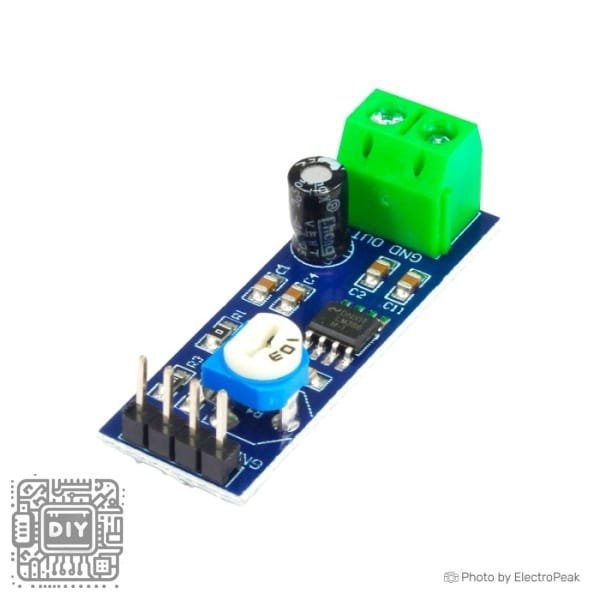

LM386 Audio Amplifier Module

Description

Product Description

Amplify your audio projects with the LM386 Audio Amplifier Board. This compact and efficient module is built around the classic LM386 IC, capable of providing a gain of up to 200 times to drive small speakers powerfully. Designed for mono (single-channel) audio amplification, it’s the perfect solution for adding sound to Arduino projects, DIY intercoms, guitar practice amps, portable music players, and audio alarms. The board features a simple interface with an onboard potentiometer for volume control and operates on a wide range of DC voltages, making it incredibly easy to use for beginners and makers alike.

Key Features

• High Gain Amplification: The LM386 chip can be configured for gains from 20 to 200, making it powerful enough to drive small speakers (0.5W to 1W) clearly.

• Mono Audio Output: Designed for single-channel audio amplification, ideal for applications where stereo sound is not required.

• Easy Volume Control: Includes a built-in potentiometer for easy and convenient volume adjustment.

• Wide Voltage Operation: Works with a broad DC voltage range (typically 4V to 12V), offering flexibility for battery-powered or adapter-powered projects.

• Low Power Consumption: Efficient design makes it suitable for portable, battery-operated devices.

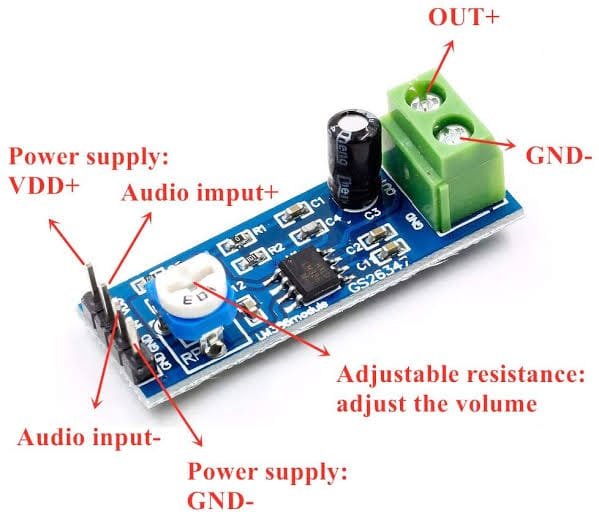

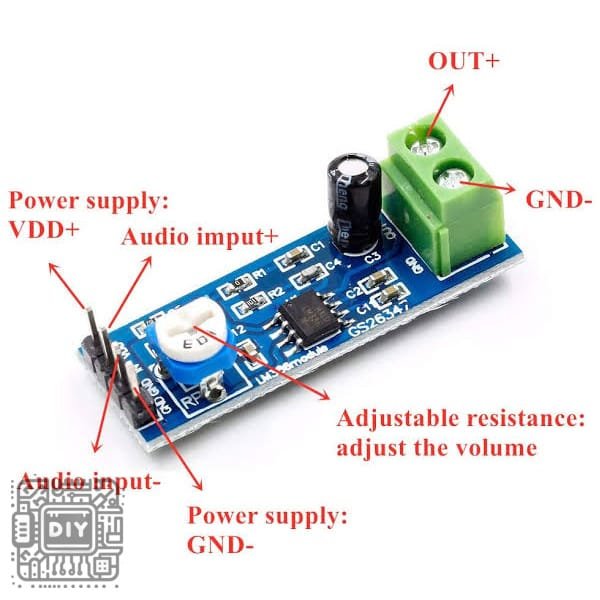

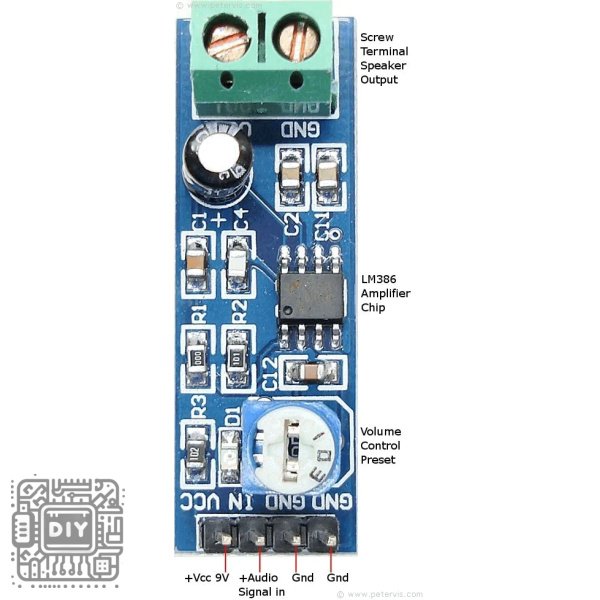

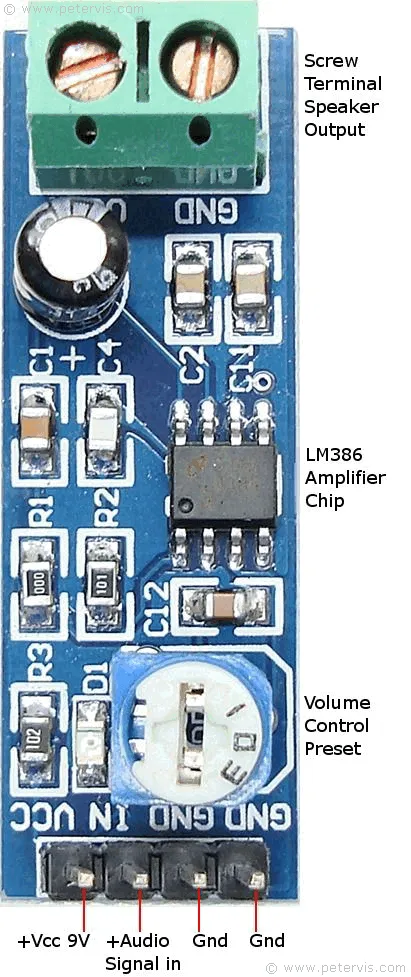

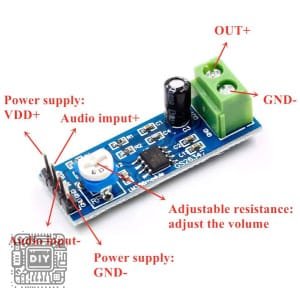

• Simple Connection: Clearly marked input and output terminals for easy wiring with audio sources and speakers.

Specifications

• Core Chip: LM386

• Amplification Type: Mono (Single Channel)

• Gain: Up to 200 times (adjustable with external components)

• Operating Voltage: 4V – 12V DC (Recommended: 5V-9V)

• Output Power: ~0.5W (at 6V)

• Quiescent Current: ~4mA

• Load Impedance: 8Ω (Standard Speaker)

• Frequency Response: 20Hz – 20kHz

Package Content

• 1 x LM386 Mono Audio Amplifier Module

وصف المنتج

ضخم مشاريعك الصوتية مع لوحة مضخم الطاقة الصوتي الأحادي LM386. هذه الوحدة المضغوطة والفعالة مبنية حول الشريحة الكلاسيكية LM386، القادرة على توفير كسب يصل إلى 200 مرة لتحريك مكبرات صوت صغيرة بقوة. مصممة لتضخيم الصوت الأحادي (قناة واحدة)، وهي الحل المثالي لإضافة الصوت إلى مشاريع الأردوينو، والإنتركوم التطبيقي، ومضخمات الغيتار للممارسة، ومشغلات الموسيقى المحمولة، والإنذارات الصوتية. تتميز اللوحة بواجهة بسيطة مع مقياس جهد على اللوحة للتحكم في الصوت وتعمل على نطاق واسع من جهود التيار المستمر، مما يجعلها سهلة الاستخدام بشكل كبير للمبتدئين والصانعين على حد سواء.

الميزات الرئيسية

• تضخيم عالي الكسب: يمكن ضبط شريحة LM386 للحصول على كسب من 20 إلى 200، مما يجعلها قوية بما يكفي لتحريك مكبرات صوت صغيرة (0.5 واط إلى 1 واط) بوضوح.

• خرج صوتي أحادي: مصممة لتضخيم الصوت أحادي القناة، ideal للتطبيقات التي لا يتطلب فيها الصوت ستريو.

• تحكم سهل في الصوت: تتضمن مقياس جهد مدمج لضبط مستوى الصوت بسهولة ويسر.

• جهد تشغيل واسع: تعمل مع نطاق واسع من جهود التيار المستمر (عادة 4 فولت إلى 12 فولت)، مما يوفر مرونة للمشاريع التي تعمل بالبطاريات أو المحولات.

• استهلاك منخفض للطاقة: تصميم فعال يجعلها مناسبة للأجهزة المحمولة التي تعمل بالبطاريات.

• توصيل بسيط: أطراف إدخال وإخراج موضحة بوضوح لسهولة التوصيل مع مصادر الصوت ومكبرات الصوت.

المواصفات

• الشريحة الأساسية: LM386

• نوع التضخيم: أحادي (قناة واحدة)

• الكسب: حتى 200 مرة (قابل للضبط بالمكونات الخارجية)

• جهد التشغيل: 4 فولت – 12 فولت تيار مستمر (مستحسن: 5V-9V)

• قوة الخرج: ~0.5 واط (عند 6 فولت)

• تيار السكون: ~4 مللي أمبير

• مقاومة الحمل: 8 أوم (مكبر صوت قياسي)

• استجابة التردد: 20 هرتز – 20 كيلو هرتز

محتويات العلبة

• 1 × وحدة مضخم صوت أحادي LM386
