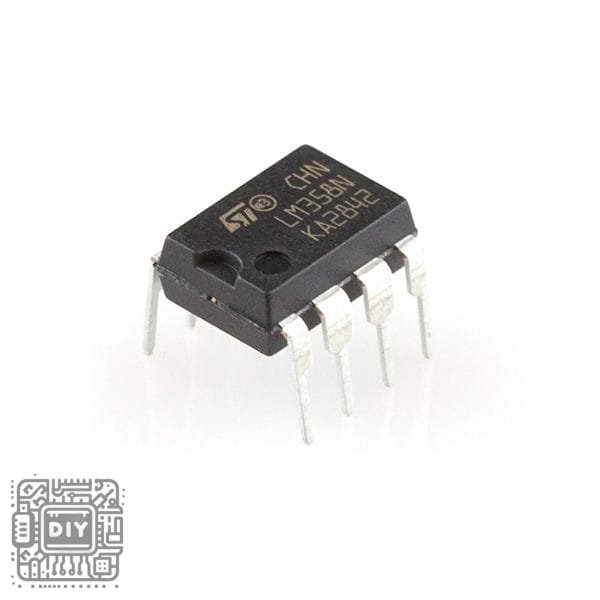

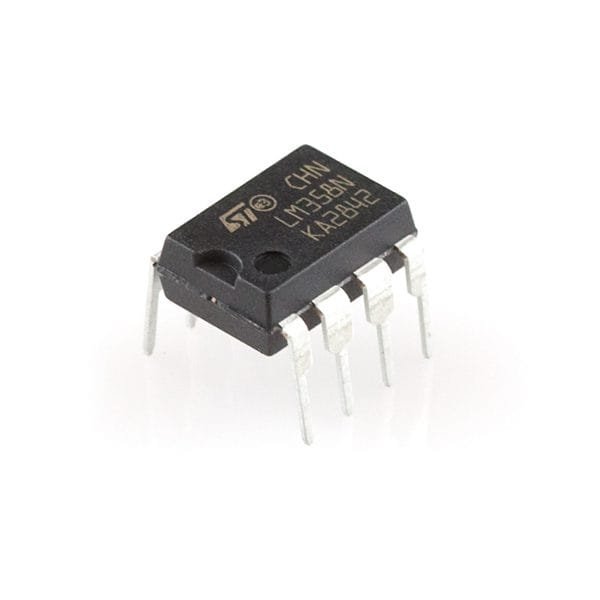

LM358 Low Power Dual Operational Amplifier IC

Product Description

The LM358 Dual Op-Amp is a classic, high-gain, low-power dual operational amplifier (op-amp) that has become a cornerstone of analog electronics. This IC contains two independent, high-gain, frequency-compensated op-amps designed to operate from a single power supply over a wide voltage range. A key feature is its ability to function with a single supply voltage as low as 3V, making it ideal for battery-powered projects and embedded systems. The LM358 is perfect for transducer amplifiers, DC gain blocks, active filters, and all the conventional op-amp circuits. Its simplicity, reliability, and low cost make it an essential component for any hobbyist, student, or engineer working with analog signals.

Key Features

• Dual Op-Amp in One Package: Contains two independent op-amps in a single 8-pin package, saving space and cost compared to using two single op-amps.

• Single Supply Operation: Can operate from a single power supply (3V to 32V), eliminating the need for a negative voltage rail in many applications.

• Low Power Consumption: Optimized for low quiescent current, making it perfect for battery-operated devices like portable sensors and data loggers.

• Wide Supply Voltage Range: Supports a wide range from 3V to 32V with a single supply, and ±1.5V to ±16V with a split (dual) supply.

• Large Output Voltage Swing: The output can swing down to ground (0V) even when powered by a single supply, which is critical for reading signals from sensors.

• Internally Frequency Compensated: Requires no external components for stability, ensuring it is easy to use and ready for a wide range of applications.

Technical Specifications

• IC Part Number: LM358P (DIP), LM358N

• Type: Dual Operational Amplifier

• Number of Channels: 2

• Supply Voltage (Single): 3V to 32V

• Supply Voltage (Dual): ±1.5V to ±16V

• Low Supply Current (per amplifier): 500 µA (typical)

• Input Common-Mode Voltage Range: Includes ground (0V)

• Output Voltage Swing: 0V to (Vcc – 1.5V)

• Gain Bandwidth Product: 1 MHz (typical)

• Slew Rate: 0.6 V/µs

• Package: 8-Pin DIP, SOIC

Package Contents

• 1 x LM358 Dual Operational Amplifier IC (Package type as selected).
