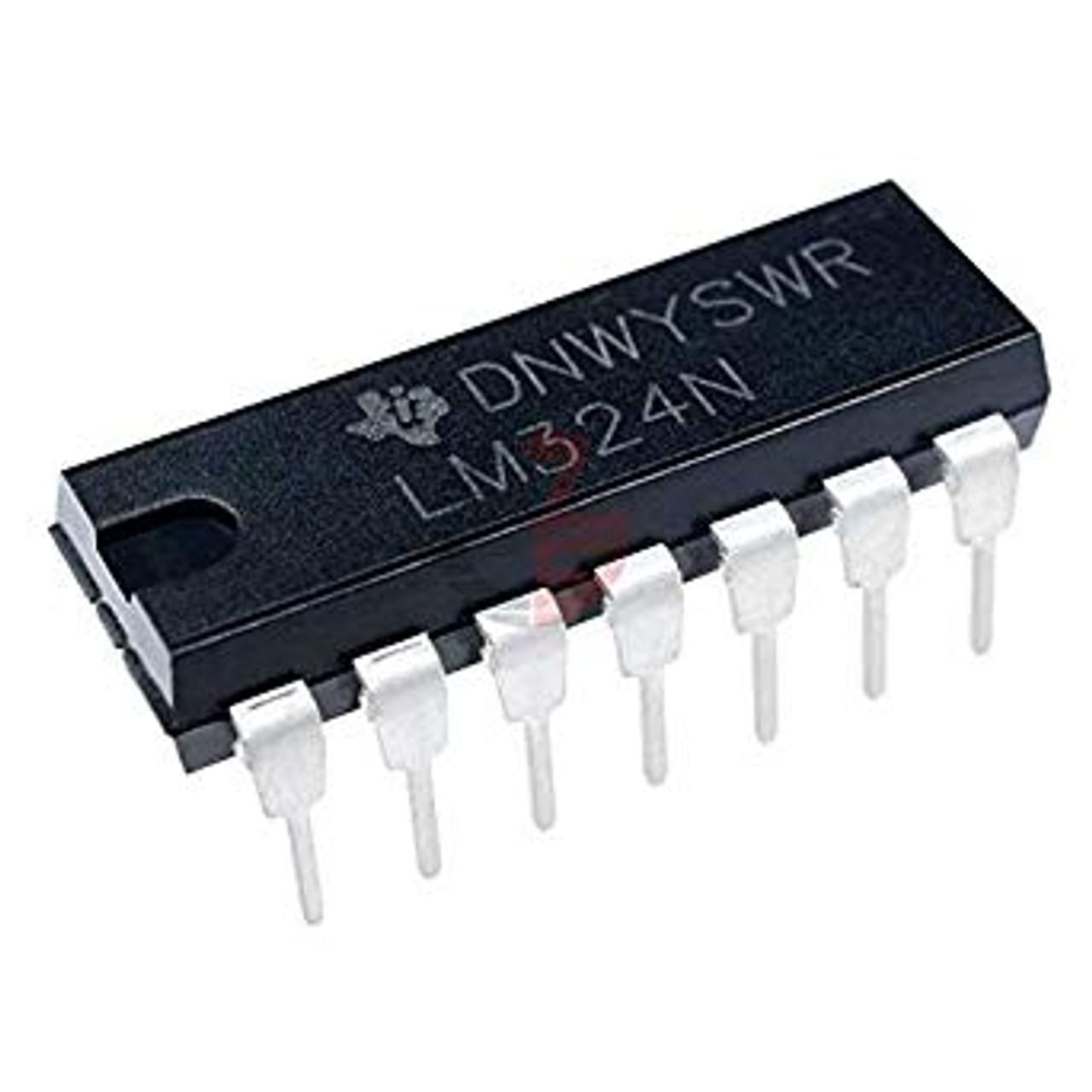

LM324 Low Power Quad Operational Amplifier IC

Product Description

The LM324 Quad Op-Amp is a versatile and economical quad operational amplifier (op-amp) that integrates four independent, high-gain, frequency-compensated op-amps on a single monolithic chip. Designed specifically to operate from a single power supply over a wide voltage range, it is one of the most popular op-amps for general-purpose analog circuits. Its ability to function with a single supply as low as 3V and its input common-mode range that includes ground (0V) makes it exceptionally useful for direct interface with transducers and sensors in battery-powered systems, embedded controls, and automotive applications. The LM324 is the perfect go-to solution for amplifiers, filters, oscillators, and voltage comparators where space, cost, and power efficiency are critical.

Key Features

• Four Op-Amps in One IC: Integrates four independent op-amps in a single 14-pin package, maximizing functionality and minimizing board space and component count.

• True Single-Supply Operation: Can operate from a single power supply from 3V to 32V, eliminating the complexity and cost of a dual power supply in most designs.

• Input Includes Ground: The input common-mode voltage range includes the negative rail (ground), allowing it to directly process signals that swing down to 0V.

• Low Power Consumption: Features a low supply current drain, independent of the supply voltage, making it ideal for portable and battery-operated equipment.

• Large Output Voltage Swing: The output voltage can swing down to ground potential, enabling full dynamic range in single-supply applications.

• Internally Frequency Compensated: Requires no external compensation components, ensuring stability and ease of use in a vast array of circuit configurations.

Technical Specifications

• IC Part Number: LM324N (DIP), LM324P

• Type: Quad Operational Amplifier

• Number of Channels: 4

• Supply Voltage (Single): 3V to 32V

• Supply Voltage (Dual): ±1.5V to ±16V

• Low Supply Current (total for all four amplifiers): 1 mA (typical)

• Input Common-Mode Voltage Range: 0V to (Vcc – 1.5V)

• Output Voltage Swing: 0V to (Vcc – 1.5V)

• Gain Bandwidth Product: 1.2 MHz (typical)

• Slew Rate: 0.5 V/µs

• Package: 14-Pin DIP, SOIC

Package Contents

• 1 x LM324 Quad Operational Amplifier IC (Package type as selected).

الدائرة المتكاملة LM324 مكبر العملات الرباعي منخفض الاستهلاك

وصف المنتج

الميزات الرئيسية

• أربع مضخمات عمليات في دائرة واحدة: يدمج أربع مضخمات عمليات مستقلة في غلاف واحد من 14 دبوس، مما يزيد الوظائف إلى أقصى حد ويقلل من مساحة اللوحة وعدد المكونات.

• عمل حقيقي بجهد مفرد: يمكن أن يعمل من مصدر طاقة مفرد من 3 فولت إلى 32 فولت، مما يلغي تعقيد وتكلفة مصدر الطاقة المزدوج في معظم التصاميم.

• مدخلات تشمل الأرض: نطاق جهد المدخلات المشترك يتضمن الجهد السالب (الأرض)، مما يسمح له بمعالجة الإشارات التي تصل إلى 0 فولت مباشرة.

• استهلاك منخفض للطاقة: يتميز باستهلاك منخفض للتيار، مستقل عن جهد التغذية، مما يجعله مثاليًا للمعدات المحمولة والتي تعمل بالبطارية.

• مدى خرج جهد واسع: يمكن لجهد الخرج أن يصل إلى جهد الأرض، مما يمكن المدى الديناميكي الكامل في تطبيقات التغذية المفردة.

• مُعوض التردد داخليًا: لا يتطلب مكونات تعويض خارجية، مما يضمن الاستقرار وسهولة الاستخدام في مجموعة واسعة من التكوينات.

المواصفات الفنية

• رقم الدائرة المتكاملة: LM324N (DIP)

• النوع: مضخم عمليات رباعي

• عدد القنوات: 4

• جهد التغذية (مفرد): 3 فولت إلى 32 فولت

• جهد التغذية (مزدوج): ±1.5 فولت إلى ±16 فولت

• تيار الشحن المنخفض: 1 ملي أمبير (نموذجي)

• نطاق جهد المدخلات المشترك: من 0 فولت إلى (جهد التغذية – 1.5 فولت)

• تأرجح جهد الخرج: من 0 فولت إلى (جهد التغذية – 1.5 فولت)

• ناتج عرض النطاق الترددي للكسب: 1.2 ميجا هرتز (نموذجي)

• معدل الانزياح: 0.5 فولت/ميكروثانية

• الغلاف: 14 دبوس DIP، SOIC

محتويات العلبة

• 1 × دائرة مكبر العمليات الرباعي LM324 (نوع الغلاف كما هو محدد).
