Description

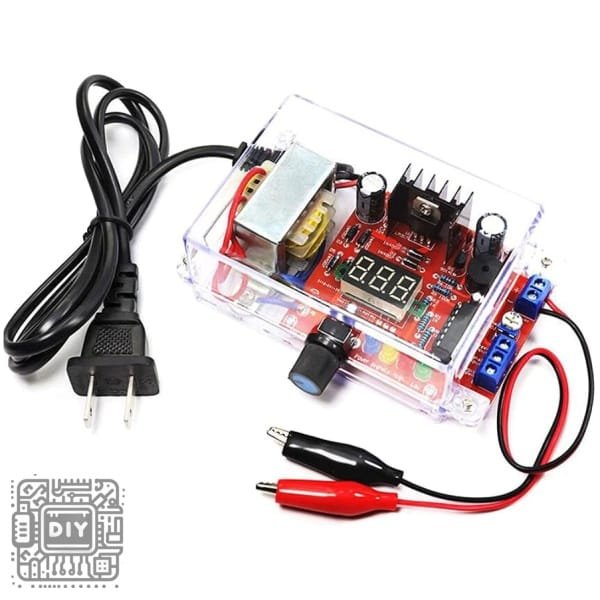

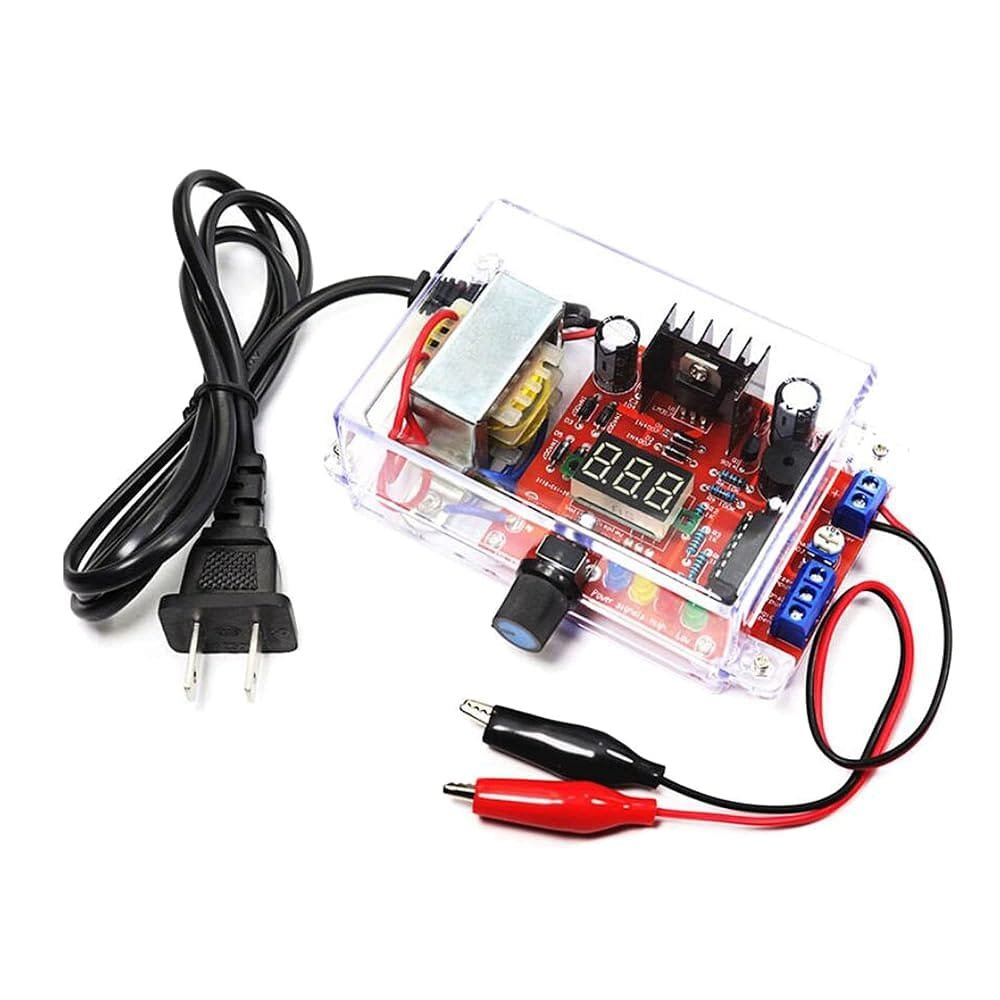

LM317 Adjustable Voltage Regulating Power Board Kit – Power Training Kit Electronic DIY Manufacturing Parts

Build your own reliable and adjustable power supply with this comprehensive LM317 Adjustable Voltage Regulating Power Board Kit, designed for electronics enthusiasts, students, and hobbyists. This DIY kit provides all the necessary components to assemble a fully functional adjustable voltage regulator circuit based on the popular and versatile LM317 integrated circuit.

The LM317 is a three-terminal adjustable positive voltage regulator capable of delivering output voltages ranging from 1.25V to 37V at currents up to 1.5A, making it an ideal choice for powering a wide variety of electronic projects and experiments.

This power training kit serves as an excellent educational tool for learning about voltage regulation, feedback circuits, and soldering techniques. By building this kit, you will gain hands-on experience in reading schematics, identifying electronic components, and assembling PCB-based circuits.

The completed module can be used as a benchtop power supply for prototyping, a variable voltage source for testing circuits, or as a replacement power supply for various electronic devices. Whether you’re a beginner looking to develop your electronics skills or an experienced maker in need of a customizable power solution, this LM317 power board kit offers an engaging and practical project.

Key Features

Adjustable Output Voltage

Provides a continuously variable output voltage from 1.25V to approximately 37V DC, depending on input voltage and component configuration. The output is easily adjusted using a built-in potentiometer, allowing you to set the exact voltage required for your application.

LM317 Core Regulator IC

Built around the industry-standard LM317 adjustable voltage regulator, a robust and reliable integrated circuit known for its excellent line and load regulation, built-in current limiting, and thermal overload protection.

Comprehensive DIY Kit

Includes all electronic components needed for assembly: LM317 IC, PCB board, resistors, capacitors, potentiometer, rectifier diodes, terminal blocks, and heatsink for the regulator. No additional parts are required.

Educational Value

Perfect for learning electronics through hands-on assembly. The kit teaches component identification, soldering practice, circuit understanding, and the principles of linear voltage regulation.

Input and Output Connections

Features clearly marked screw terminal blocks for easy input (AC or DC) and output connections, allowing for quick integration into your projects or test setups.

Onboard Rectification

The kit typically includes diodes for full-wave rectification, allowing it to accept AC input voltage (e.g., from a transformer) and convert it to DC before regulation.

Thermal Management

Includes a heatsink for the LM317 regulator, ensuring stable operation and preventing overheating when delivering higher currents or working with larger input-to-output voltage differentials.

Compact PCB Design

The board is designed with a compact footprint, making it easy to mount in enclosures or integrate into larger projects.

Protection Features

The LM317 includes built-in protection features such as current limiting and thermal shutdown, safeguarding both the regulator and your connected circuits.

Wide Application Range

Suitable for powering microcontroller projects, sensors, analog circuits, audio devices, and countless other electronic applications requiring a variable DC power source.

Specifications

• Regulator IC: LM317 (Adjustable Positive Voltage Regulator)

• Input Voltage: 5V to 40V DC or 7V to 32V AC (depending on rectification configuration)

• Output Voltage Range: 1.25V to 37V DC (adjustable)

• Output Current: Up to 1.5A (with adequate heatsinking)

• Voltage Adjustment: 10kΩ potentiometer (included)

• Line Regulation: 0.01% / V (typical)

• Load Regulation: 0.1% (typical)

• Ripple Rejection: 80 dB (typical)

• PCB Dimensions: Approximately 60mm x 50mm (varies by kit version)

• Mounting Holes: Provided for enclosure installation

• Connections: Screw terminal blocks for input and output

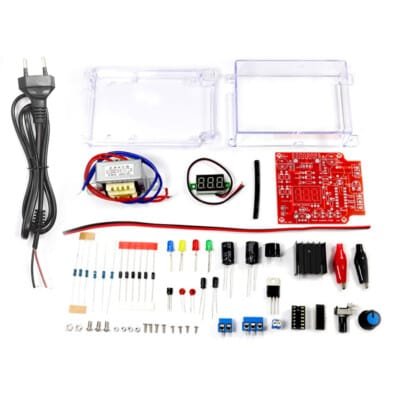

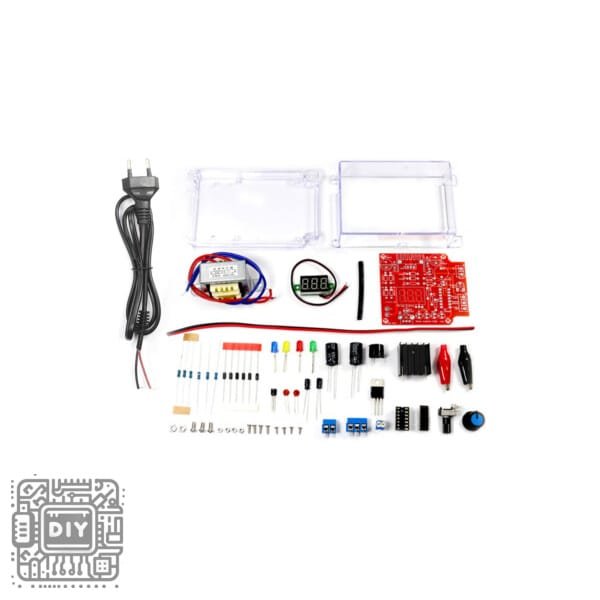

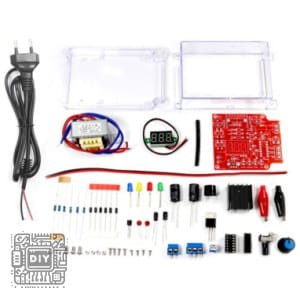

Kit Contents (Typical)

• 1 x PCB Board

• 1 x LM317 Adjustable Voltage Regulator IC

• 1 x Heatsink for LM317

• 1 x 10kΩ Potentiometer (for voltage adjustment)

• 2 x 1N4007 or similar rectifier diodes (for full-wave rectification)

• 3 x Resistors (various values)

• 2 x Capacitors (electrolytic, various values)

• 1 x 0.1µF or similar ceramic capacitor

• 2 x 2-pin Screw Terminal Blocks

• 1 x Instruction Manual or Schematic Diagram

(Note: Actual component values and quantities may vary slightly by kit version.)

Common Applications

• Benchtop variable power supply for electronics workbench

• Power source for microcontroller projects (Arduino, ESP32, etc.)

• Voltage supply for sensor circuits and analog electronics

• Battery charger for various battery chemistries

• Replacement power supply for electronic devices

• Educational projects for learning electronics

• Testing and prototyping power source

• Audio device power supply

• Hobbyist and DIY electronics projects

Package Contents

• 1 x LM317 Adjustable Voltage Regulating Power Board Kit (all components as listed above)

(Note: Assembly required. Soldering iron and basic tools not included.)

---

طقم لوحة تنظيم جهد قابل للتعديل LM317 – طقم تدريب طاقة إلكتروني مكونات تصنيع DIY

ابنِ مصدر الطاقة الموثوق والقابل للتعديل الخاص بك باستخدام طقم لوحة تنظيم الجهد القابل للتعديل LM317 الشامل، المصمم لهواة الإلكترونيات والطلاب والمتحمسين. يوفر طقم DIY هذا جميع المكونات اللازمة لتجميع دائرة منظم جهد قابلة للتعديل تعمل بكامل طاقتها بناءً على الدائرة المتكاملة الشهيرة والمتعددة الاستخدامات LM317. يعتبر LM317 منظم جهد موجب قابل للتعديل بثلاثة أطراف قادر على توصيل جهود خرج تتراوح من 1.25 فولت إلى 37 فولت بتيارات تصل إلى 1.5 أمبير، مما يجعله خيارًا مثاليًا لتشغيل مجموعة واسعة من المشاريع والتجارب الإلكترونية. يعتبر طقم التدريب على الطاقة هذا أداة تعليمية ممتازة لتعلم تنظيم الجهد ودوائر التغذية الراجعة وتقنيات اللحام. من خلال بناء هذه المجموعة، ستكتسب خبرة عملية في قراءة المخططات وتحديد المكونات الإلكترونية وتجميع الدوائر القائمة على PCB. يمكن استخدام الوحدة المكتملة كمصدر طاقة للمنضدة للنمذجة الأولية، أو كمصدر جهد متغير لاختبار الدوائر، أو كمصدر طاقة بديل للأجهزة الإلكترونية المختلفة. سواء كنت مبتدئًا يتطلع إلى تطوير مهاراتك في الإلكترونيات أو صانعًا متمرسًا بحاجة إلى حل طاقة قابل للتخصيص، فإن طقم لوحة الطاقة LM317 هذا يقدم مشروعًا عمليًا وجذابًا.

المميزات الرئيسية

جهد خرج قابل للتعديل

يوفر جهد خرج متغير باستمرار من 1.25 فولت إلى حوالي 37 فولت تيار مستمر، حسب جهد الإدخال وتكوين المكونات. يتم ضبط الخرج بسهولة باستخدام مقياس الجهد المدمج، مما يسمح لك بتعيين الجهد الدقيق المطلوب لتطبيقك.

منظم LM317 الأساسي

مبني حول منظم الجهد القابل للتعديل LM317 القياسي في الصناعة، وهي دائرة متكاملة قوية وموثوقة معروفة بتنظيم الخط والحمل الممتاز، وتحديد التيار المدمج، والحماية من الحمل الحراري الزائد.

طقم DIY شامل

يتضمن جميع المكونات الإلكترونية اللازمة للتجميع: IC LM317، لوحة PCB، مقاومات، مكثفات، مقياس جهد، ثنائيات مقوم، كتل طرفية، ومشتت حراري للمنظم. لا حاجة لأجزاء إضافية.

قيمة تعليمية

مثالي لتعلم الإلكترونيات من خلال التجميع العملي. يعلم الطقم التعرف على المكونات، وممارسة اللحام، وفهم الدائرة، ومبادئ تنظيم الجهد الخطي.

توصيلات الإدخال والإخراج

تتميز بكتل طرفية لولبية محددة بوضوح لتوصيلات الإدخال والإخراج سهلة، مما يسمح بالتكامل السريع في مشاريعك أو إعدادات الاختبار.

تقويم على متن اللوحة

يتضمن الطقم عادةً ثنائيات للتقويم الموجي الكامل، مما يسمح له بقبول جهد إدخال تيار متردد وتحويله إلى تيار مستمر قبل التنظيم.

إدارة حرارية

يتضمن مشتت حراري لمنظم LM317، مما يضمن تشغيلًا مستقرًا ويمنع ارتفاع درجة الحرارة عند توصيل تيارات أعلى أو العمل بفروق جهد أكبر بين الإدخال والإخراج.

تصميم PCB مضغوط

تم تصميم اللوحة ببصمة مدمجة، مما يسهل تركيبها في العلب أو دمجها في مشاريع أكبر.

ميزات الحماية

يتضمن LM317 ميزات حماية مدمجة مثل تحديد التيار والإغلاق الحراري، مما يحمي كلاً من المنظم ودوائرك المتصلة.

نطاق تطبيقات واسع

مناسب لتشغيل مشاريع المتحكمات الدقيقة وأجهزة الاستشعار والدوائر التناظرية والأجهزة الصوتية وتطبيقات إلكترونية لا حصر لها تتطلب مصدر طاقة تيار مستمر متغير.

المواصفات الفنية

• منظم IC: LM317

• جهد الإدخال: 5 فولت إلى 40 فولت تيار مستمر أو 7 فولت إلى 32 فولت تيار متردد

• نطاق جهد الخرج: 1.25 فولت إلى 37 فولت تيار مستمر

• تيار الخرج: حتى 1.5 أمبير

• ضبط الجهد: مقياس جهد 10kΩ

• أبعاد PCB: حوالي 60 مم × 50 مم

• التوصيلات: كتل طرفية لولبية للإدخال والإخراج

محتويات الطقم (نموذجي)

• 1 × لوحة PCB

• 1 × منظم جهد LM317

• 1 × مشتت حراري

• 1 × مقياس جهد 10kΩ

• 2 × ثنائيات مقوم

• 3 × مقاومات

• 2 × مكثفات إلكتروليتية

• 1 × مكثف سيراميك

• 2 × كتلتين طرفيتين لولبيتين

• 1 × دليل تعليمات أو مخطط دائرة

التطبيقات الشائعة

• مصدر طاقة منضدة متغير

• مصدر طاقة لمشاريع المتحكمات الدقيقة

• مصدر جهد لأجهزة الاستشعار

• شاحن بطارية

• مصدر طاقة بديل للأجهزة الإلكترونية

• مشاريع تعليمية

• اختبار الدوائر

• مشاريع DIY

محتويات العلبة

• 1 × طقم لوحة تنظيم جهد LM317 قابل للتعديل

(ملاحظة: التجميع مطلوب. مكواة اللحام والأدوات الأساسية غير مدرجة.)
