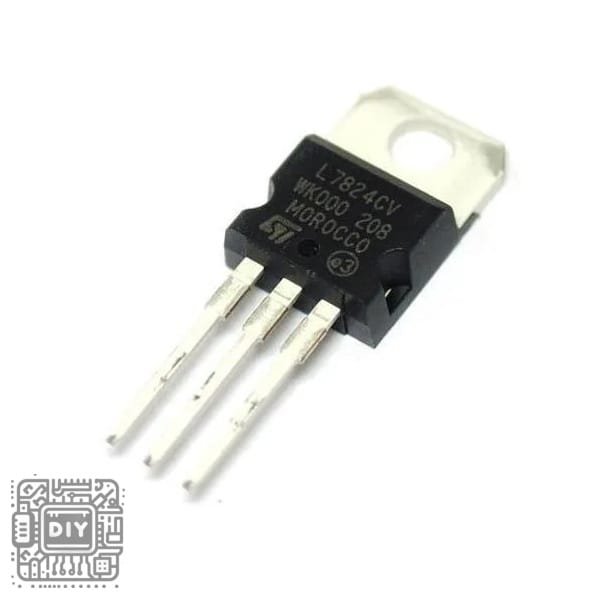

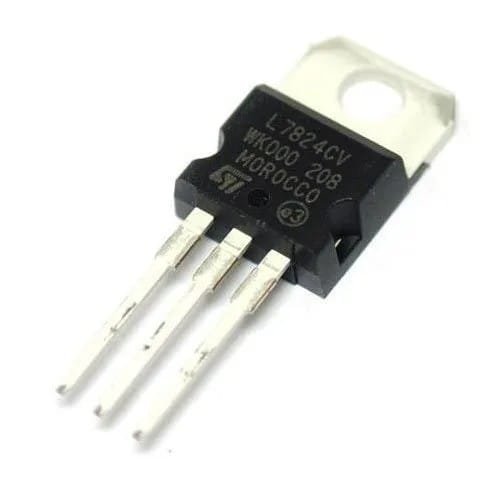

L7824 24V voltage regulator

Description

Product Description:

Power your high-voltage circuits with precision and reliability using the L7824 fixed positive voltage regulator. As the high-voltage specialist in the renowned 78xx series, this integrated circuit is designed to provide a stable and regulated +24V DC output from an unregulated input voltage ranging from 27V to 35V. Capable of delivering up to 1.5A of output current, it is the ideal component for industrial control systems, 24V motor drives, specialized instrumentation, and any application requiring a robust 24V power rail. The L7824 is built with comprehensive internal protection, including thermal overload shutdown, short-circuit current limiting, and safe operating area compensation, ensuring maximum durability and protection against electrical faults. Housed in the standard TO-220 package for effective heatsink mounting, the L7824 is a simple, cost-effective, and dependable solution for all your 24V power regulation needs.



Key Features:

• Fixed 24V Output: Provides a precise and stable +24V DC output, specifically for systems and devices operating on a 24-volt standard.

• Optimized Input Voltage Range: Operates with input voltages from 27V to 35V, making it perfect for use with 28V or higher unregulated power supplies.

• 1.5A Output Current: Delivers a continuous output current of up to 1.5A, suitable for powering various industrial and high-voltage components.

• Robust Internal Protection: Includes built-in thermal shutdown, current limiting, and safe operating area protection for enhanced reliability and long-term operation.

• Easy to Implement: Requires only two external capacitors for stable operation, ensuring a simple and straightforward circuit design.

• TO-220 Package: The standard package allows for easy mounting on a heatsink to manage power dissipation effectively.



Specifications:

• Product Type: Linear Voltage Regulator IC

• Regulator Type: Fixed Positive

• Output Voltage: +24V DC ±4%

• Input Voltage Range: 27V to 35V DC

• Output Current: 1.5A

• Dropout Voltage: 2V (Typical)

• Operating Junction Temperature: 0°C to +125°C

• Package / Case: TO-220-3



Package Content:

• 1 x L7824CV 24V Voltage Regulator IC (TO-220 Package)

---
