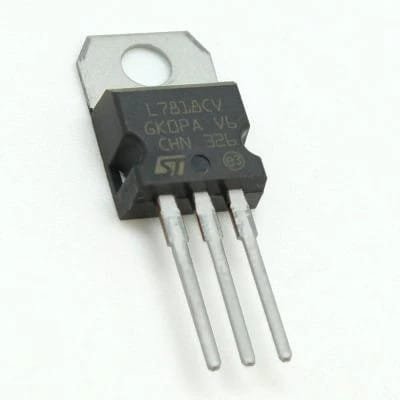

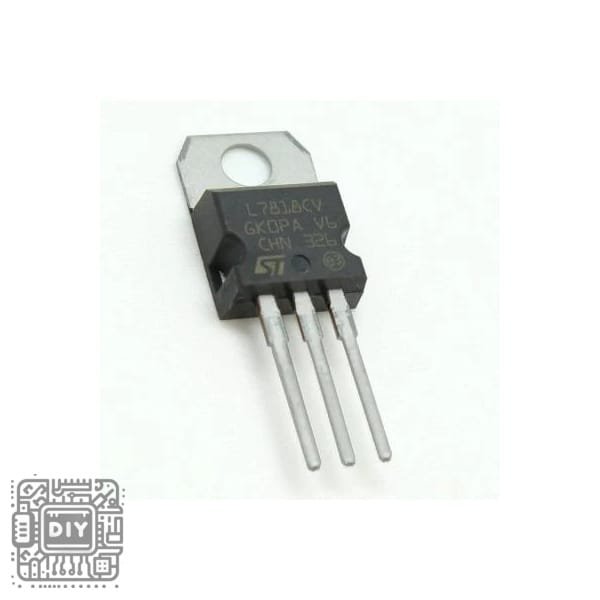

L7818 18V voltage regulator

Description

Product Description:

Provide a highly stable 18V DC power source for your specialized electronic applications with the L7818 fixed positive voltage regulator. As a key component of the versatile 78xx series, this integrated circuit is engineered to deliver a precise and regulated +18V output from an unregulated input voltage ranging from 21V to 35V. With a robust output current capability of up to 1.5A, it is an ideal solution for higher voltage requirements, such as powering industrial control systems, specific motor types, professional audio equipment, and as a bias voltage in vacuum tube (valve) preamplifiers. The L7818 is manufactured with comprehensive internal safeguards, including thermal overload shutdown, short-circuit protection, and safe operating area compensation, ensuring exceptional durability and operational security. Housed in the standard TO-220 package for efficient heatsink mounting, the L7818 is a reliable and cost-effective choice for demanding 18V power regulation.

Key Features:

• Fixed 18V Output: Delivers a precise and stable +18V DC output, catering to circuits and devices that require a specific 18-volt power rail.

• Broad Input Voltage Range: Accepts input voltages from 21V to 35V, making it suitable for use with 24V power supplies and other industrial voltage standards.

• High Current Delivery: Supplies a continuous output current of up to 1.5A, sufficient for a variety of medium-power, higher-voltage applications.

• Full Internal Protection: Features built-in thermal shutdown, current limiting, and safe operating area protection for maximum reliability and fault tolerance.

• Simple Implementation: Requires minimal external components (input and output capacitors) for stable operation, simplifying the design process.

• TO-220 Package: The standard package facilitates easy attachment to a heatsink, ensuring optimal thermal performance under load.

Specifications:

• Product Type: Linear Voltage Regulator IC

• Regulator Type: Fixed Positive

• Output Voltage: +18V DC ±4%

• Input Voltage Range: 21V to 35V DC

• Output Current: 1.5A

• Dropout Voltage: 2V (Typical)

• Operating Junction Temperature: 0°C to +125°C

• Package / Case: TO-220-3

Package Content:

• 1 x L7818CV 18V Voltage Regulator IC (TO-220 Package)

Product Description (وصف المنتج):

وفر مصدر طاقة 18 فولت تيار مستمر عالي الاستقرار للتطبيقات الإلكترونية المتخصصة الخاصة بك باستخدام منظم الجهد الموجب الثابت L7818. كعنصر رئيسي في السلسلة متعددة الاستخدامات 78xx، تم تصميم هذه الدائرة المتكاملة هندسيًا لتقديم خرج دقيق ومنظم بقيمة +18 فولت من جهد دخل غير منظم يتراوح من 21 فولت إلى 35 فولت. بقدرة تيار خرج قوية تصل إلى 1.5 أمبير، فهو حل مثالي لمتطلبات الجهد الأعلى، مثل تشغيل أنظمة التحكم الصناعية، وأنواع محددة من المحركات، ومعدات الصوت الاحترافية، وكجهد انحياز في مضخمات الصمامات المفرغة. يتم تصنيع L7818 مع ضوابط حماية داخلية شاملة، بما في ذلك الإيقاف الحراري due to الحمل الزائد، والحماية من الدوائر القصيرة، وتعويض منطقة التشغيل الآمنة، مما يضمن متانة استثنائية وأمان تشغيلي. معبأ في غلاف TO-220 القياسي للتركيب الفعال للمشتت الحراري، يعد L7818 خيارًا موثوقًا وفعالاً من حيث التكلفة لتنظيم طاقة 18 فولت المتطلب.

Key Features (الميزات الرئيسية):

• خرج ثابت 18 فولت: يقدم خرجًا دقيقًا ومستقرًا بقيمة +18 فولت تيار مستمر، ليخدم الدوائر والأجهزة التي تتطلب خط طاقة محدد 18 فولت.

• نطاق جهد دخل واسع: يقبل جهود دخل من 21 فولت إلى 35 فولت، مما يجعله مناسبًا للاستخدام مع مصادر طاقة 24 فولت والمعايير الصناعية الأخرى للجهد.

• إيصال تيار عالي: يزود تيار خرج مستمر يصل إلى 1.5 أمبير، وهو كاف لمجموعة متنوعة من التطبيقات متوسطة الطاقة وعالية الجهد.

• حماية داخلية كاملة: يتميز بإيقاف حراري مدمج، ومحدد تيار، وحماية منطقة التشغيل الآمنة لتحقيق أقصى درجات الموثوقية وتحمل الأعطال.

• تنفيذ بسيط: يتطلب مكونات خارجية minimal (مكثفات دخل وخرج) للتشغيل المستقر، مما يبسط عملية التصميم.

• عبوة TO-220: يسهل الغلاف القياسي الإرفاق السهل لمشتت حراري، مما يضمن أداءً حراريًا optimal تحت الحمل.

Specifications (المواصفات):

• نوع المنتج: دائرة متكاملة لمنظم الجهد الخطي

• نوع المنظم: موجب ثابت

• جهد الخرج: +18 فولت تيار مستمر ±4%

• نطاق جهد الدخل: 21 فولت إلى 35 فولت تيار مستمر

• تيار الخرج: 1.5 أمبير

• جهد التسرب: 2 فولت (نموذجي)

• درجة حرارة التقاطع التشغيلية: 0°C إلى +125°C

• العبوة / الغلاف: TO-220-3

Package Content (محتويات العلبة):

• ١ × دائرة متكاملة L7818CV لمنظم الجهد 18 فولت (عبوة TO-220)
