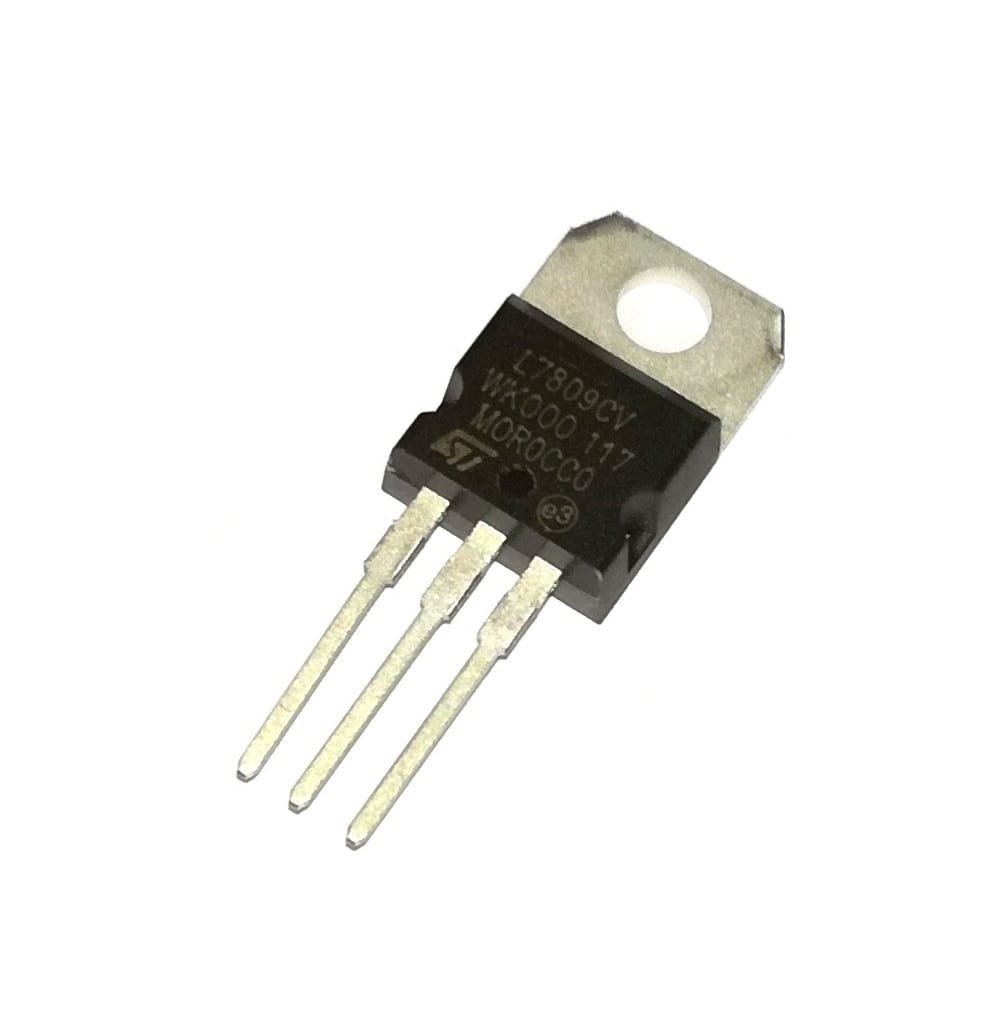

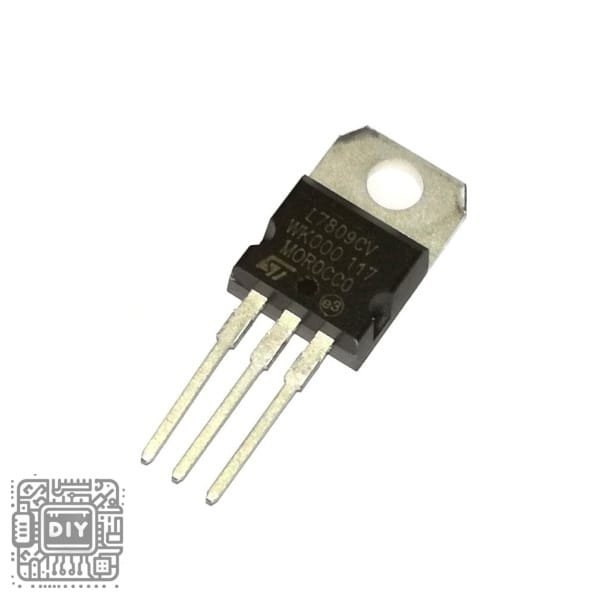

L7809 9V voltage regulator

Description

Product Description:

Ensure a consistent and reliable 9V power source for your sensitive electronics with the L7809 fixed positive voltage regulator. This robust integrated circuit is a key component of the famous 78xx series, designed to provide a steady +9V DC output from an unregulated input voltage ranging from 11V to 35V. Capable of delivering up to 1.5A of output current, it is an excellent choice for powering 9V audio circuits, specific motor types, and as a secondary regulated rail in larger power supply systems. The L7809 comes with integrated thermal overload protection, short circuit protection, and internal current limiting, making it highly durable and resistant to damage from common electrical faults. Encased in the versatile TO-220 package for easy heatsink mounting, the L7809 offers a simple, affordable, and trustworthy solution for all your 9V voltage regulation needs.

Key Features:

• Fixed 9V Output: Delivers a clean, stable, and precise +9V DC output, essential for circuits requiring a 9-volt power supply.

• Broad Input Range: Accepts input voltages from 11V to 35V, making it compatible with common 12V power adapters and battery packs.

• High Current Capability: Supplies a continuous output current of up to 1.5A, sufficient for a variety of medium-power applications.

• Integrated Protection Circuits: Features built-in thermal shutdown, current limiting, and safe operating area compensation for enhanced reliability and safety.

• Minimal External Components: Requires only input and output capacitors for stable operation, simplifying board design and reducing overall part count.

• TO-220 Package: The standard package facilitates easy attachment to a heatsink, ensuring optimal thermal performance under load.

Specifications:

• Product Type: Linear Voltage Regulator IC

• Regulator Type: Fixed Positive

• Output Voltage: +9V DC ±4%

• Input Voltage Range: 11V to 35V DC

• Output Current: 1.5A

• Dropout Voltage: 2V (Typical)

• Operating Junction Temperature: 0°C to +125°C

• Package / Case: TO-220-3

Package Content:

• 1 x L7809CV 9V Voltage Regulator IC (TO-220 Package)

Product Description (وصف المنتج):

ضمن مصدر طاقة 9 فولت ثابتًا وموثوقًا لإلكترونياتك الحساسة مع منظم الجهد الموجب الثابت L7809. هذه الدائرة المتكاملة القوية هي مكون رئيسي في سلسلة 78xx الشهيرة، مصممة لتوفير خرج مستقر بقيمة +9 فولت تيار مستمر من جهد دخل غير منظم يتراوح من 11 فولت إلى 35 فولت. بقدرتها على إيصال تيار خرج يصل إلى 1.5 أمبير، فهي خيار ممتاز لتشغيل دوائر الصوت 9 فولت، وأنواع محددة من المحركات، وكخط طاقة منظم ثانوي في أنظمة الطاقة الأكبر. يأتي L7809 مع حماية مدمجة من الحمل الحراري الزائد، وحماية من الدوائر القصيرة، ومحدد تيار داخلي، مما يجعله متينًا للغاية ومقاومًا للضرر الناتج عن الأعطال الكهربائية الشائعة. معبأ في غلاف TO-220 متعدد الاستخدامات لسهولة تركيبه على مشتت حراري، يقدم L7809 حلاً بسيطًا وبأسعار معقولة وجدير بالثقة لجميع احتياجاتك لتنظيم جهد 9 فولت.

Key Features (الميزات الرئيسية):

• خرج ثابت 9 فولت: يقدم خرجًا نظيفًا ومستقرًا ودقيقًا بقيمة +9 فولت تيار مستمر، وهو ضروري للدوائر التي تتطلب مصدر طاقة 9 فولت.

• نطاق دخل واسع: يقبل جهود دخل من 11 فولت إلى 35 فولت، مما يجعله متوافقًا مع محولات الطاقة 12 فولت الشائعة وعبوات البطاريات.

• قدرة تيار عالية: يزود تيار خرج مستمر يصل إلى 1.5 أمبير، وهو كاف لمجموعة متنوعة من التطبيقات متوسطة الطاقة.

• دوائر حماية متكاملة: يتميز بإيقاف حراري مدمج، ومحدد تيار، وتعويض منطقة التشغيل الآمنة لموثوقية وسلامة محسنتين.

• مكونات خارجية minimal: يتطلب فقط مكثفات دخل وخرج للتشغيل المستقر، مما يبسط تصميم اللوحة ويقلل العدد الإجمالي للأجزاء.

• عبوة TO-220: يسهل الغلاف القياسي التثبيت السهل على مشتت حراري، مما يضمن أداءً حراريًا optimal تحت الحمل.

Specifications (المواصفات):

• نوع المنتج: دائرة متكاملة لمنظم الجهد الخطي

• نوع المنظم: موجب ثابت

• جهد الخرج: +9 فولت تيار مستمر ±4%

• نطاق جهد الدخل: 11 فولت إلى 35 فولت تيار مستمر

• تيار الخرج: 1.5 أمبير

• جهد التسرب: 2 فولت (نموذجي)

• درجة حرارة التقاطع التشغيلية: 0°C إلى +125°C

• العبوة / الغلاف: TO-220-3

Package Content (محتويات العلبة):

• ١ × دائرة متكاملة L7809CV لمنظم الجهد 9 فولت (عبوة TO-220)
