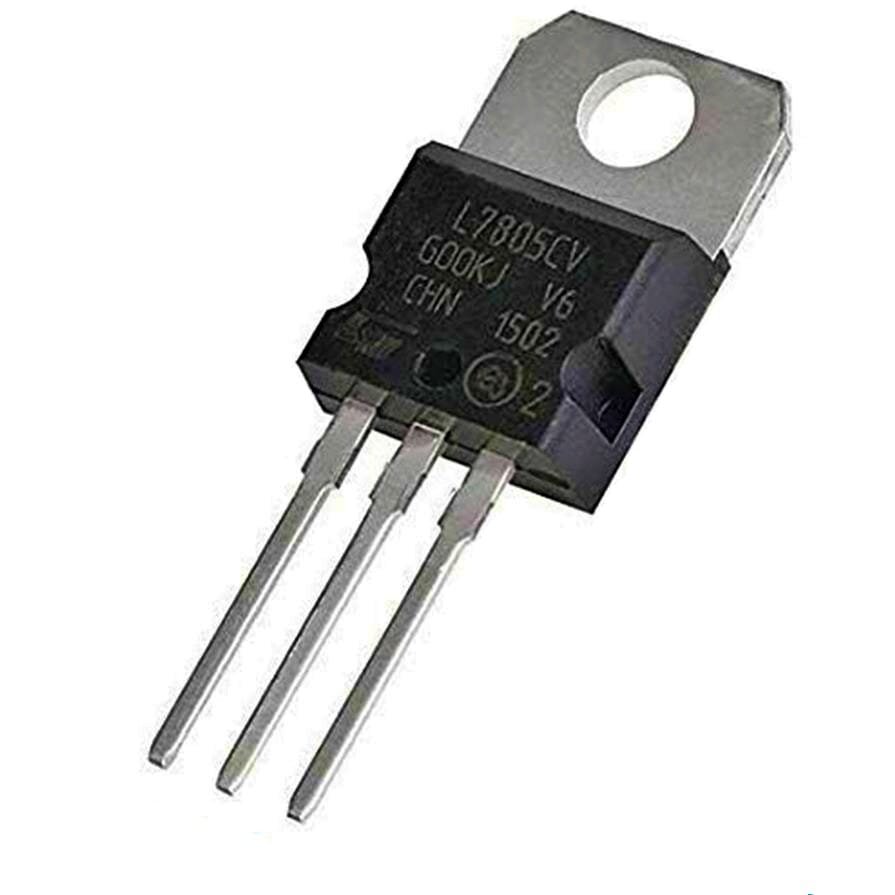

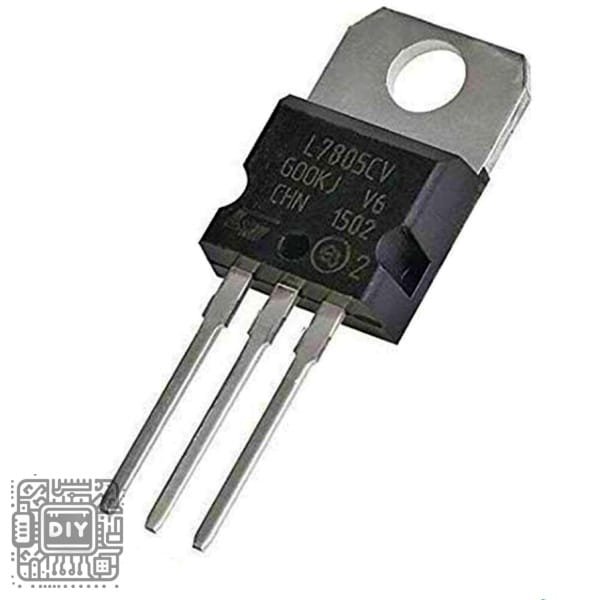

L7805 5V voltage regulator

Description

Product Description:

The L7805 is a classic and reliable fixed 5V positive voltage regulator, an essential component in countless electronic projects. As part of the popular 78xx series, this IC provides a stable, regulated +5V DC output from an unregulated input voltage ranging from 7V to 35V. It is designed to deliver a constant 1.5A output current, making it perfect for powering microcontrollers like Arduino, sensors, logic circuits, and other low-voltage components. The L7805 features built-in thermal overload protection, short circuit protection, and safe operating area compensation, ensuring robust and fail-safe operation. Housed in a easy-to-mount TO-220 package, it is the go-to solution for simple, efficient, and cost-effective voltage regulation in power supplies, battery chargers, and DIY electronics.

Key Features:

• Fixed 5V Output: Provides a stable and precise +5V DC output, the standard voltage for most digital logic and microcontrollers.

• Wide Input Voltage Range: Accepts input voltages from 7V up to 35V, offering great flexibility in power source selection.

• High Current Output: Can deliver up to 1.5A of continuous output current (with adequate heatsinking).

• Internal Protections: Includes thermal shutdown, current limiting, and safe operating area protection for enhanced durability.

• Easy to Use: Requires only two external capacitors for stable operation, simplifying circuit design.

• TO-220 Package: The standard package allows for easy mounting on a heatsink to dissipate heat in high-current applications.

Specifications:

• Product Type: Linear Voltage Regulator IC

• Regulator Type: Fixed Positive

• Output Voltage: +5V DC ±4%

• Input Voltage Range: 7V to 35V DC

• Output Current: 1.5A

• Dropout Voltage: 2V (Typical)

• Operating Junction Temperature: 0°C to +125°C

• Package / Case: TO-220-3

Package Content:

• 1 x L7805CV 5V Voltage Regulator IC (TO-220 Package)

Product Description (وصف المنتج):

L7805 هو منظم جهد ثابت وموثوق بقيمة 5 فولت، وهو مكون أساسي في عدد لا يحصى من المشاريع الإلكترونية. كجزء من السلسلة الشهيرة 78xx، توفر هذه الدائرة المتكاملة خرجًا مستقرًا ومنظمًا بقيمة +5 فولت تيار مستمر من جهد دخل غير منظم يتراوح من 7 فولت إلى 35 فولت. تم تصميمها لتوصيل تيار خرج ثابت بقيمة 1.5 أمبير، مما يجعلها مثالية لتشغيل وحدات التحكم الدقيقة مثل Arduino وأجهزة الاستشعار والدوائر المنطقية والمكونات منخفضة الجهد الأخرى. يتميز L7805 بحماية مدمجة من الحمل الحراري الزائد، وحماية من الدوائر القصيرة، وتعويض منطقة التشغيل الآمنة، مما يضمن تشغيلاً قويًا وآمنًا من الأعطال. معبأة في غلاف TO-220 سهل التثبيت، فهو الحل الأمثل لتنظيم الجهد البسيط والفعال ومنخفض التكلفة في لوازم الطاقة وشواحن البطاريات والإلكترونيات DIY.

Key Features (الميزات الرئيسية):

• خرج ثابت 5 فولت: يوفر خرجًا مستقرًا ودقيقًا بقيمة +5 فولت تيار مستمر، وهو الجهد القياسي لمعظم الدوائر المنطقية الرقمية ووحدات التحكم الدقيقة.

• نطاق جهد دخل واسع: يقبل جهود دخل من 7 فولت إلى 35 فولت، مما يوفر مرونة كبيرة في اختيار مصدر الطاقة.

• تيار خرج عالي: يمكنه إيصال حتى 1.5 أمبير من تيار الخرج المستمر (مع تبريد مناسب).

• حماية داخلية: يتضمن إيقافًا حراريًا، ومحدد تيار، وحماية منطقة التشغيل الآمنة لمتانة محسنة.

• سهل الاستخدام: يتطلب فقط مكثفين خارجيين للتشغيل المستقر، مما يبسط تصميم الدائرة.

• عبوة TO-220: تسمح العبوة القياسية بالتركيب السهل على غرفة تبريد (هيت سنك) لتبديد الحرارة في التطبيقات عالية التيار.

Specifications (المواصفات):

• نوع المنتج: دائرة متكاملة لمنظم الجهد الخطي

• نوع المنظم: موجب ثابت

• جهد الخرج: +5 فولت تيار مستمر ±4%

• نطاق جهد الدخل: 7 فولت إلى 35 فولت تيار مستمر

• تيار الخرج: 1.5 أمبير

• جهد التسرب: 2 فولت (نموذجي)

• درجة حرارة التقاطع التشغيلية: 0°C إلى +125°C

• العبوة / الغلاف: TO-220-3

Package Content (محتويات العلبة):

• ١ × دائرة متكاملة L7805CV لمنظم الجهد 5 فولت (عبوة TO-220)
