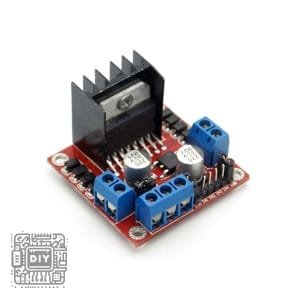

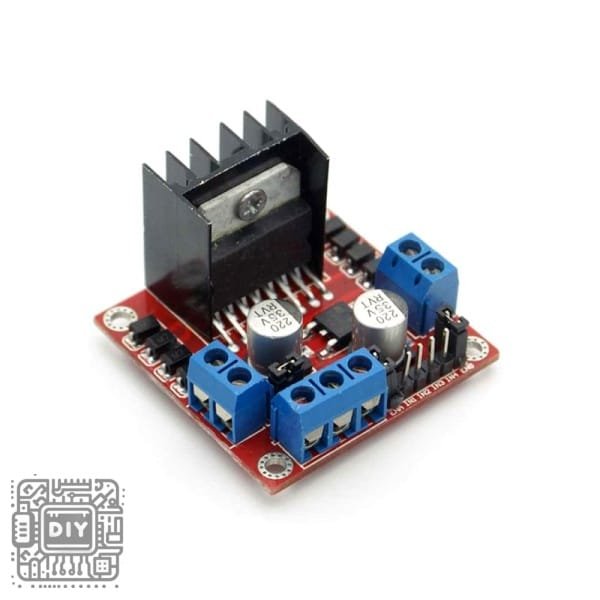

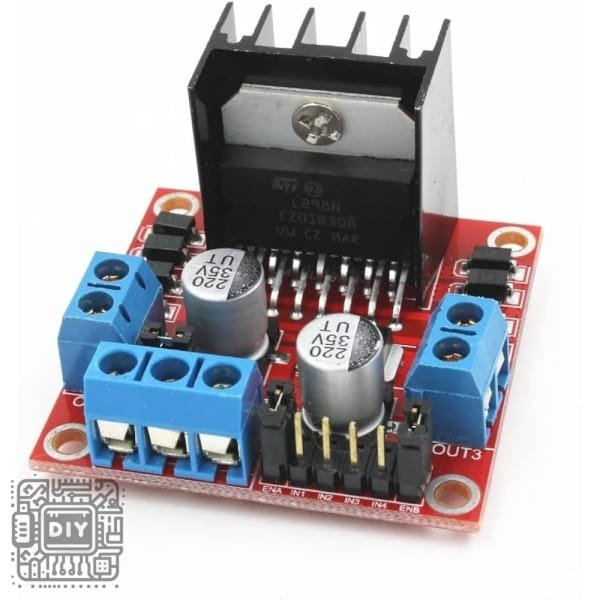

L298N Motor Driver Module – Dual H-Bridge DC Stepper Motor Controller for Robotics

Product Description

Take control of your robotic and automation projects with the industry-standard L298N Motor Driver Module. This versatile and robust dual H-bridge driver is engineered to efficiently control the speed and direction of two DC motors or one bipolar stepper motor with ease. As the heart of countless DIY robots, smart cars, and CNC machines, this module interfaces seamlessly with microcontrollers like Arduino, Raspberry Pi, and ESP32. It features a high-power L298N IC that can handle a wide voltage range, making it suitable for everything from small 3V toy motors to larger 12V-24V gear motors. With onboard logic level shifters, a 5V regulator, and easy-to-use screw terminals, this module simplifies power management and motor control, allowing you to focus on building and programming your innovative creations.

Key Features

• Dual H-Bridge High-Current Drive: Capable of independently controlling two DC motors bidirectionally or a single 4-wire or 6-wire stepper motor. Each bridge can deliver a continuous output current of up to 2A per channel (with a peak of 3A), providing substantial power for a wide range of motors.

• Wide Operating Voltage Range: Supports a broad motor supply voltage (Vs) from 5V up to 35V, offering exceptional flexibility to drive everything from small 5V fans to powerful 12V-24V gear motors commonly used in robotics and smart cars.

• Integrated 5V Regulator & Logic Level Shifting: Features an onboard 5V linear regulator that can be enabled via a jumper to power your microcontroller logic. This eliminates the need for a separate logic power supply and ensures compatibility with 3.3V and 5V control systems.

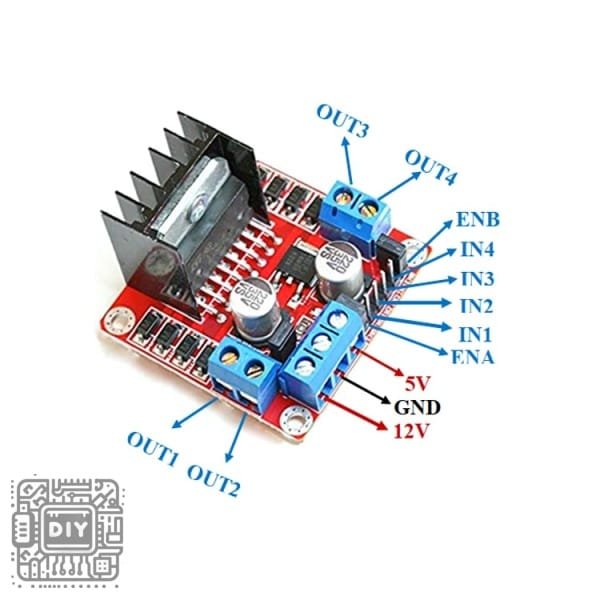

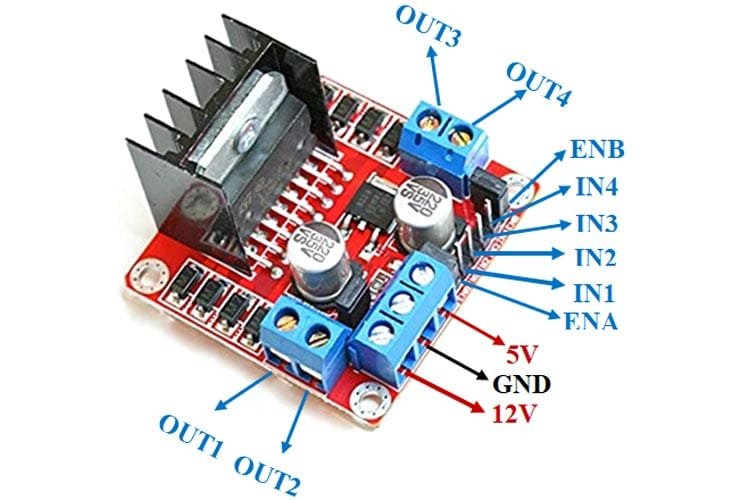

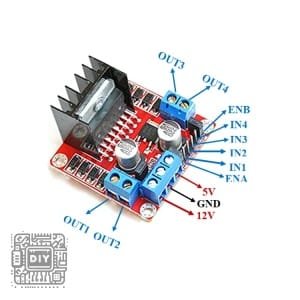

• Easy Interface & Control: Simple input pins (IN1, IN2, IN3, IN4) for directional control and enable pins (ENA, ENB) for speed control via PWM (Pulse Width Modulation) signals from any microcontroller. Large screw terminals allow for secure and tool-free connections to motors and power supplies.

• Comprehensive Status Indicators & Protection: Includes LEDs to indicate power and motor enable status. The module also features flyback diodes to protect the circuit from voltage spikes generated by inductive motor loads, ensuring long-term reliability.

Technical Specifications

• Driver IC: L298N

• Motor Supply Voltage (Vs): 5V – 35V DC

• Logic Voltage (Vss): 5V (from onboard regulator or external)

• Max Continuous Current: 2A per channel

• Peak Current: 3A per channel (for short durations)

• Max Power Dissipation: 25W

• Control Signal Level: 3.3V / 5V TTL Compatible

• Controlled Motors: 2x DC Motors or 1x Bipolar Stepper Motor

• Interface: Screw Terminals for Power & Motors, Header Pins for Control

Package Contents

• 1 x L298N Motor Driver Module

---

لوحة متحكم المحرك L298N – متحكم محرك DC متدرج ثنائي لروبوتات السيارات الذكية

وصف المنتج

الميزات الرئيسية

• قياس تيار عالي ثنائي الجسر-H: قادر على التحكم بشكل مستقل في محركي DC ثنائي الاتجاه أو محرك متدرج واحد 4 أو 6 أسلاك. يمكن لكل جسر توصيل تيار خرج مستمر even يصل إلى 2 أمبير for each قناة (مع ذروة 3 أمبير)، مما يوفر طاقة substantial for مجموعة واسعة من المحركات.

• نطاق جهد تشغيل واسع: يدعم جهد تغذية محرك (Vs) واسع from 5 فولت even إلى 35 فولت، مما يقدم مرونة استثنائية لقيادة كل شيء from المراوح الصغيرة 5 فولت إلى محركات التروس القوية 12-24 فولت الشائعة الاستخدام in الروبوتات والسيارات الذكية.

• منظم جهد 5 فولت مدمج وتحويل مستوى المنطق: يتميز بمنظم جهد خطي 5 فولت onboard يمكن تمكينه via وصلة jumper لتشغيل منطق المتحكم الدقيق الخاص بك. يلغي هذا الحاجة إلى مصدر طاقة منطق منفصل ويضمن التوافق مع أنظمة التحكم 3.3 فولت و 5 فولت.

• واجهة سهلة والتحكم: دبابيس إدخال بسيطة (IN1, IN2, IN3, IN4) for التحكم في الاتجاه ودبابيس تمكين (ENA, ENB) for التحكم في السرعة via إشارات PWM من أي متحكم دقيق. تسمح طرفيات براغي كبيرة بتوصيلات آمنة وخالية من الأدوات للمحركات ومصادر الطاقة.

• مؤشرات حالة شاملة وحماية: تتضمن مصابيح LED للإشارة إلى حالة الطاقة وتمكين المحرك. تتميز الوحدة أيضًا بالثنائيات flyback لحماية الدائرة from spikes الجهد الناتجة عن أحمال المحرك الحثية، مما يضمن موثوقية long-term.

المواصفات الفنية

• شريحة السائق: L298N

• جهد تغذية المحرك (Vs): 35 – 5 فولت DC

• جهد المنطق (Vss): 5 فولت (from منظم onboard أو خارجي)

• أقصى تيار مستمر: 2 أمبير for each قناة

• تيار الذروة: 3 أمبير for each قناة (for فترات قصيرة)

• أقصى تبديد للطاقة: 25 واط

• مستوى إشارة التحكم: متوافق مع 3.3 فولت / 5 فولت TTL

• المحركات المتحكم بها: 2x محرك DC أو 1x محرك متدرج ثنائي القطب

• الواجهة: طرفيات براغي for الطاقة والمحركات، دبابيس رأس for التحكم

محتويات العلبة

• 1 × لوحة متحكم محرك L298N
