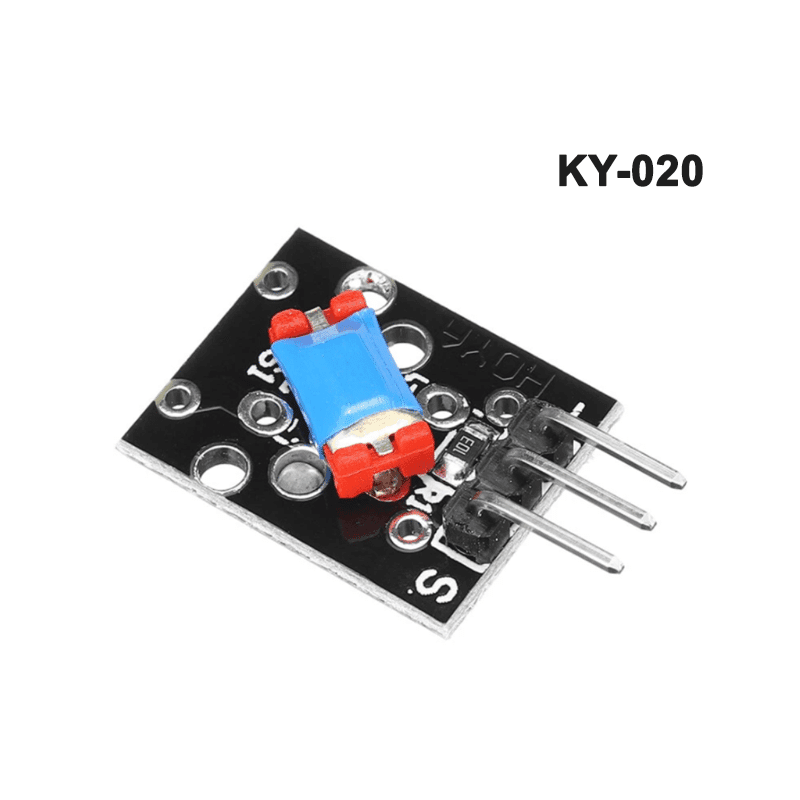

KY-020 Tilt Switch Sensor Module – 3.3V-5V Vibration Position Detection Module

Product Description

Introducing the KY-020 Tilt Switch Sensor Module, a compact and reliable motion detection solution designed for orientation sensing, vibration detection, and position monitoring in electronic projects. This innovative sensor module features a mercury-free ball tilt switch that provides reliable position detection through a simple mechanical switching mechanism, making it ideal for applications requiring basic orientation sensing or vibration detection. The module utilizes a high-quality metal ball tilt switch enclosed in a protective casing that completes an electrical circuit when oriented in one direction and breaks the circuit when tilted beyond a specific angle, providing a straightforward digital output that indicates the sensor’s orientation relative to gravity.

The KY-020 Tilt Sensor operates on a simple yet effective principle: a conductive metal ball rolls freely inside a sealed chamber with conductive contacts at one end. When the module is in its upright position, the ball rests away from the contacts, keeping the circuit open. When the module is tilted beyond approximately 10-20 degrees, the ball rolls toward and makes contact with the conductive pins, completing the electrical circuit and changing the output state. This mechanical operation provides immediate response to orientation changes without requiring power for basic switching functionality, though the module includes additional electronics for signal conditioning when used with microcontroller systems. The sensor’s compact design and reliable mechanical operation ensure long-term durability and consistent performance across numerous actuation cycles.

Engineered for seamless integration with popular microcontroller platforms, the module features a digital output interface with a built-in comparator circuit that provides a clean digital signal (HIGH/LOW) based on the tilt switch’s state. The module includes a sensitivity adjustment potentiometer that allows fine-tuning of the detection threshold, enabling customization for different application requirements and mounting angles. Operating on a wide voltage range of 3.3V to 5V DC, the module is directly compatible with Arduino, ESP32, Raspberry Pi, STM32, and other development boards without requiring additional components. The standard 3-pin interface (VCC, GND, OUT) and breadboard-compatible design enable quick prototyping and straightforward integration into electronic projects.

The KY-020 Tilt Switch Sensor Module excels in numerous applications including orientation detection for robotics, vibration monitoring for security systems, position sensing for consumer electronics, tilt detection for automotive applications, and motion sensing for educational projects. The sensor’s simple operation and reliable performance make it ideal for beginner electronics projects while providing sufficient functionality for more advanced applications. Whether you’re building a robot that detects when it’s been overturned, creating a security device that triggers when moved, developing a game controller with motion sensing, or implementing position monitoring in industrial equipment, the KY-020 Tilt Sensor Module delivers the reliability, simplicity, and cost-effectiveness that modern motion detection applications demand.

Key Features

Reliable Ball Tilt Mechanism

Utilize mercury-free metal ball tilt switch for safe, reliable orientation detection with immediate mechanical response to position changes.

Adjustable Sensitivity

Fine-tune detection threshold with onboard potentiometer for optimal performance in different mounting configurations and application requirements.

Wide Voltage Compatibility

Operate seamlessly with 3.3V and 5V systems, featuring direct plug-and-play compatibility with Arduino and other microcontroller platforms.

Digital Output Signal

Receive clean HIGH/LOW digital output for easy microcontroller interfacing, with built-in signal conditioning for reliable readings.

Compact & Durable Design

Implement in space-constrained applications with robust construction designed for long-term reliability across numerous actuation cycles.

Technical Specifications

• Sensor Type: Ball tilt switch (mercury-free)

• Operating Voltage: 3.3V – 5V DC

• Output Signal: Digital (HIGH/LOW)

• Tilt Angle: Approximately 10-20 degrees activation

• Current Consumption: <5mA

• Interface: 3-pin header (VCC, GND, OUT)

• Sensitivity Adjustment: Onboard potentiometer

• Response Time: <10 milliseconds

• Operating Temperature: -10°C to +60°C

• Dimensions: 19mm × 15mm × 7mm

• Mounting: 2mm mounting holes

• Switch Life: >100,000 cycles

• Board Color: Blue PCB with white silkscreen

Package Contents

• 1 × KY-020 Tilt Switch Sensor Module

---
