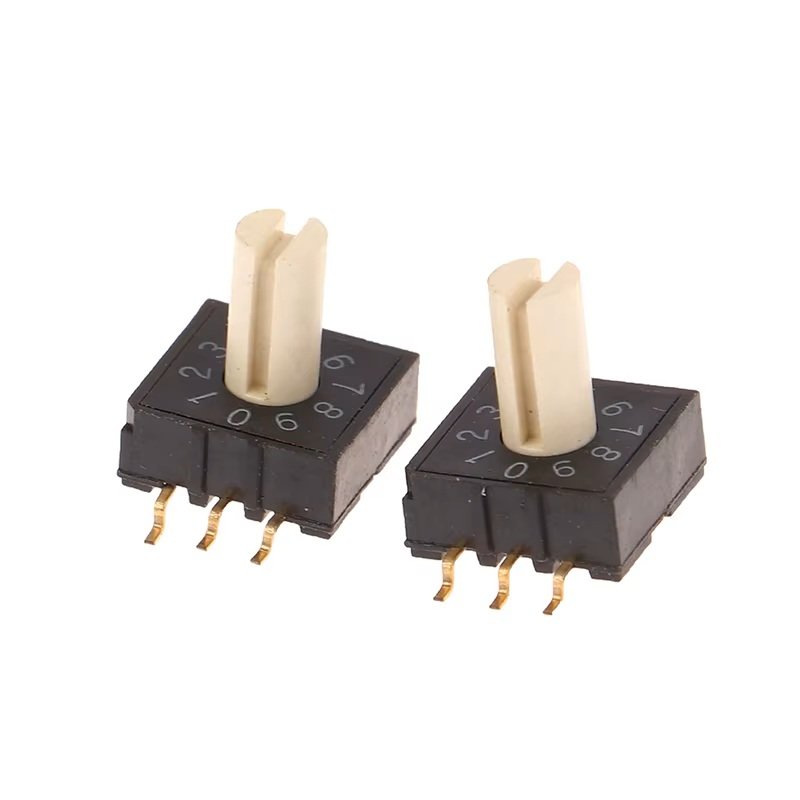

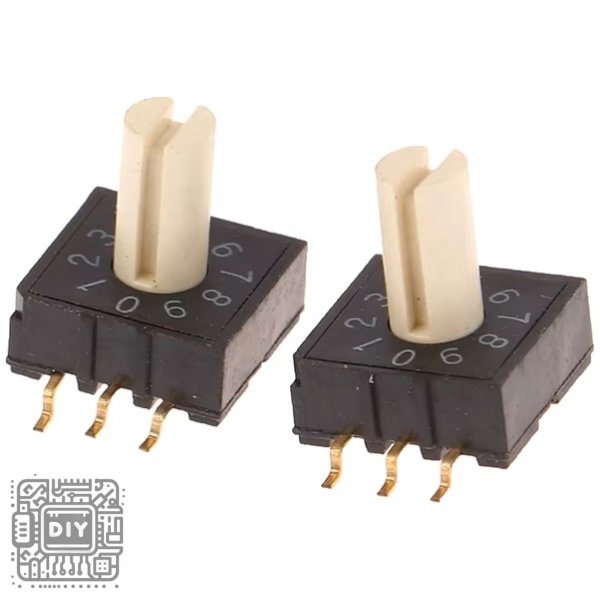

KDS16-422R-F KDS Series Rotary DIP Code Switch – PCB Mount Binary Coded Switch

Enhance your electronic projects with precise and reliable configuration control using the KDS16-422R-F Rotary DIP Code Switch from the KDS Series. This high-quality rotary switch is specifically designed for printed circuit board mounting, providing a compact and efficient solution for address selection, function configuration, and mode setting in a wide range of electronic devices.

The switch features a binary coded output, allowing you to select multiple settings with a single component rather than using multiple individual DIP switches. The KDS series is engineered with lead dimensions that are common with standard ICs, enabling seamless integration with other electronic components on your PCB for high-density mounting applications.

The “KINK” structure of the tail section prevents lifting during solder dipping, ensuring reliable and consistent soldering results. The KDS16-422R-F model features a flat-type actuator designed for operation with a standard screwdriver, making it ideal for settings that require occasional adjustment but should remain protected from accidental changes.

Whether you’re designing industrial control systems, communication equipment, or hobby electronics projects, this KDS Series rotary DIP code switch delivers the precision and durability you need.

Key Features

IC-Compatible Lead Pitch

Features standard IC lead dimensions, allowing for continuous mounting on printed circuit boards alongside other IC components and enabling high-density PCB layouts.

Binary Coded Output

Provides binary coded output with both Real Code and Complement Code options available, allowing multiple settings to be selected with a single rotary switch instead of multiple individual DIP switches.

KINK Structure for Reliable Soldering

Engineered with a specialized KINK structure in the tail section that prevents lifting during solder dipping, ensuring consistent and reliable solder connections during PCB assembly.

Flat-Type Screwdriver Actuator

Features a flat-type actuator designed for operation with a standard screwdriver, providing secure and precise adjustment while preventing accidental changes during normal operation.

High-Density Mounting Capability

The compact design and IC-compatible footprint allow for mixing with other electronic circuit components, enabling high-density mounting in space-constrained applications.

Multiple Actuator Options Available

While the KDS16-422R-F features a flat-type actuator, the KDS series is available with various actuator types including indicator type, knob type, and shaft type to suit different application requirements.

Reliable Contact Design

Manufactured with precision contacts that ensure reliable electrical connections and consistent performance over thousands of switching cycles.

Wide Application Compatibility

Suitable for industrial controls, communication equipment, test instruments, and any application requiring reliable configuration or address selection.

Specifications

• Series: KDS Series

• Model: KDS16-422R-F

• Switch Type: Rotary DIP Code Switch

• Mounting Type: Through-Hole PCB Mount

• Lead Pitch: Standard IC pitch (2.54mm typical)

• Actuator Type: Flat Type (screwdriver operated)

• Circuit Configuration: Binary to decimal or binary to hexadecimal options available

• Tail Structure: KINK structure for anti-lifting during soldering

• Mounting Compatibility: Can be mixed with ICs and other electronic components for high-density mounting

• Operating Life: High durability design suitable for regular configuration changes

Common Applications

• Industrial control systems

• Communication equipment address selection

• PCB configuration and function selection

• Test and measurement instruments

• Audio equipment settings

• Computer peripheral configuration

• Embedded systems development

• Hobby electronics projects

Package Contents

• 1 x KDS16-422R-F KDS Series Rotary DIP Code Switch

---
