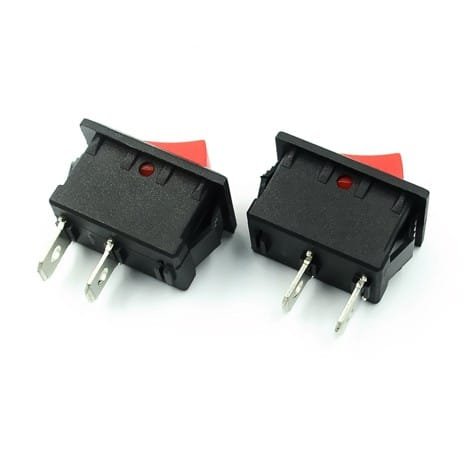

KCD1-11-2P Rocker Switch

Description

Product Description:

The KCD1-11-2P is a versatile and durable single-hole mount rocker switch, commonly known as a “boat switch” due to its distinctive oval shape. This heavy-duty switch is rated for 15A/250V AC, making it suitable for controlling a wide range of electrical appliances, power tools, automotive equipment, and marine applications. The “11” in its model number indicates it is a Single Pole, Single Throw (SPST) ON-OFF switch, providing simple two-position control. It features a robust construction with a smooth rocker action, silver-plated brass contacts for optimal conductivity, and a flame-retardant PC housing for enhanced safety. Designed for easy panel mounting in a standard 19x13mm rectangular cutout, this switch is an essential and reliable component for any electrical project requiring straightforward power control.

Key Features:

• High Current Rating: Robust 15A/250V AC capacity handles high-power applications with ease.

• SPST ON-OFF Function: Simple and reliable two-position operation (Open or Closed circuit).

• Durable Construction: Features silver-plated brass terminals for excellent conductivity and corrosion resistance, housed in flame-retardant PC material.

• Easy Panel Mounting: Designed for a standard 19mm x 13mm rectangular cutout, with a secure snap-in or screw-on mounting design.

• Wide Application: Ideal for use in power supplies, industrial equipment, automotive wiring, marine panels, and home appliances.

Specifications:

• Model: KCD1-11-2P

• Switch Type: SPST (Single Pole, Single Throw), ON-OFF

• Rated Capacity: 15A 250V AC / 20A 125V AC

• Contact Material: Silver Plated Brass

• Housing Material: Flame Retardant PC (Polycarbonate)

• Terminal Type: Quick-Connect .187″ (4.8mm) Tab

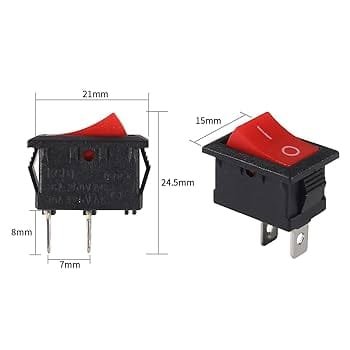

• Panel Cutout Size: 19mm x 13mm (Standard)

• Electrical Life: >10,000 cycles

• Operation Type: Rocker

Package Content:

• 1 x KCD1-11-2P Rocker Switch

Product Description (وصف المنتج):

KCD1-11-2P هو مفتاح متعدد الاستخدامات ومتين للتركيب في فتحة مفردة، يُعرف commonly باسم “مفتاح القارب” due to شكله البيضاوي المميز. تم تصنيف هذا المفتاح المتين لتحمل 15 أمبير/250 فولت تيار متردد، مما يجعله مناسبًا للتحكم في مجموعة واسعة من الأجهزة الكهربائية، والأدوات الكهربائية، ومعدات السيارات، والتطبيقات البحرية. يشير الرمز “11” في رقم الموديل إلى أنه مفتاح قطب فردي، رمي فردي (SPST) تشغيل-إيقاف، مما يوفر تحكمًا بسيطًا في وضعين. يتميز ببناء قوي مع حركة ميكانيكية سلسة، ونقاط اتصال من النحاس المطلي بالفضة للتوصيلية المثلى، وعلبة من البولي كربونات مقاومة للاحتراق لسلامة محسنة. مصمم للتركيب السهل في اللوحة في فتحة مستطيلة قياسية 19×13 ملم، هذا المفتاح هو مكون أساسي وموثوق لأي مشروع كهربائي يتطلب تحكمًا مباشرًا في الطاقة.

Key Features (الميزات الرئيسية):

• تصنيف تيار عالي: سعة قوية 15 أمبير/250 فولت تيار متردد تتعامل مع التطبيقات عالية الطاقة بسهولة.

• وظيفة SPST تشغيل-إيقاف: عملية بسيطة وموثوقة في وضعين (دائرة مفتوحة أو مغلقة).

• بناء متين: يتميز بأطراف من النحاس المطلي بالفضة لتوصيلية ممتازة ومقاومة للتآكل، موجودة في مادة بولي كربونات مقاومة للاحتراق.

• تركيب سهل في اللوحة: مصمم لفتحة مستطيلة قياسية 19 ملم × 13 ملم، مع تصميم تركيب آمن بالالتصاق أو بالبراغي.

• تطبيق واسع: مثالي للاستخدام في مصادر الطاقة، والمعدات الصناعية، وتوصيلات السيارات، لوحات القوارب، والأجهزة المنزلية.

Specifications (المواصفات):

• الموديل: KCD1-11-2P

• نوع المفتاح: SPST (قطب فردي، رمي فردي)، تشغيل-إيقاف

• السعة المقننة: 15 أمبير 250 فولت تيار متردد / 20 أمبير 125 فولت تيار متردد

• مادة التلامس: نحاس مطلي بالفضة

• مادة الغلاف: بولي كربونات مقاوم للاحتراق

• نوع الطرف: توصيل سريع .187″ (4.8 ملم)

• مقاس فتحة اللوحة: 19 ملم × 13 ملم (قياسي)

• العمر الكهربائي: >10,000 دورة

• نوع التشغيل: ميكانيكي

Package Content (محتويات العلبة):

• ١ × مفتاح ميكانيكي KCD1-11-2P
