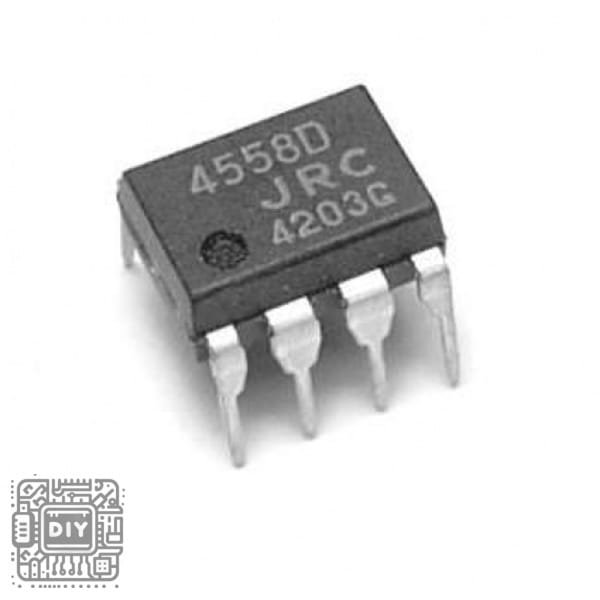

JRC4558 Dual Operational Amplifier IC – High Slew Rate, Low Noise

Product Description

The JRC4558 Dual Op-Amp is a high-performance, internally compensated dual operational amplifier known for its excellent combination of speed, low noise, and low distortion. Originally developed by Japan Radio Company (JRC), this IC has become an industry standard, particularly revered in audio applications. It features internal frequency compensation for stable operation without external components, a high slew rate for fast signal response, and minimal crossover distortion. While it can operate from a single supply, it is most commonly used in dual-supply configurations typical of professional audio equipment, guitar pedals, mixers, and high-fidelity systems. The JRC4558 delivers the clean signal amplification and robust performance demanded by discerning audio engineers and electronics enthusiasts.

Key Features

• Excellent Audio Performance: Features low noise and low harmonic distortion, making it a classic choice for pre-amplifiers, active filters, and audio mixers.

• High Slew Rate: Offers a high slew rate (1.3 V/µs typical) for fast signal response, minimizing distortion of high-frequency audio content.

• Internally Frequency Compensated: No external components are required for frequency compensation, ensuring stability and ease of circuit design.

• Short-Circuit Protection: Includes built-in output short-circuit protection, enhancing the durability and reliability of your designs.

• Wide Supply Voltage Range: Operates from a wide range of split (dual) supplies (±4V to ±18V) or a single supply (8V to 36V).

• Low Input Offset Voltage: Provides good DC performance for precision applications.

Technical Specifications

• IC Part Number: NJM4558, JRC4558D (DIP), JRC4558ID (SOIC)

• Type: Dual Operational Amplifier

• Number of Channels: 2

• Supply Voltage (Dual): ±4V to ±18V

• Supply Voltage (Single): 8V to 36V

• Input Offset Voltage: 0.5 mV (typical)

• Slew Rate: 1.3 V/µs (typical)

• Gain Bandwidth Product: 3 MHz (typical)

• Input Noise Voltage: 5 nV/√Hz (typical)

• Output Current: 10 mA

• Package: 8-Pin DIP, SOIC

Package Contents

• 1 x JRC4558 Dual Operational Amplifier IC (Package type as selected).

الدائرة المتكاملة JRC4558 مكبر العمليات المزدوج – معدل انحراف عالي، ضوضاء منخفضة

وصف المنتج

الميزات الرئيسية

• أداء صوتي ممتاز: يتميز بانخفاض الضوضاء والتشويه التوافقي، مما يجعله خيارًا كلاسيكيًا للمضخمات المبدئية، المرشحات النشطة، وخلاطات الصوت.

• معدل انحراف عالي: يقدم معدل انحراف عالي (1.3 فولت/ميكروثانية) لاستجابة سريعة للإشارة، مما يقلل من تشويه محتوى التردد العالي في الصوت.

• معوض التردد داخليًا: لا يلزم وجود مكونات خارجية لتعويض التردد، مما يضمن الاستقرار وسهولة تصميم الدائرة.

• حماية من الدائرة القصيرة: تتضمن حماية مدمجة ضد الدائرة القصيرة في المخرج، مما يعزز متانة وموثوقية تصاميمك.

• نطاق جهد تغذية واسع: يعمل من نطاق واسع من مصادر الطاقة المزدوجة (±4 فولت إلى ±18 فولت) أو مصدر طاقة مفرد (8 فولت إلى 36 فولت).

• جهد إزاحة مدخل منخفض: يوفر أداء تيار مستمر جيد للتطبيقات الدقيقة.

المواصفات الفنية

• رقم الدائرة المتكاملة: JRC4558D (DIP)

• النوع: مضخم عمليات مزدوج

• عدد القنوات: 2

• جهد التغذية (مزدوج): ±4 فولت إلى ±18 فولت

• جهد التغذية (مفرد): 8 فولت إلى 36 فولت

• جهد إزاحة المدخلات: 0.5 ملي فولت (نموذجي)

• معدل الانزياح: 1.3 فولت/ميكروثانية (نموذجي)

• ناتج عرض النطاق الترددي للكسب: 3 ميجا هرتز (نموذجي)

• ضوضاء مدخل الجهد: 5 نانو فولت/√هرتز (نموذجي)

• تيار الخرج: 10 ملي أمبير

• الغلاف: 8 دبابيس DIP، SOIC

محتويات العلبة

• 1 × دائرة مكبر العمليات المزدوج JRC4558 (نوع الغلاف كما هو محدد).
