Description

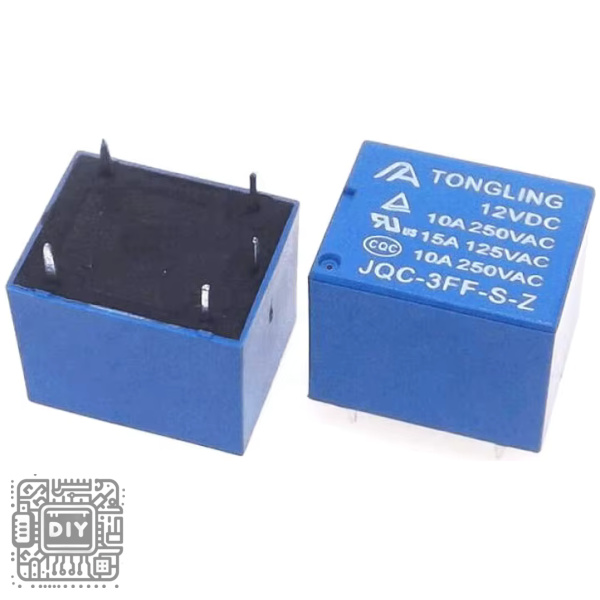

Relay 12V 5-Pin Conversion Type 10A 250VAC JQC-3FF 1 Channel Relay

Control high-power devices with your low-voltage microcontroller using this JQC-3FF 1 Channel Relay, a reliable 12V electromechanical relay with 5-pin conversion type (SPDT) contacts. This high-quality relay provides a safe and efficient switching interface between your control systems and high-voltage AC or DC loads up to 10A at 250VAC or 10A at 30VDC .

The JQC-3FF relay features a 12V coil voltage and 5-pin configuration offering both normally open (NO) and normally closed (NC) contacts along with a common (COM) terminal. This conversion type arrangement gives you maximum flexibility for your switching applications, allowing you to choose whether your load is powered when the relay is energized or de-energized . The relay is housed in a durable plastic casing with clearly marked terminals for easy identification and installation .

Ideal for industrial control systems, automotive applications, home automation, and various DIY electronics projects, this JQC-3FF relay is designed for reliable operation with a long mechanical and electrical life . The compact form factor allows for easy integration into custom PCBs, relay modules, and control panels where space is limited . Whether you’re building a PLC interface, automating machinery, controlling automotive accessories, or switching industrial equipment, this 12V relay delivers dependable performance with simple control requirements .

Key Features

12V Coil Voltage

Designed to operate directly from 12V systems, making it ideal for automotive applications, industrial control panels, and projects using 12V power supplies .

10A Contact Rating

Rated for 10A at 250VAC or 10A at 30VDC, capable of switching a wide range of loads including lighting, fans, pumps, motors, and household appliances with confidence .

SPDT Contact Configuration

Features 5-pin conversion type (SPDT) contacts with Common (COM), Normally Open (NO), and Normally Closed (NC) terminals, giving you the flexibility to choose normally open or normally closed operation .

High-Quality JQC-3FF Construction

Manufactured to high standards with reliable internal contacts and durable plastic housing, ensuring consistent switching performance and long operational life across thousands of cycles .

Clear Terminal Markings

Terminals are clearly marked with COM, NO, and NC labels, along with coil polarity indicators (+ and -), making wiring simple and reducing installation errors .

Compact Form Factor

Small size allows for easy integration into custom circuit boards, relay modules, and space-constrained projects where component density is important .

Suitable for 12V Systems

Perfect for automotive electronics, battery-powered systems, and industrial control panels that operate on 12V DC power .

Wide Application Range

Suitable for controlling AC and DC loads including lights, motors, solenoids, pumps, fans, heaters, and various household and industrial equipment .

Reliable Switching

Engineered for consistent, bounce-free switching with good contact stability, ensuring reliable operation in critical applications .

Through-Hole Mounting

Standard DIP pin configuration allows for easy soldering onto PCBs, breadboards, and perfboards, as well as simple replacement in existing circuits .

Specifications

Pin Configuration

Note: Pin numbering may vary; always check the markings on the relay case.

Wiring Diagram

Control with Transistor (Recommended)

12V ---+--- Relay Coil+ (Pin 1)
       |
       +--- 10kΩ --- GPIO Pin (optional pull-up)

GPIO Pin --- 1kΩ --- Base of NPN Transistor (e.g., 2N2222, BC547)
Emitter of Transistor --- GND
Collector of Transistor --- Relay Coil- (Pin 2)

Flyback Diode (1N4148 or 1N4007) across coil: Cathode to Pin 1, Anode to Pin 2

Using Optocoupler for Isolation

Control Side              Relay Side
-----------              ----------
GPIO Pin --- 470Ω --- Anode of Optocoupler LED
GND ------------- Cathode of Optocoupler LED
Optocoupler Output --- Relay Coil+ (Pin 1)
12V ----------------- Relay Coil+ (Pin 1)
Relay Coil- (Pin 2) --- GND (Relay Side)

Arduino Code Example (with Driver Circuit)

const int controlPin = 7;

void setup() {
  pinMode(controlPin, OUTPUT);
  digitalWrite(controlPin, LOW);  // Relay off
  Serial.begin(9600);
  Serial.println("12V JQC-3FF Relay Ready");
}

void loop() {
  // Turn relay on
  digitalWrite(controlPin, HIGH);
  Serial.println("Relay ON - COM connected to NO");
  delay(2000);

  // Turn relay off
  digitalWrite(controlPin, LOW);
  Serial.println("Relay OFF - COM connected to NC");
  delay(2000);
}

Load Connection Examples

Common Applications

• Industrial control systems and PLC interfaces

• Automotive electronics and accessories

• Home automation and smart lighting

• Motor and pump control

• HVAC and ventilation systems

• Security systems and alarms

• Robotics and automation

• Power distribution switching

• Educational electronics projects

• DIY Arduino and Raspberry Pi projects

Important Usage Notes

• Always use a flyback diode (1N4148 or 1N4007) across the relay coil when driving from transistors to protect against inductive kickback

• Use appropriate driver transistors (NPN like 2N2222, BC547) for control from microcontroller pins

• For 12V relay, do not drive directly from 5V microcontroller pins; always use a transistor driver circuit

• Ensure adequate spacing between high-voltage and low-voltage wiring

• Use proper insulation and enclosures for high-voltage applications

• Do not exceed the rated current or voltage to prevent contact welding or damage

Package Contents

• 1 x JQC-3FF 12V SPDT Relay
