Description

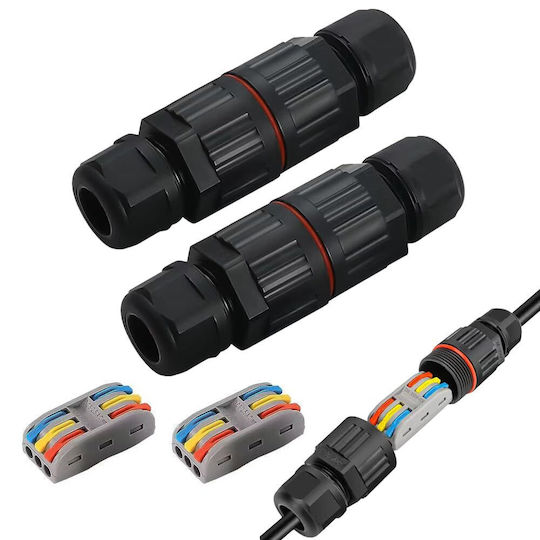

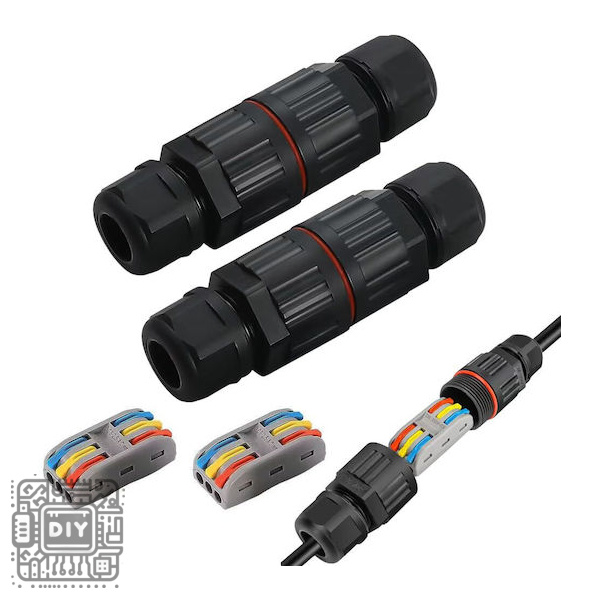

IP68 Waterproof Wire Connectors – 3-Pin Electric Cable Connector Quick Fast Terminals

Create secure, weatherproof electrical connections for your outdoor and marine projects with these IP68 Waterproof Wire Connector. This 3-pin cable connector set provides a reliable, quick-connect solution for joining electrical wires in demanding environments where moisture, dust, and immersion are concerns. With an IP68 waterproof rating, these connectors are fully protected against continuous immersion in water, making them ideal for outdoor lighting, garden irrigation systems, marine electronics, automotive applications, and underwater equipment.

The connector features a screw-lock coupling mechanism that ensures a tight, secure connection that won’t accidentally disconnect due to vibration or movement. Each pin is pre-soldered to a length of flexible silicone or PVC cable, simplifying installation and ensuring a reliable electrical path. The connectors are typically available in male-female pairs, with color-coded or numbered pins for easy identification and correct polarity alignment during assembly.

Key Features

IP68 Waterproof Rating

Fully sealed against dust and protected against continuous immersion in water, making these connectors suitable for underwater applications, outdoor installations, and harsh environments.

Quick and Easy Connection

Screw-lock design allows for fast, tool-free mating and unmating of connectors. Simply align the pins, push together, and tighten the locking nut for a secure connection.

Pre-Wired Design

Each connector comes with pre-soldered wires (typically 20-25cm in length), eliminating the need for soldering inside the connector housing. Simply connect your existing wires to the pigtails.

Durable Construction

Housing is made from high-strength engineering plastic (typically PA66 or similar) with excellent weather resistance, UV protection, and impact resistance for long-term outdoor use.

Secure Screw-Lock Coupling

The threaded locking mechanism prevents accidental disconnection due to vibration, pulling, or movement, ensuring reliable operation in mobile or high-vibration applications.

Corrosion-Resistant Contacts

Gold-plated or tin-plated brass pins provide excellent conductivity and resist corrosion, ensuring long-term reliable electrical performance even in wet or salty environments.

Polarity Protection

Numbered or color-coded pins (typically 1,2,3 or red, black, yellow) help prevent incorrect wiring connections during assembly.

Specifications

• Waterproof Rating: IP68 (dust-tight, continuous immersion)

• Number of Pins: 3

• Current Rating: 5A – 10A (depending on pin size and version)

• Voltage Rating: 300V – 600V AC/DC

• Wire Gauge: Pre-wired with 20-24 AWG silicone or PVC cable

• Wire Length: Approximately 20-25cm (varies by manufacturer)

• Contact Material: Brass with gold or tin plating

• Housing Material: PA66 (Nylon) engineering plastic

• Coupling Type: Threaded screw-lock

• Operating Temperature: -25°C to +85°C

• Connector Type: Male and female pair

Common Applications

• Outdoor LED lighting and landscape lighting

• Garden irrigation and sprinkler systems

• Marine electronics and boat wiring

• Automotive and motorcycle lighting

• Underwater equipment and pumps

• Security cameras and outdoor sensors

• Solar panel wiring connections

• RV and caravan electrical systems

• Industrial automation and outdoor controls

Wiring Instructions

1. Strip the insulation from your existing wire ends (approximately 5-8mm)

2. Connect your wires to the pigtail wires of the connector using solder, crimp connectors, or waterproof wire nuts

3. Use heat shrink tubing over connections for additional moisture protection (recommended)

4. Align the male and female connector halves, ensuring pins match correctly

5. Push together firmly and tighten the threaded locking nut

Package Contents

• 1 x IP68 Waterproof Connector (with pre-wired pigtail)

---

موصلات أسلاك مقاومة للماء IP68 – موصل كابل كهربائي سريع 3 أطراف

أنشئ توصيلات كهربائية آمنة ومقاومة للعوامل الجوية لمشاريعك الخارجية والبحرية باستخدام موصلات الأسلاك المقاومة للماء IP68. توفر مجموعة الموصلات ثلاثية الأطراف هذه حلاً سريعًا وموثوقًا للتوصيل للأسلاك الكهربائية في البيئات الصعبة حيث تشكل الرطوبة والغبار والغمر مصدر قلق. مع تصنيف مقاومة الماء IP68، فإن هذه الموصلات محمية بالكامل ضد الغمر المستمر في الماء، مما يجعلها مثالية للإضاءة الخارجية وأنظمة الري بالحدائق والإلكترونيات البحرية وتطبيقات السيارات والمعدات تحت الماء.

يتميز الموصل بآلية قفل لولبية تضمن اتصالاً محكمًا وآمنًا لا ينفصل بسبب الاهتزاز أو الحركة. كل طرف ملحوم مسبقًا بطول من كابل السيليكون أو PVC المرن، مما يبسط التثبيت ويضمن مسارًا كهربائيًا موثوقًا. الموصلات متوفرة عادة كأزواج ذكر-أنثى، مع أطراف مرمزة بالألوان أو الأرقام لتحديد سهل ومحاذاة قطبية صحيحة أثناء التجميع.

المميزات الرئيسية

تصنيف مقاومة الماء IP68

مغلقة بالكامل ضد الغبار ومحمية ضد الغمر المستمر في الماء، مما يجعل هذه الموصلات مناسبة للتطبيقات تحت الماء والتركيبات الخارجية والبيئات القاسية.

اتصال سريع وسهل

يسمح تصميم القفل اللولبي بالاقتران والفصل السريع للموصلات بدون أدوات. ما عليك سوى محاذاة الأطراف والضغط معًا وربط الصامولة لقفل الاتصال.

تصميم بأسلاك مسبقة

يأتي كل موصل بأسلاك ملحومة مسبقًا، مما يلغي الحاجة إلى اللحام داخل غلاف الموصل. ما عليك سوى توصيل الأسلاك الموجودة لديك بالأسلاك القصيرة.

هيكل متين

الغلاف مصنوع من بلاستيك هندسي عالي القوة مع مقاومة ممتازة للعوامل الجوية ومقاومة للأشعة فوق البنفسجية ومقاومة للصدمات للاستخدام الخارجي طويل الأمد.

اقتران قفل لولبي آمن

يمنع آلية القفل الملولب الانفصال العرضي بسبب الاهتزاز أو السحب أو الحركة، مما يضمن تشغيلًا موثوقًا في التطبيقات المتنقلة أو عالية الاهتزاز.

نقاط تلامس مقاومة للتآكل

توفر دبابيس النحاس المطلية بالذهب أو القصدير موصلية ممتازة وتقاوم التآكل، مما يضمن أداء كهربائي موثوق طويل الأمد حتى في البيئات الرطبة أو المالحة.

حماية القطبية

تساعد الأطراف المرقمة أو الملونة في منع توصيلات الأسلاك الخاطئة أثناء التجميع.

المواصفات الفنية

• تصنيف مقاومة الماء: IP68

• عدد الأطراف: 3

• تصنيف التيار: 5A – 10A

• تصنيف الجهد: 300V – 600V

• مقياس السلك: سلك سيليكون أو PVC 20-24 AWG

• طول السلك: حوالي 20-25 سم

• مادة التلامس: نحاس مطلي بالذهب أو القصدير

• مادة الهيكل: بلاستيك هندسي PA66

• نوع الاقتران: قفل لولبي ملولب

• درجة حرارة التشغيل: -25 درجة مئوية إلى +85 درجة مئوية

• نوع الموصل: زوج ذكر وأنثى

التطبيقات الشائعة

• إضاءة LED الخارجية وإضاءة المناظر الطبيعية

• أنظمة الري بالحدائق

• إلكترونيات القوارب والأسلاك البحرية

• إضاءة السيارات والدراجات النارية

• المعدات والمضخات تحت الماء

• كاميرات المراقبة وأجهزة الاستشعار الخارجية

• توصيلات أسلاك الألواح الشمسية

• الأنظمة الكهربائية للمركبات الترفيهية

• الأتمتة الصناعية وأجهزة التحكم الخارجية

محتويات العلبة

• 1 × موصل مقاوم للماء IP68  (مع سلك قصير)
