ICL8038 Medium Low Frequency Signal Generator Module – 10Hz-450KHz Triangular/Rectangular/Sine Wave Output (DC 12V-15V)

Generate professional-grade test signals for your electronic projects with this ICL8038 Medium Low Frequency Signal Generator Module, a versatile waveform generator board capable of producing triangular, rectangular (square), and sine waves across a wide frequency range of 10Hz to 450kHz. Based on the classic ICL8038 integrated circuit, this module is an essential tool for electronics testing, circuit prototyping, audio equipment repair, and educational laboratories.

The module operates on a DC power supply of 12V to 15V and features five selectable frequency ranges, allowing precise adjustment of output frequencies from very low to moderately high frequencies. Five onboard potentiometers provide independent control over frequency, square wave duty cycle, sine wave linearity, output amplitude, and square wave linearity, giving you complete command over the output waveform characteristics. The low distortion sine wave and excellent triangular wave linearity ensure clean, accurate signals for sensitive applications.

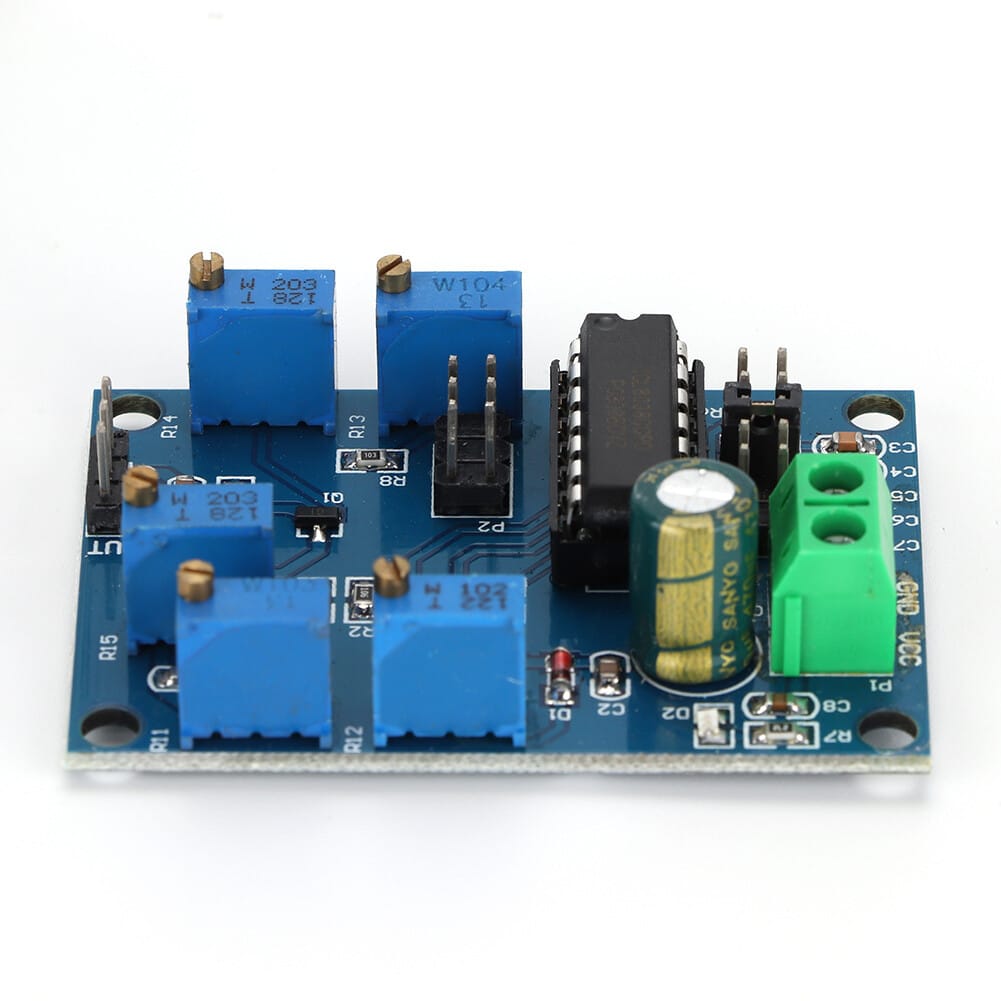

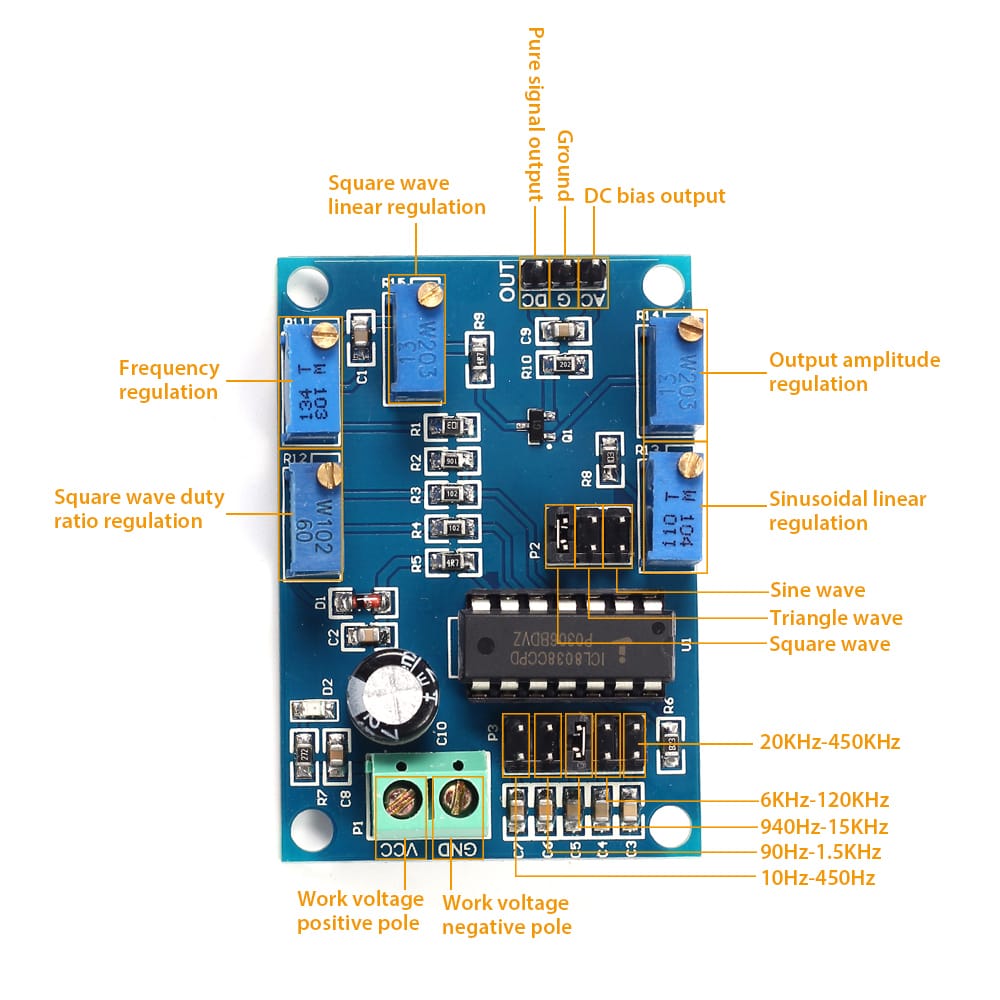

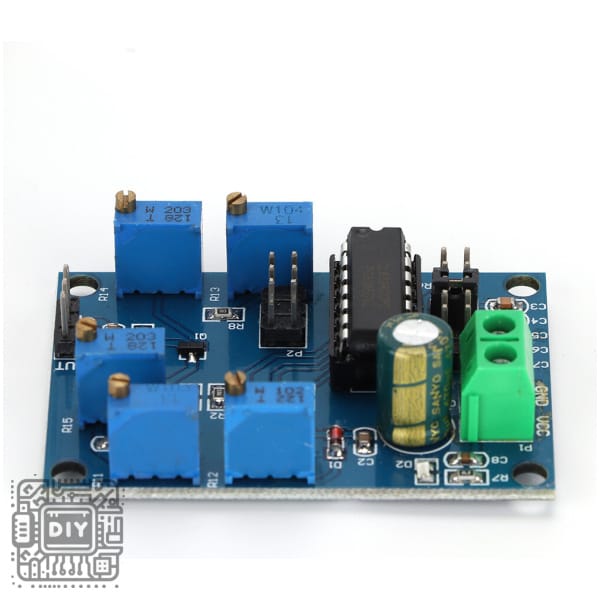

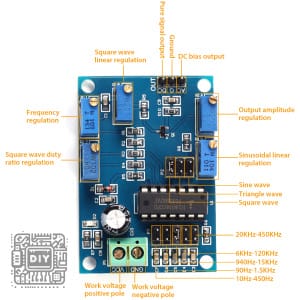

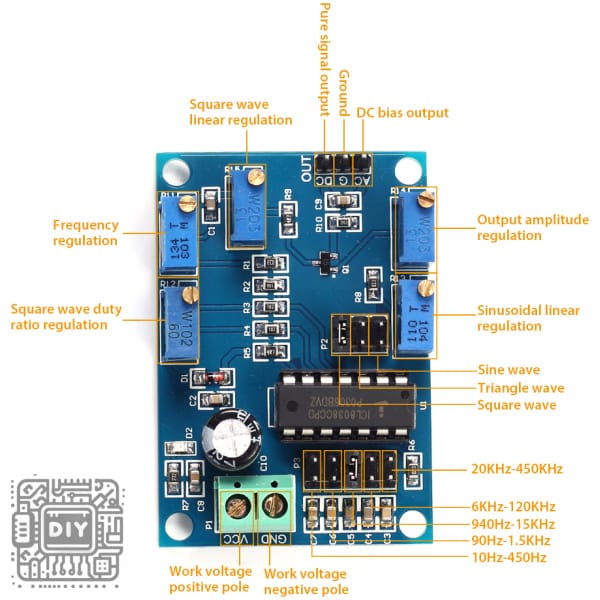

This compact module includes clearly labeled interfaces for power input and signal output, with jumper selectors for choosing between the three waveform types and the five frequency sub-ranges. Whether you’re testing audio amplifiers, calibrating equipment, driving piezoelectric elements, or learning about waveform generation, this ICL8038-based signal generator provides the reliability and versatility you need.

Key Features

Three Waveform Outputs

Generates triangular waves (ideal for scanning signals), square waves (for switching and trigger signals), and sine waves (for test signals, drive signals, and carrier frequencies).

Wide Frequency Range

Covers frequencies from 10Hz to 450kHz across five selectable sub-ranges, allowing you to work with both low-frequency audio signals and higher-frequency applications.

Five Selectable Frequency Sub-Ranges

Adjustable via jumper:

• 10Hz – 450Hz

• 90Hz – 1.5kHz

• 940Hz – 15kHz

• 6kHz – 120kHz

• 20kHz – 450kHz

Low Distortion Sine Wave

Delivers sine wave distortion as low as 1%, ensuring clean, high-quality signals for audio testing and precision applications.

Adjustable Duty Cycle (Square Wave)

Square wave duty cycle is adjustable from 2% to 98%, providing flexibility for pulse-width modulation and timing applications.

Independent Control Potentiometers

Five onboard potentiometers offer precise adjustment of frequency, square wave duty cycle, sine wave linearity, output amplitude, and square wave linearity.

Jumper-Based Waveform Selection

Allows quick selection between triangular, square, or sine wave outputs without complicated setup.

Compact and Portable Design

Board dimensions of approximately 54.5mm x 37.8mm make it easy to integrate into test setups, enclosures, or portable toolkits.

Low Temperature Drift

Temperature drift of only 50ppm/°C ensures stable frequency output across varying operating conditions.

Wide Operating Temperature Range

Operates reliably from 0°C to 70°C, suitable for most indoor laboratory and workshop environments.

Specifications

Jumper Configuration

Control Potentiometers

Pin Configuration

Wiring Diagram

Basic Connection

DC Power Supply (12V-15V) -----> VCC (+)
                           -----> GND (-)

Oscilloscope/Multimeter -----> OUT (Signal Output)
                           -----> GND

Adjustment Guide

Setting Up the Signal Generator

1. Connect a 12V-15V DC power supply to the VCC and GND terminals

2. Connect an oscilloscope or multimeter to the OUT and GND terminals

3. Select the desired waveform using jumper P2:

   • Triangular wave: Connect P2 jumpers accordingly

   • Square wave: Connect P2 jumpers accordingly

   • Sine wave: Connect P2 jumpers accordingly

4. Select the appropriate frequency range using jumper P3:

   • Low frequency range (10Hz-450Hz): Set P3 accordingly

   • Higher frequency ranges: Set P3 accordingly

5. Adjust the frequency using potentiometer P1

6. For square wave output, adjust duty cycle using potentiometer P4

7. Adjust output amplitude using potentiometer P6

Fine-Tuning Sine Wave Linearity

• Adjust potentiometer P5 while observing the sine wave on an oscilloscope

• Adjust until the sine wave appears clean and symmetrical with minimal distortion

Fine-Tuning Square Wave Linearity

• Adjust potentiometer P7 while observing the square wave on an oscilloscope

• Adjust for sharp transitions and flat tops/bottoms

Output Waveform Characteristics

Common Applications

• Audio amplifier testing and characterization

• Electronic circuit prototyping and debugging

• Educational laboratory demonstrations

• Sensor excitation and signal conditioning

• PWM control signal generation

• Frequency response testing

• Filter design and validation

• Calibration of oscilloscopes and frequency counters

• Driving piezoelectric elements and transducers

• DIY function generator projects

Important Usage Notes

• Ensure the power supply voltage does not exceed 15V to prevent damage to the ICL8038 IC

• Allow the module to warm up for a few minutes for optimal frequency stability

• For best results, observe the output waveform on an oscilloscope while making adjustments

• The frequency range is determined by the P3 jumper setting; start with lower ranges for coarse adjustment before fine-tuning

• Output amplitude varies with frequency; adjust P6 as needed for different frequency settings

• The module is designed for indoor use; protect from moisture and extreme temperatures

Package Contents

• 1 x ICL8038 Signal Generator Module

• (DC power supply not included)

وحدة مولد إشارات منخفضة التردد ICL8038 – مخرجات موجة مثلثة/مستطيلة/جيبية من 10 هرتز إلى 450 كيلوهرتز (12V-15V DC)

أنشئ إشارات اختبار بجودة احترافية لمشاريعك الإلكترونية باستخدام وحدة مولد الإشارات منخفضة التردد ICL8038، وهي لوحة مولد موجات متعددة الاستخدامات قادرة على إنتاج موجات مثلثة ومستطيلة وجيبية عبر نطاق تردد واسع من 10 هرتز إلى 450 كيلوهرتز. استنادًا إلى الدائرة المتكاملة الكلاسيكية ICL8038، تعتبر هذه الوحدة أداة أساسية لاختبار الإلكترونيات ونمذجة الدوائر الأولية وإصلاح معدات الصوت والمختبرات التعليمية .

تعمل الوحدة على مصدر طاقة تيار مستمر من 12V إلى 15V وتتميز بخمسة نطاقات تردد قابلة للتحديد، مما يسمح بضبط دقيق لترددات الخرج من منخفضة جدًا إلى متوسطة الارتفاع. توفر خمسة مقاييس جهد مدمجة تحكمًا مستقلاً في التردد ودورة عمل الموجة المربعة وخطية الموجة الجيبية وسعة الخرج وخطية الموجة المربعة، مما يمنحك تحكمًا كاملاً في خصائص شكل الموجة الناتجة . يضمن انخفاض تشويه الموجة الجيبية والخطية الممتازة للموجة المثلثة إشارات نظيفة ودقيقة للتطبيقات الحساسة .

تتضمن هذه الوحدة المدمجة واجهات محددة بوضوح لإدخال الطاقة وخرج الإشارة، مع محددات اختيار للتبديل بين أنواع الموجات الثلاثة ونطاقات التردد الفرعية الخمسة . سواء كنت تختبر مضخمات الصوت أو تعاير المعدات أو تقود عناصر كهرضغطية أو تتعلم توليد الموجات، فإن مولد الإشارات القائم على ICL8038 هذا يوفر الموثوقية والتنوع الذي تحتاجه .

المميزات الرئيسية

ثلاثة مخرجات موجية

ينتج موجات مثلثة، وموجات مربعة، وموجات جيبية .

نطاق تردد واسع

يغطي ترددات من 10 هرتز إلى 450 كيلوهرتز عبر خمسة نطاقات فرعية قابلة للتحديد .

خمسة نطاقات تردد فرعية قابلة للتحديد

• 10 هرتز – 450 هرتز

• 90 هرتز – 1.5 كيلوهرتز

• 940 هرتز – 15 كيلوهرتز

• 6 كيلوهرتز – 120 كيلوهرتز

• 20 كيلوهرتز – 450 كيلوهرتز

انخفاض تشويه الموجة الجيبية

يقدم تشويه موجة جيبية منخفض يصل إلى 1%، مما يضمن إشارات نظيفة وعالية الجودة لاختبار الصوت والتطبيقات الدقيقة .

دورة عمل قابلة للتعديل (موجة مربعة)

دورة عمل الموجة المربعة قابلة للتعديل من 2% إلى 98% .

مقاييس جهد تحكم مستقلة

خمسة مقاييس جهد مدمجة تقدم ضبطًا دقيقًا للتردد ودورة عمل الموجة المربعة وخطية الموجة الجيبية وسعة الخرج وخطية الموجة المربعة .

اختيار الموجة عبر وصلة

تسمح بالتبديل السريع بين مخرجات الموجة المثلثة أو المربعة أو الجيبية دون إعداد معقد .

تصميم مضغوط ومحمول

أبعاد اللوحة حوالي 54.5 مم × 37.8 مم .

انجراف حراري منخفض

انجراف حراري 50 جزء في المليون/درجة مئوية فقط .

المواصفات الفنية

تكوين الوصلات

مقاييس الجهد

تكوين الأطراف

التطبيقات الشائعة

• اختبار وتوصيف مضخمات الصوت

• نمذجة وتصحيح الدوائر الإلكترونية

• العروض المعملية التعليمية

• إثارة أجهزة الاستشعار

• توليد إشارات تحكم PWM

• اختبار استجابة التردد

• تصميم المرشحات والتحقق من صحتها

• معايرة راسمات الذبذبات وعدادات التردد

• قيادة العناصر الكهرضغطية

• مشاريع مولدات وظائف DIY

محتويات العلبة

• 1 × وحدة مولد إشارات ICL8038
