Description

Product Description

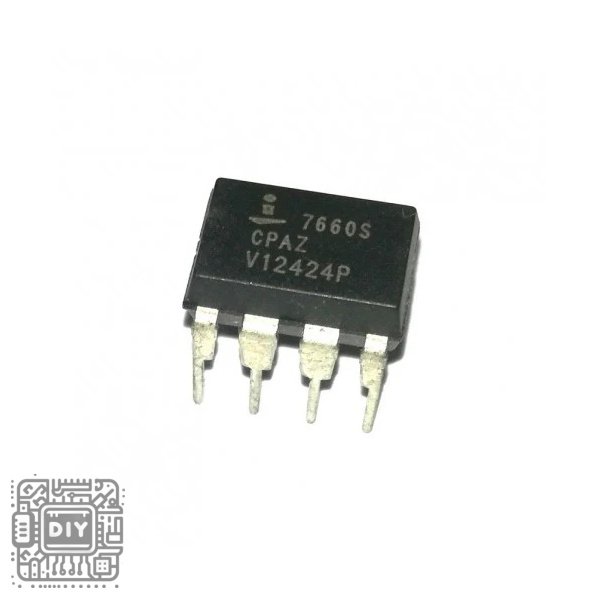

The ICL7660S is a monolithic, CMOS power supply circuit designed for efficient DC-DC voltage conversion. Its primary function is to generate a negative voltage equal to the positive input supply, effectively “inverting” the input voltage (e.g., creating -5V from a +5V input). It can also be configured to double the input voltage (e.g., creating +10V from a +5V input). Operating as a switched-capacitor “charge pump,” it requires only two external capacitors to function, making it an incredibly simple and cost-effective solution for generating a secondary voltage rail. The “S” version offers improved performance over the standard ICL7660, with lower output impedance and operation down to 1.5V. It is ideal for providing negative bias for op-amps, analog circuits, LCD displays, and data acquisition systems.

Key Featuresc

• Voltage Inversion & Doubling: Easily converts a positive input voltage to a negative output or doubles the input voltage with minimal external components.

• High Efficiency (99.9% typical): Uses capacitive charge pumping for highly efficient power conversion with minimal heat generation.

• Simple External Parts Count: Requires only two inexpensive capacitors (a pump capacitor and a reservoir capacitor) for basic operation.

• Wide Operating Voltage Range: Can operate from 1.5V to 10V (ICL7660S), making it suitable for both 3.3V and 5V logic systems.

• Low Power Consumption: CMOS technology ensures very low quiescent current, perfect for battery-powered devices.

• Improved “S” Version: Features reduced output impedance and reliable start-up at low voltages compared to the standard 7660.

Technical Specifications

• IC Part Number: ICL7660SCBA (or similar, depending on package)

• Function: DC-DC Voltage Converter / Charge Pump

• Input Voltage Range (V+): 1.5V to 10V

• Output Voltage: -V+ (for voltage inversion) or 2x V+ (for voltage doubling)

• Output Current Capability: Up to 20mA (dependent on input voltage and external capacitors)

• Operating Frequency: ~10 kHz (typical, can be adjusted with an external capacitor)

• External Components Required: 2 Capacitors (typically 10µF)

• Package: 8-Pin DIP, SOIC (as selected)

• Operating Temperature: 0°C to +70°C

Package Contents

• 1 x ICL7660S Voltage Converter IC

الدائرة المتكاملة ICL7660S لمحول الجهد – عاكس مضخة الشحن

وصف المنتج

الميزات الرئيسية

• عكس ومضاعفة الجهد: يحول بسهولة جهد الإدخال الموجب إلى جهد خرج سالب أو يضاعف جهد الإدخال باستخدام مكونات خارجية قليلة جدًا.

• كفاءة عالية (99.9%): يستخدم تقنية مضخة الشحن السعوية لتحقيق تحويل طاقة عالي الكفاءة مع حد أدنى من توليد الحرارة.

• عدد أجزاء خارجية بسيط: يتطلب فقط مكثفين خارجيين رخيصين (مكثف مضخة ومكثف تخزين) للتشغيل الأساسي.

• نطاق جهد تشغيل واسع: يمكن أن يعمل من 1.5 فولت إلى 10 فولت، مما يجعله مناسبًا لأنظمة المنطق بـ 3.3 فولت و 5 فولت.

• استهلاك منخفض للطاقة: تضمن تقنية CMOS استهلاك تيار منخفض جدًا في وضع الخمول، مما يجعله مثاليًا للأجهزة التي تعمل بالبطارية.

• نسخة “S” المحسنة: يتميز بمقاومة خرج مخفضة وتشغيل موثوق عند الفولتية المنخفضة مقارنة بالإصدار القياسي 7660.

المواصفات الفنية

• رقم الدائرة المتكاملة: ICL7660SCBA

• الوظيفة: محول جهد DC-DC / مضخة شحن

• نطاق جهد الإدخال: 1.5 فولت إلى 10 فولت

• جهد الخرج: -V+ (لعكس الجهد) أو 2x V+ (لمضاعفة الجهد)

• قدرة تيار الخرج: حتى 20 ملي أمبير (يعتمد على جهد الإدخال والمكثفات الخارجية)

• التردد التشغيلي: ~10 كيلو هرتز (يمكن تعديله بمكثف خارجي)

• المكونات الخارجية المطلوبة: 2 مكثف (عادة 10 ميكروفاراد)

• الغلاف: 8 دبابيس DIP، أو SOIC (حسب المختار)

• درجة حرارة التشغيل: 0°C إلى +70°C

محتويات العلبة

• 1 × دائرة متكاملة ICL7660S لمحول الجهد
