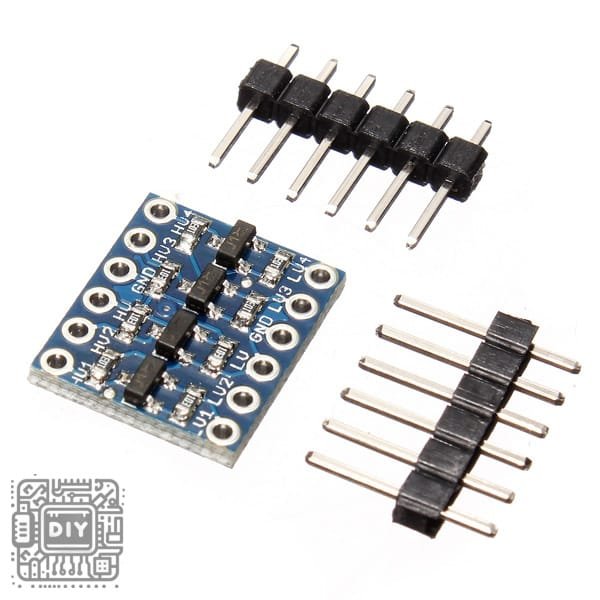

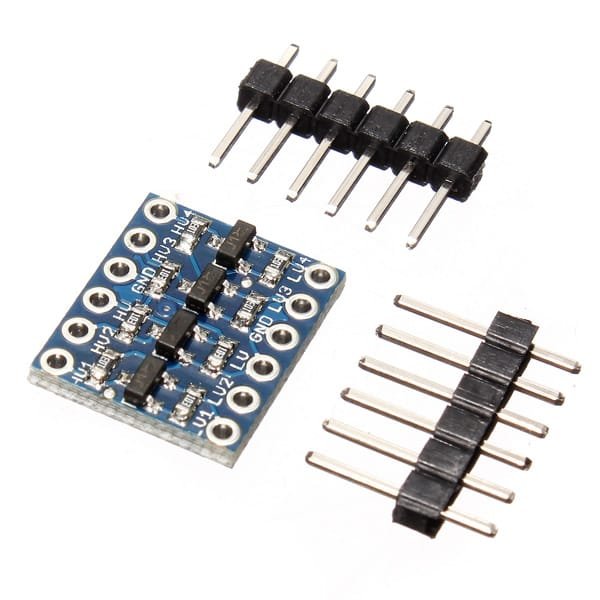

I2C Logic Level Converter Module – Bidirectional 5V to 3.3V Sensor Interface Board

Product Description

Ensure seamless communication between devices of different voltage levels with the I2C Logic Level Converter Module, an essential interface solution designed specifically for bridging 5V and 3.3V systems in embedded electronics and sensor networks. This sophisticated bidirectional level shifting module enables reliable data exchange between microcontrollers, sensors, and peripherals operating at different logic levels, preventing potential damage to 3.3V components while ensuring robust signal integrity across your entire system. The module utilizes a advanced MOSFET-based circuit design with pull-up resistors that provide automatic bidirectional voltage translation, making it particularly optimized for I2C communication buses where data lines require seamless two-way voltage conversion.

The I2C Logic Level Converter features four independent bidirectional channels, allowing simultaneous level shifting for multiple signal lines including SDA (Serial Data) and SCL (Serial Clock) for I2C communication, plus two additional general-purpose channels for other digital signals. Each channel operates completely automatically, detecting signal direction in real-time and providing appropriate voltage translation without requiring any direction control signals or complex configuration. The module’s efficient design ensures minimal signal delay and preserves waveform integrity, maintaining fast rise and fall times critical for high-speed I2C communication up to 400kHz (Fast Mode) and beyond. The robust construction includes ESD protection and noise filtering, ensuring reliable operation in electrically noisy environments.

Engineered for maximum compatibility and ease of use, the module features clearly labeled pin headers on both high-voltage (5V) and low-voltage (3.3V) sides, with dedicated power supply pins for each voltage domain. The compact PCB design includes mounting holes for secure installation, and the standard 2.54mm pin spacing ensures compatibility with breadboards, prototype boards, and standard connectors. The module operates without external power management, drawing minimal current from both voltage domains while providing clean, stable level shifting for sensitive digital communications. This makes it ideal for connecting 5V Arduino boards to 3.3V sensors, Raspberry Pi to 5V peripherals, or any mixed-voltage embedded system requiring reliable bidirectional communication.

Key Features

Bidirectional Voltage Translation

Automatically convert signals in both directions between 5V and 3.3V systems without direction control, perfect for I2C buses and bidirectional digital lines.

Four Independent Channels

Handle multiple signal lines simultaneously with four bidirectional channels, supporting I2C communication plus additional general-purpose digital signals.

High-Speed Compatibility

Support fast I2C communication up to 400kHz with minimal signal delay and preserved waveform integrity for reliable data transmission.

Plug-and-Play Operation

Install easily with clearly marked pinouts and no configuration required, featuring automatic direction detection and voltage translation.

Robust Circuit Protection

Ensure system reliability with built-in ESD protection and noise filtering for stable operation in challenging electrical environments.

Technical Specifications

• Voltage Translation: 5V ↔ 3.3V Bidirectional

• Channels: 4 independent bidirectional channels

• I2C Support: Full SDA/SCL compatibility

• Maximum Frequency: >400kHz (I2C Fast Mode)

• Operating Voltage: High Side: 1.8V-5V, Low Side: 1.8V-3.3V

• Current Consumption: <10μA quiescent current

• Signal Delay: <10ns typical

• ESD Protection: ±8kV (typical)

• Pin Spacing: 2.54mm standard

• Board Dimensions: 15mm × 11mm × 2mm

• Pull-up Resistors: 4.7kΩ on I2C lines (typical)

• Mounting: 2mm mounting holes

Package Contents

• 1 × I2C Logic Level Converter Module

وحدة محول مستوى الجهد المنطقي I2C – لوحة واجهة ثنائية الاتجاه 5V إلى 3.3V للمستشعرات

وصف المنتج

ضمن اتصالاً سلسًا بين الأجهزة ذات مستويات الجهد المختلفة مع وحدة محول مستوى الجهد المنطقي I2C، حل واجهة essential مصمم خصيصًا لربط أنظمة 5V و 3.3V في الإلكترونيات المضمنة وشبكات المستشعرات. تمكن وحدة تحويل المستوى ثنائية الاتجاه المتطورة هذه من تبادل بيانات موثوق بين المتحكمات الدقيقة والمستشعرات والملحقات التي تعمل بمستويات منطقية مختلفة، مما يمنع التلف المحتمل لمكونات 3.3V مع ضمان سلامة الإشارة القوية عبر نظامك بالكامل. تستخدم الوحدة تصميم دائرة متقدم قائم على MOSFET مع مقاومات pull-up توفر ترجمة جهد ثنائية الاتجاه تلقائية، مما يجعلها محسنة بشكل خاص لشبكات اتصال I2C حيث تتطلب خطوط البيانات تحويل جهد ثنائي الاتجاه سلس.

تتميز وحدة محول مستوى الجهد المنطقي I2C بأربع قنوات مستقلة ثنائية الاتجاه، تسمح بتحويل مستوى متزامن لخطوط إشارة multiple including SDA (البيانات المسلسلة) و SCL (الساعة المسلسلة) لاتصال I2C، بالإضافة إلى قناتين إضافيتين للأغراض العامة لإشارات رقمية أخرى. تعمل كل قناة completely تلقائيًا، حيث تكتشف اتجاه الإشارة في الوقت الفعلي وتوفر ترجمة الجهد المناسبة without تتطلب أي إشارات تحكم في الاتجاه أو تكوين معقد. يضمن التصميم الفعال للوحدة الحد الأدنى من تأخر الإشارة والحفاظ على سلامة waveform، مع الحفاظ على أوقات الصعود والهبوط السريعة critical لاتصال I2C عالي السرعة حتى 400 كيلو هرتز (الوضع السريع) وأكثر. يتضمن البناء القوي حماية ESD وترشيح الضوضاء، مما يضمن تشغيلاً موثوقًا في البيئات الكهربائية الصاخبة.

مصممة لأقصى توافق وسهولة استخدام، تتميز الوحدة برؤوس دبوس موسومة clearly على جانبي الجهد العالي (5V) والجهد المنخفض (3.3V)، مع دبابيس تيار متردد مخصصة لكل مجال جهد. يتضمن تصميم PCB المضغوط فتحات تركيب للتثبيت الآمن، وتباعد الدبوس القياسي 2.54 مم يضمن التوافق مع لوحات التجارب واللوحات النموذجية والموصلات القياسية. تعمل الوحدة without إدارة طاقة خارجية، حيث تسحب الحد الأدنى من التيار من كلا مجال الجهد مع توفير تحويل مستوى نظيف مستقر للاتصالات الرقمية الحساسة. هذا يجعلها مثالية لتوصيل لوحات Arduino 5V بمستشعرات 3.3V، أو Raspberry Pi بملحقات 5V، أو أي نظام مضمن mixed-الجهد يتطلب اتصالاً ثنائي الاتجاه موثوقًا.

الميزات الرئيسية

ترجمة جهد ثنائية الاتجاه

حول الإشارات في كلا الاتجاهين between أنظمة 5V و 3.3V تلقائيًا without تحكم في الاتجاه، مثالية لشبكات I2C والخطوط الرقمية ثنائية الاتجاه.

أربع قنوات مستقلة

تعامل مع خطوط إشارة multiple في وقت واحد بأربع قنوات ثنائية الاتجاه، تدعم اتصال I2C بالإضافة إلى إشارات رقمية إضافية للأغراض العامة.

توافق عالي السرعة

ادعم اتصال I2C سريع حتى 400 كيلو هرتز بأقل تأخر إشارة والحفاظ على سلامة waveform لإرسال بيانات موثوق.

تشغيل plug-and-play

ثبت بسهولة مع تخطيطات دبابيس موسومة clearly ولا يتطلب تكوين، يتميز باكتشاف اتجاه تلقائي وترجمة جهد.

حماية دائرة قوية

ضمن موثوقية النظام مع حماية ESD مدمجة وترشيح ضوضاء لتشغيل مستقر في البيئات الكهربائية الصعبة.

المواصفات الفنية

• ترجمة الجهد: 5V ↔ 3.3V ثنائية الاتجاه

• القنوات: 4 قنوات مستقلة ثنائية الاتجاه

• دعم I2C: توافق كامل SDA/SCL

• التردد الأقصى: >400 كيلو هرتز (وضع I2C السريع)

• جهد التشغيل: الجانب العالي: 1.8V-5V، الجانب المنخفض: 1.8V-3.3V

• استهلاك التيار: <10 ميكرو أمبير تيار ساكن

• تأخر الإشارة: <10 نانو ثانية نموذجي

• حماية ESD: ±8 كيلو فولت (نموذجي)

• تباعد الدبوس: 2.54 مم قياسي

• أبعاد اللوحة: 15 مم × 11 مم × 2 مم

• مقاومات Pull-up: 4.7 كيلو أوم على خطوط I2C (نموذجي)

• التركيب: فتحات تركيب 2 مم

محتويات العلبة

• 1 × وحدة محول مستوى الجهد المنطقي I2C
