Description

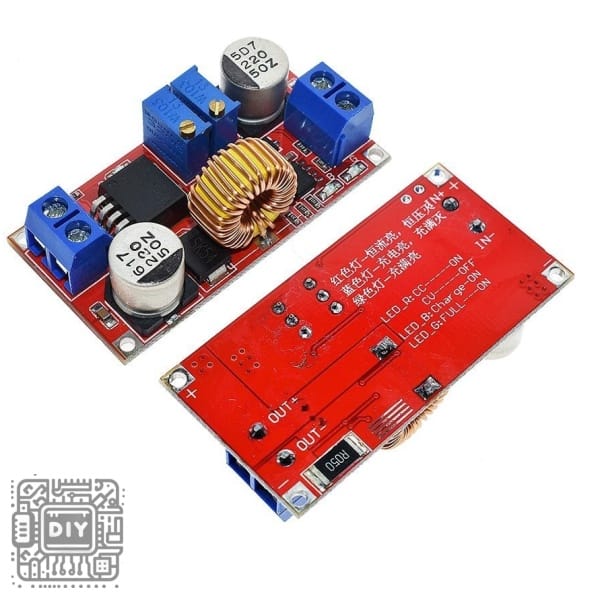

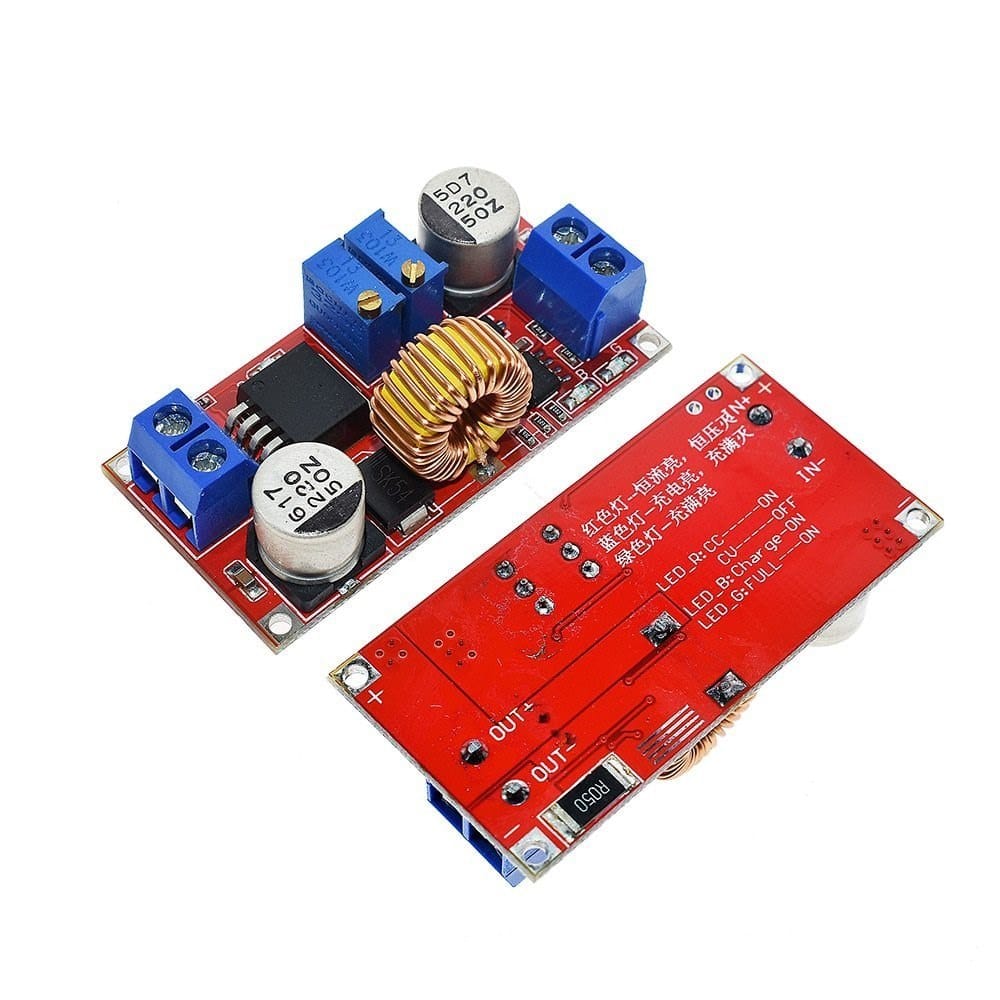

I-SMART CC/CV Adjustable 5A Step Down Buck Charging Board – XL4015 Lithium Battery Charger Converter Module (DC-DC 0.8-30V to 5-32V)

Build a safe, efficient, and adjustable battery charging solution for your lithium-ion and lead-acid batteries with this I-SMART CC/CV Adjustable Step Down Buck Converter Module based on the XL4015 switching regulator IC . This compact power module provides both constant current (CC) and constant voltage (CV) regulation, making it ideal for charging 1S to 6S lithium battery packs (3.7V to 22.2V nominal) as well as 6V, 12V, and 24V lead-acid batteries . The module accepts a wide input voltage range of 5V to 32V DC and delivers an adjustable output from 0.8V to 30V DC, with a maximum continuous output current of 5A .

The heart of this module is the XL4015 5A 180KHz PWM DC-DC buck converter IC, which provides high efficiency (up to 96%) and excellent line and load regulation . The onboard constant current and constant voltage control circuits allow you to precisely set the output voltage and current limit using two multi-turn potentiometers . This is essential for battery charging, where you must limit the charging current to prevent damage to the battery cells . A red LED indicator lights up when the module is in constant current mode (CC), providing visual confirmation that the current limit has been reached during charging .

The module also features an optional battery charging indicator LED (enable via jumper) that illuminates when a connected battery is fully charged in CC/CV charging mode . Input and output terminals are clearly marked with polarity for easy wiring, and the PCB includes mounting holes for secure installation in enclosures . Whether you’re building a dedicated lithium battery charger, a laboratory power supply, or a variable voltage converter for your electronics projects, this XL4015-based CC/CV buck converter delivers reliable, adjustable power .

Key Features

XL4015 Buck Converter IC

Based on the XL4015 5A 180KHz PWM DC-DC buck converter IC, providing high efficiency (up to 96%) and reliable performance for step-down voltage conversion .

5A Output Current

Rated for up to 5A of continuous output current, capable of charging 1S to 6S lithium battery packs (3.7V-22.2V) and powering a variety of electronic devices .

Wide Input Voltage Range

Accepts DC input from 5V to 32V, compatible with a wide range of power sources including AC-DC adapters, car batteries, solar panels, and laptop power supplies .

Adjustable Output Voltage

Output voltage is continuously adjustable from 0.8V to 30V DC via the onboard multi-turn potentiometer, providing flexibility for different charging voltages and device requirements .

Constant Current and Constant Voltage Modes

Features both CC and CV regulation modes with adjustable current limiting from 0A to 5A, essential for safely charging lithium-ion, LiFePO4, and lead-acid batteries .

Constant Current Mode LED Indicator

Red LED indicator illuminates when the module is operating in constant current mode, providing visual confirmation that the current limit has been reached .

Battery Full Charge Indicator

Optional green LED indicator (enable via jumper) illuminates when a connected battery reaches full charge in CC/CV charging mode .

High Conversion Efficiency

Achieves up to 96% conversion efficiency (depending on input/output voltage differential), minimizing power loss and heat generation .

Multi-Turn Potentiometers

Precision multi-turn potentiometers provide fine, stable adjustment of output voltage and current limit for precise control without drift .

Thermal Shutdown Protection

Built-in thermal shutdown protection safeguards the module from overheating under high load or inadequate cooling conditions .

Specifications

Pin Configuration

Wiring Diagram

Basic Power Supply Connection

DC Power Source (5-32V) -----> IN+ (+)
                          -----> IN- (-)

Load (0.8-30V device) ----> OUT+ (+)
                      -----> OUT- (-)

Lithium Battery Charging Connection

DC Power Source (5-32V) -----> IN+ (+)
                          -----> IN- (-)

Lithium Battery (1S-6S) ---> OUT+ (+)
                      -----> OUT- (-)

Adjustment Controls

Status Indicators

Setting Up the Module for Battery Charging

Step 1: Set Output Voltage

1. Connect a voltmeter to the output terminals (OUT+ and OUT-)

2. Apply input power (5-32V DC)

3. Turn the CV potentiometer clockwise to increase voltage, counter-clockwise to decrease

4. Set the voltage to the battery’s full charge voltage:

   • 1S Lithium (3.7V): 4.2V

   • 2S Lithium (7.4V): 8.4V

   • 3S Lithium (11.1V): 12.6V

   • 4S Lithium (14.8V): 16.8V

   • 5S Lithium (18.5V): 21.0V

   • 6S Lithium (22.2V): 25.2V

   • 12V Lead-Acid: 13.8V – 14.4V

   • 24V Lead-Acid: 27.6V – 28.8V

Step 2: Set Current Limit

1. With the output disconnected, turn the CC potentiometer fully counter-clockwise (minimum current)

2. Connect an ammeter in series with the output

3. Short the output terminals briefly (or connect a low-resistance load)

4. Slowly turn the CC potentiometer clockwise while monitoring the current

5. Stop when the desired charging current is reached

6. For lithium batteries, set the current to 0.5C – 1C of the battery capacity

Step 3: Enable Full Charge Indicator (Optional)

1. Locate the jumper on the PCB

2. Install the jumper to enable the green LED full charge indicator

3. The LED will illuminate when the battery reaches the set voltage and current drops below the threshold

Lithium Battery Charging Current Recommendations

Common Applications

• Lithium-ion and LiFePO4 battery chargers (1S to 6S)

• Lead-acid battery chargers (6V, 12V, 24V)

• Adjustable laboratory bench power supply

• LED driver for high-power LEDs

• Solar battery charging controller

• Variable voltage converter for electronics projects

• Power supply for Arduino, Raspberry Pi, and other microcontrollers

• Battery capacity testing and forming

• DIY power bank charging circuit

Important Usage Notes

• For battery charging, always set the current limit first before connecting the battery

• Use appropriate wire gauge for 5A current (minimum 18 AWG recommended)

• Ensure adequate cooling when operating near maximum power; add a heatsink if needed

• The module does not have reverse polarity protection; double-check connections before applying power

• The input voltage must be at least 1.5V higher than the desired output voltage for stable buck operation

• Do not exceed the maximum input voltage of 32V to prevent damage

• The green full charge indicator requires the jumper to be installed; without the jumper, the indicator is disabled

Package Contents

• 1 x I-SMART CC/CV Adjustable Step Down Buck Converter Module (XL4015)

لوحة شحن رافعة قابلة للتعديل I-SMART CC/CV 5A – وحدة شحن بطاريات ليثيوم XL4015 محول DC-DC 0.8-30V إلى 5-32V

ابنِ حل شحن آمن وفعال وقابل للتعديل لبطاريات الليثيوم أيون والرصاص الحمضية باستخدام وحدة المحول الرافع القابل للتعديل I-SMART CC/CV المبنية على شريحة التنظيم XL4015 . توفر وحدة الطاقة المدمجة هذه كلاً من تنظيم التيار الثابت والجهد الثابت، مما يجعلها مثالية لشحن حزم بطاريات الليثيوم 1S إلى 6S وكذلك بطاريات الرصاص الحمضية 6V و 12V و 24V . تقبل الوحدة نطاق جهد دخل واسع من 5V إلى 32V تيار مستمر وتقدم خرجًا قابلًا للتعديل من 0.8V إلى 30V تيار مستمر، مع تيار خرج مستمر أقصى يبلغ 5 أمبير .

قلب هذه الوحدة هو شريحة المحول الرافع XL4015 5A 180KHz PWM DC-DC، التي توفر كفاءة عالية وتنظيم ممتاز للخط والحمل . تسمح دوائر التحكم في التيار الثابت والجهد الثابت المدمجة بضبط جهد الخرج وحد التيار بدقة باستخدام مقياسي جهد متعددي الدورات . هذا ضروري لشحن البطاريات، حيث يجب تحديد تيار الشحن لمنع تلف خلايا البطارية . يضيء مؤشر LED أحمر عندما تكون الوحدة في وضع التيار الثابت، مما يوفر تأكيدًا بصريًا بأن حد التيار قد تم الوصول إليه أثناء الشحن .

تتميز الوحدة أيضًا بمؤشر شحن بطارية اختياري يضيء عند اكتمال شحن البطارية المتصلة في وضع الشحن CC/CV . أطراف الإدخال والإخراج محددة بوضوح بالقطبية لسهولة الأسلاك، وتتضمن PCB فتحات تثبيت للتركيب الآمن في العلب . سواء كنت تبني شاحن بطارية ليثيوم مخصصًا أو مصدر طاقة معملية أو محول جهد متغير لمشاريع الإلكترونيات الخاصة بك، فإن محول XL4015 CC/CV الرافع هذا يوفر طاقة موثوقة وقابلة للتعديل .

المميزات الرئيسية

شريحة محول XL4015

تعتمد على شريحة المحول الرافع XL4015 5A 180KHz PWM DC-DC، مما يوفر كفاءة عالية وأداءً موثوقًا لتحويل الجهد الرافع .

تيار خرج 5 أمبير

مصنف لتيار خرج مستمر يصل إلى 5 أمبير، قادر على شحن حزم بطاريات الليثيوم 1S إلى 6S وتشغيل مجموعة متنوعة من الأجهزة الإلكترونية .

نطاق جهد دخل واسع

يقبل جهد دخل تيار مستمر من 5V إلى 32V، متوافق مع مجموعة واسعة من مصادر الطاقة بما في ذلك محولات AC-DC وبطاريات السيارات والألواح الشمسية ومصادر طاقة الكمبيوتر المحمول .

جهد خرج قابل للتعديل

جهد الخرج قابل للتعديل باستمرار من 0.8V إلى 30V تيار مستمر عبر مقياس الجهد متعدد الدورات المدمج .

أوضاع التيار الثابت والجهد الثابت

يتميز بأوضاع تنظيم CC و CV مع تحديد تيار قابل للتعديل، ضروري لشحن بطاريات الليثيوم أيون والرصاص الحمضية بأمان .

مؤشر LED لوضع التيار الثابت

يضيء مؤشر LED أحمر عندما تعمل الوحدة في وضع التيار الثابت، مما يوفر تأكيدًا بصريًا بأن حد التيار قد تم الوصول إليه .

مؤشر اكتمال شحن البطارية

مؤشر LED أخضر اختياري يضيء عند وصول البطارية المتصلة إلى الشحن الكامل في وضع الشحن CC/CV .

كفاءة تحويل عالية

يحقق كفاءة تحويل تصل إلى 96%، مما يقلل من فقدان الطاقة وتوليد الحرارة .

مقاييس جهد متعددة الدورات

توفر مقاييس الجهد متعددة الدورات الدقة ضبطًا دقيقًا ومستقرًا لجهد الخرج وحد التيار .

حماية من الإغلاق الحراري

حماية مدمجة من الإغلاق الحراري تحمي الوحدة من ارتفاع درجة الحرارة تحت الحمل العالي أو ظروف التبريد غير الكافية .

المواصفات الفنية

تكوين الأطراف

عناصر التحكم

إعداد الوحدة لشحن البطارية

الخطوة 1: ضبط جهد الخرج

1. قم بتوصيل فولتميتر بأطراف الخرج

2. قم بتطبيق طاقة الدخل

3. أدر مقياس جهد CV في اتجاه عقارب الساعة لزيادة الجهد

4. اضبط الجهد على جهد الشحن الكامل للبطارية

الخطوة 2: ضبط حد التيار

1. مع فصل الخرج، أدر مقياس جهد CC عكس عقارب الساعة بالكامل

2. قم بتوصيل أميتر على التوالي مع الخرج

3. قم بقصر أطراف الخرج لفترة وجيزة

4. أدر مقياس جهد CC ببطء في اتجاه عقارب الساعة مع مراقبة التيار

5. توقف عند الوصول إلى تيار الشحن المطلوب

التطبيقات الشائعة

• شواحن بطاريات الليثيوم أيون و LiFePO4

• شواحن بطاريات الرصاص الحمضية

• مصدر طاقة منضدة معملية قابل للتعديل

• مشغل LED للـ LEDs عالية الطاقة

• وحدة تحكم شحن شمسي

• محول جهد متغير لمشاريع الإلكترونيات

• مصدر طاقة لـ Arduino و Raspberry Pi

ملاحظات استخدام مهمة

• عند شحن البطاريات، اضبط حد التيار أولاً قبل توصيل البطارية

• استخدم أسلاكًا ذات مقياس مناسب لتيار 5 أمبير

• تأكد من التبريد الكافي عند التشغيل بالقرب من القدرة القصوى

• الوحدة لا تحتوي على حماية من عكس القطبية؛ تحقق من التوصيلات قبل تشغيل الطاقة

محتويات العلبة

• 1 × وحدة محول رافع I-SMART XL4015 CC/CV 5A
