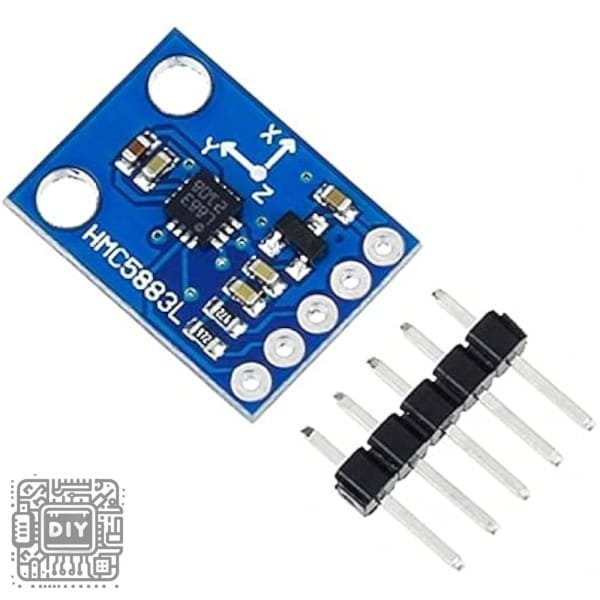

HMC5883L Triple-Axis Magnetometer Sensor Module – GY-271/GY-273 Digital Compass for Arduino

Product Description

Navigate your projects with precision using the HMC5883L Triple-Axis Magnetometer Sensor Module (also sold as GY-271 or GY-273). This high-performance digital compass module is built around the imported Honeywell HMC5883L IC, a leading sensor designed for low-field magnetic sensing. It provides accurate measurements of the magnetic field along three perpendicular axes (X, Y, Z), enabling you to determine heading direction, detect magnetic objects, and create robust navigation systems. The module communicates via a simple I2C interface, delivering digital 12-bit data for each axis, which eliminates analog noise and simplifies integration with microcontrollers like Arduino, ESP32, and Raspberry Pi. With a wide operating voltage of 3V to 5V, it is perfectly suited for a vast range of applications, from DIY drones and robotics to smartphone-level compass functionality and scientific experiments.

Key Features

• Triple-Axis Magnetic Field Sensing: Precisely measures the strength and direction of magnetic fields along the X, Y, and Z axes simultaneously. This allows for accurate 360-degree heading calculation when the module is held level, making it an essential component for any electronic compass application.

• High Resolution & High Data Rate: Features 12-bit ADC resolution for each axis, providing fine-grained magnetic field data. It supports output data rates of up to 75 Hz, ensuring responsive performance for dynamic applications like stabilizing drones or robotic vehicles.

• Simple I2C Digital Interface: Utilizes the standard two-wire I2C protocol for communication, requiring only four connections (VCC, GND, SDA, SCL). This digital output is inherently more noise-resistant than analog sensors and is easy to read with common libraries.

• Wide Operating Voltage Range (3V-5V): Designed to operate from 3.3V to 5V logic levels, ensuring seamless compatibility with both 3.3V systems (ESP32, Raspberry Pi) and 5V systems (Arduino Uno) without the need for a logic level converter.

• Compact & Ready-to-Use Design: The module comes fully assembled with the HMC5883L chip, all necessary passive components, and a 4-pin header. Its small form factor makes it easy to integrate into compact projects and wearable devices.

Technical Specifications

• Sensor IC: HMC5883L (Imported)

• Interface: I2C (Address: 0x1E)

• Supply Voltage: 3.0V – 5.5V

• Measurement Range: ±1.3 to ±8.1 Gauss (Programmable)

• Resolution: 12-bit (0.92 mGauss/LSB)

• Axes: 3 (X, Y, Z)

• Data Output Rate: 0.75 Hz to 75 Hz (Programmable)

• Module Model: GY-271 / GY-273

Package Contents

• 1 x HMC5883L Magnetometer Module (GY-271/GY-273)

---
