Description

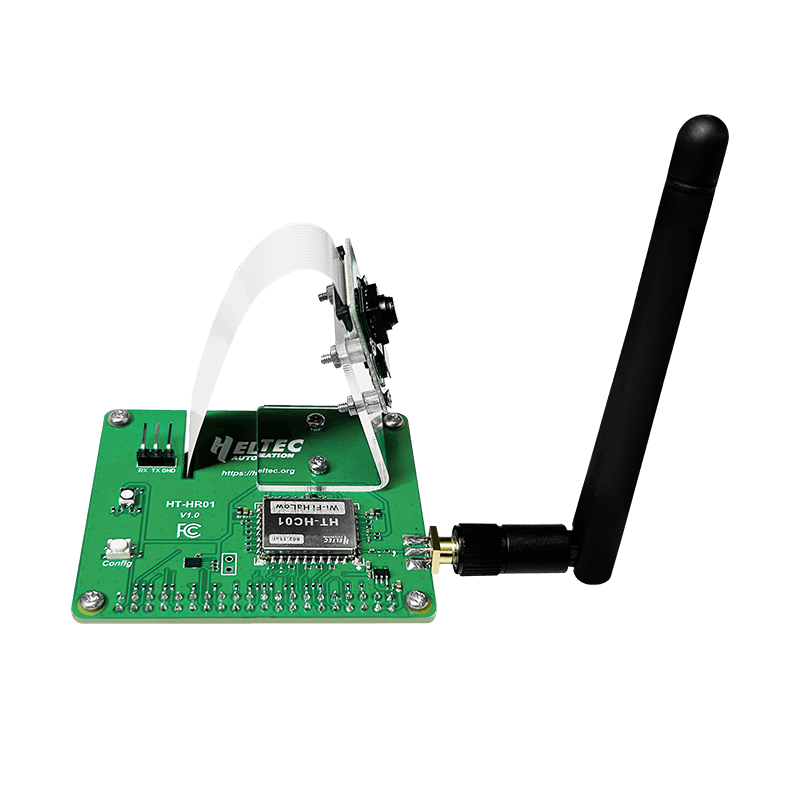

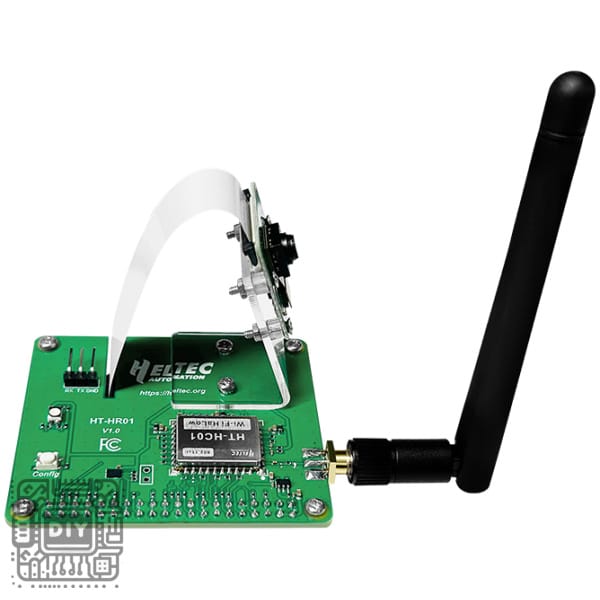

Heltec Pi-CamLow – High-Speed 5MP Raspberry Pi HAT with 2KM Range Wi-Fi HaLow Module

Transform your Raspberry Pi into a powerful long-range wireless camera system with the Heltec Pi-CamLow, a specialized HAT that combines a 5MP camera with a Wi-Fi HaLow module. This innovative board leverages the IEEE 802.11ah standard to enable high-speed data transmission over distances of 1-2 kilometers, making it ideal for remote monitoring, agricultural surveillance, industrial automation, and IoT deployments where traditional Wi-Fi falls short.

The Pi-CamLow integrates a Wi-Fi HaLow module operating in the 902-928 MHz frequency band with a maximum transmission speed of 32.5 Mbps and output power of 21 dBm. The onboard 5MP DVP camera captures dynamic and static images at 2592×1944 resolution, featuring a 62° field of view, F2.4 aperture, and support for multiple output formats including RGB565 and RAWRGB. With auto exposure, auto gain control, and 30FPS video transmission capability, this HAT delivers professional-grade imaging for remote vision applications.

Designed specifically for Raspberry Pi, the Pi-CamLow mounts directly via the 40-pin GPIO header and includes pre-configured firmware that enables Wi-Fi HaLow AP, node, and mesh networking functionality out of the box. A web-based configuration interface allows easy setup of network modes, making it accessible for both developers and field deployers.

Key Features

Long-Range Wi-Fi HaLow Connectivity

Supports IEEE 802.11ah Wi-Fi HaLow standard operating in the 902-928 MHz sub-GHz frequency band, delivering stable wireless communication over distances of 1-2 kilometers with excellent signal penetration through obstacles.

High-Speed Data Transmission

Achieves maximum data rates of 32.5 Mbps with 8 MHz channel bandwidth, and maintains reliable connectivity even at extreme distances, enabling video streaming and large data packet transfers.

5MP High-Resolution Camera

Features a 5MP DVP camera sensor capable of capturing images at 2592×1944 resolution with 30FPS video transmission, a 62° field of view, and F2.4 aperture.

Advanced Imaging Capabilities

Supports auto exposure and auto gain control, with output formats including YCBCR4:2:2, RGB565, and RAWRGB, utilizing an optical structure for diverse imaging needs.

Raspberry Pi HAT Form Factor

Designed with 2×20 female header pins for direct attachment to Raspberry Pi GPIO, providing a compact, integrated solution without additional wiring or enclosures.

Pre-Configured Firmware

Includes ready-to-use firmware compatible with Raspberry Pi boards, enabling Wi-Fi HaLow AP, node, and mesh networking functions with a simple web-based configuration interface.

Flexible Network Modes

Supports seamless integration with traditional Wi-Fi and Ethernet networks, functioning as a bridge, gateway, or mesh node for extended network coverage.

Low Power Consumption

Optimized for energy efficiency with strong signal penetration, suitable for battery-powered remote deployments and outdoor applications.

Specifications

Pin Configuration

The Pi-CamLow HAT connects directly to the Raspberry Pi 40-pin GPIO header, with pin mapping fully compatible with standard Raspberry Pi pinouts. Key interface points include:

Wiring Diagram

Hardware Installation

Raspberry Pi 40-pin GPIO -----> Pi-CamLow HAT (stacked directly)
SMA Antenna ---------------> Pi-CamLow SMA connector

Power Supply

Raspberry Pi 5V GPIO pin -----> Pi-CamLow power input
(Both powered from single Raspberry Pi power supply)

Software Setup

Enabling Camera Interface

# Open Raspberry Pi configuration
sudo raspi-config
# Navigate to Interface Options > Camera > Enable
# Reboot the Raspberry Pi

Installing Required Packages

# Update system
sudo apt update
sudo apt upgrade

# Install camera libraries
sudo apt install python3-picamera2

# Install Pi-CamLow specific drivers (refer to manufacturer documentation)

Basic Camera Test

from picamera2 import Picamera2
import time

picam2 = Picamera2()
config = picam2.create_still_configuration()
picam2.configure(config)
picam2.start()
time.sleep(2)
picam2.capture_file("test.jpg")
picam2.stop()
print("Image captured: test.jpg")

Common Applications

• Remote agricultural monitoring and crop surveillance

• Industrial equipment monitoring in hard-to-reach locations

• Perimeter security and surveillance systems

• Wildlife observation and nature conservation

• Construction site monitoring

• Smart city infrastructure monitoring

• Long-range IoT sensor networks with video capability

• Disaster response and emergency communication

• Remote weather station imaging

• Pipeline and infrastructure inspection

Package Contents

• 1 x Heltec Pi-CamLow HAT with 5MP Camera

• 1 x SMA Antenna

• (Raspberry Pi board not included)

Heltec Pi-CamLow – وحدة HAT لـ Raspberry Pi بكاميرا 5MP عالية السرعة مع وحدة Wi-Fi HaLow بمدى 2 كم

حوّل جهاز Raspberry Pi الخاص بك إلى نظام كاميرا لاسلكي قوي بعيد المدى باستخدام Heltec Pi-CamLow، وهي وحدة HAT متخصصة تجمع بين كاميرا 5MP ووحدة Wi-Fi HaLow. تستفيد هذه اللوحة المبتكرة من معيار IEEE 802.11ah لتمكين نقل البيانات عالي السرعة لمسافات تصل إلى 1-2 كيلومتر، مما يجعلها مثالية للمراقبة عن بُعد والمراقبة الزراعية والأتمتة الصناعية ونشر إنترنت الأشياء حيث تقصر شبكات Wi-Fi التقليدية .

تدمج Pi-CamLow وحدة Wi-Fi HaLow تعمل في نطاق التردد 902-928 ميجاهرتز بسرعة نقل قصوى 32.5 ميجابت في الثانية وقوة خرج 21 ديسيبل. تلتقط الكاميرا DVP 5MP المدمجة الصور الديناميكية والثابتة بدقة 2592×1944، مع مجال رؤية 62 درجة وفتحة F2.4 ودعم تنسيقات إخراج متعددة بما في ذلك RGB565 و RAWRGB. مع التعريض التلقائي والتحكم التلقائي في الكسب وقدرة نقل فيديو 30 إطارًا في الثانية، تقدم وحدة HAT هذه تصويرًا بجودة احترافية لتطبيقات الرؤية عن بُعد .

مصممة خصيصًا لـ Raspberry Pi، يتم تثبيت Pi-CamLow مباشرة عبر رأس GPIO 40 دبوس وتتضمن برنامجًا ثابتًا مهيأ مسبقًا يمكّن وظائف Wi-Fi HaLow كنقطة وصول وعقدة وشبكة متداخلة خارج الصندوق . تسمح واجهة تكوين عبر الويب بإعداد سهل لأوضاع الشبكة، مما يجعلها في متناول المطورين ومنشئي الأنظمة الميدانية على حد سواء .

المميزات الرئيسية

اتصال Wi-Fi HaLow بعيد المدى

تدعم معيار IEEE 802.11ah Wi-Fi HaLow الذي يعمل في نطاق التردد دون الغيغاهرتز 902-928 ميجاهرتز، مما يوفر اتصالاً لاسلكيًا مستقرًا لمسافات 1-2 كيلومتر مع اختراق ممتاز للإشارة عبر العوائق .

نقل بيانات عالي السرعة

تحقق معدلات بيانات قصوى تصل إلى 32.5 ميجابت في الثانية مع عرض نطاق 8 ميجاهرتز، وتحافظ على اتصال موثوق حتى في المسافات القصوى، مما يتدفق الفيديو ونقل حزم البيانات الكبيرة .

كاميرا عالية الدقة 5MP

تتميز بمستشعر كاميرا DVP 5MP قادر على التقاط صور بدقة 2592×1944 مع نقل فيديو 30 إطارًا في الثانية، ومجال رؤية 62 درجة، وفتحة F2.4 .

قدرات تصوير متقدمة

تدعم التعريض التلقائي والتحكم التلقائي في الكسب، مع تنسيقات إخراج تشمل YCBCR4:2:2 و RGB565 و RAWRGB، باستخدام هيكل بصري لاحتياجات التصوير المتنوعة .

عامل شكل HAT لـ Raspberry Pi

مصممة برؤوس أنثوية 2×20 للتوصيل المباشر بـ GPIO Raspberry Pi، مما يوفر حلاً مدمجًا ومتكاملًا بدون أسلاك إضافية أو أغلفة .

برنامج ثابت مهيأ مسبقًا

تتضمن برنامجًا ثابتًا جاهزًا للاستخدام متوافقًا مع لوحات Raspberry Pi، مما يتيح وظائف Wi-Fi HaLow كنقطة وصول وعقدة وشبكة متداخلة مع واجهة تكوين بسيطة عبر الويب .

أوضاع شبكة مرنة

تدعم التكامل السلس مع شبكات Wi-Fi التقليدية وشبكات Ethernet، وتعمل كجسر أو بوابة أو عقدة شبكة متداخلة لتغطية شبكة موسعة .

استهلاك طاقة منخفض

محسنة لكفاءة الطاقة مع اختراق إشارة قوي، مناسبة للنشر عن بُعد الذي يعمل بالبطارية والتطبيقات الخارجية .

المواصفات الفنية

مخطط التوصيل

تركيب الأجهزة

رأس GPIO 40 دبوس في Raspberry Pi -----> وحدة HAT Pi-CamLow (متراصة مباشرة)
هوائي SMA -------------------------> موصل SMA في Pi-CamLow

مصدر الطاقة

دبوس 5V في Raspberry Pi GPIO -----> مدخل طاقة Pi-CamLow
(يتم تشغيل كليهما من مصدر طاقة Raspberry Pi واحد)

إعداد البرمجيات

تمكين واجهة الكاميرا

sudo raspi-config
# انتقل إلى Interface Options > Camera > Enable
# أعد تشغيل Raspberry Pi

تثبيت الحزم المطلوبة

sudo apt update
sudo apt install python3-picamera2

اختبار الكاميرا الأساسي

from picamera2 import Picamera2
import time

picam2 = Picamera2()
config = picam2.create_still_configuration()
picam2.configure(config)
picam2.start()
time.sleep(2)
picam2.capture_file("test.jpg")
picam2.stop()
print("تم التقاط الصورة: test.jpg")

التطبيقات الشائعة

• المراقبة الزراعية عن بُعد ومراقبة المحاصيل

• مراقبة المعدات الصناعية في المواقع التي يصعب الوصول إليها

• أنظمة الأمن والمراقبة للمحيطات

• مراقبة الحياة البرية والحفاظ على الطبيعة

• مراقبة مواقع البناء

• مراقبة البنية التحتية للمدن الذكية

• شبكات استشعار إنترنت الأشياء بعيدة المدى مع قدرة فيديو

• الاستجابة للكوارث والاتصالات في حالات الطوارئ

• تصوير محطات الطقس عن بُعد

• فحص خطوط الأنابيب والبنية التحتية

محتويات العلبة

• 1 × وحدة HAT Heltec Pi-CamLow مع كاميرا 5MP

• 1 × هوائي SMA
