HC-SR04/P Ultrasonic Ranging Sensor Module – 3-5.5V Wide Voltage Distance Measurement

Product Description

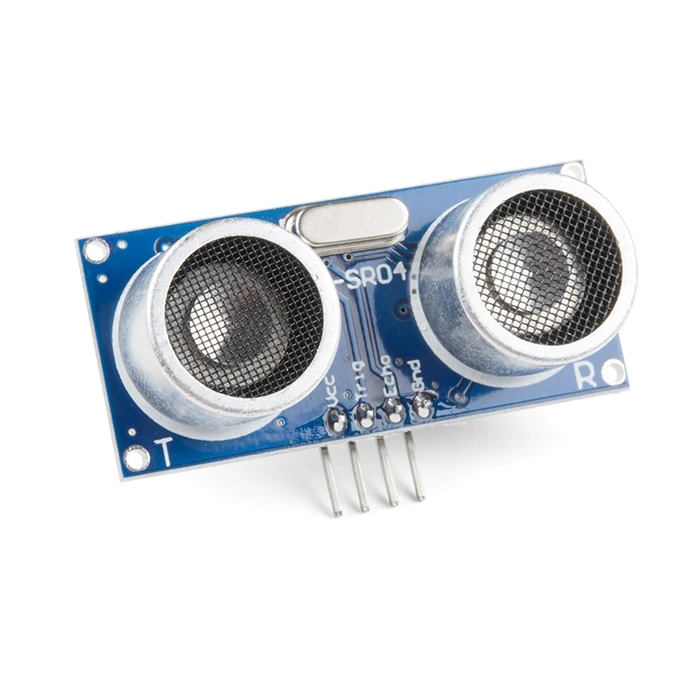

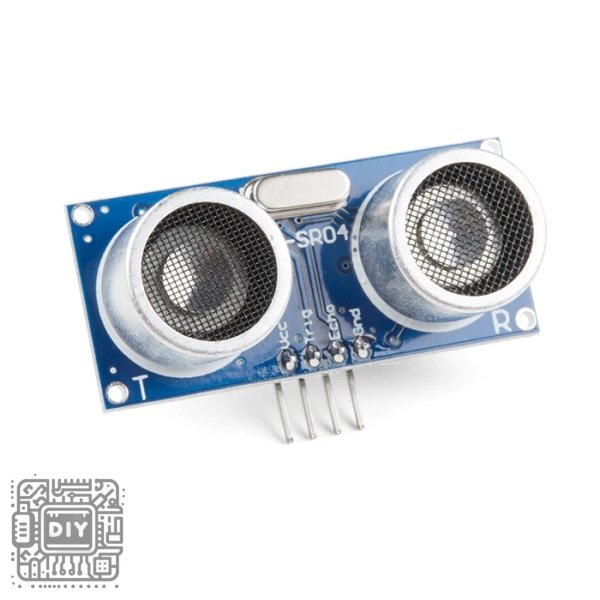

Enable your projects to “see” and measure distance with the industry-standard HC-SR04 Ultrasonic Ranging Sensor Module. This highly popular and versatile sensor provides accurate, non-contact distance measurement from 2cm to 400cm, making it an essential component for robotics, obstacle avoidance systems, level monitoring, and interactive installations. The module operates by emitting a high-frequency 40kHz ultrasonic pulse and then listening for its echo. By calculating the time interval between the sound pulse being transmitted and the echo being received, it can precisely determine the distance to an object. The upgraded HC-SR04P version offers a wider operating voltage range of 3V to 5.5V, ensuring compatibility with both 3.3V systems like ESP32 and 5V systems like Arduino Uno without any modifications. With its simple 4-pin interface and reliable performance, it remains the go-to solution for countless DIY and professional ranging applications.

Key Features

• Wide Voltage Operation (3V-5.5V): The HC-SR04P variant supports a broad input voltage range, providing seamless integration with 3.3V microcontrollers (ESP8266, ESP32, Raspberry Pi) and traditional 5V boards (Arduino Uno) without risk of damage, offering greater design flexibility.

• High Accuracy & Long Range: Capable of measuring distances from as close as 2 centimeters to as far as 4 meters (400cm) with a ranging accuracy of up to 3mm, providing reliable data for precise navigation and object detection.

• Simple 4-Pin Trigger & Echo Interface: Utilizes a straightforward control logic. A short 10µs pulse to the Trigger pin initiates a measurement, and the module responds with a pulse on the Echo pin whose width is proportional to the measured distance.

• Compact & Robust Construction: Housed in a durable PCB with two ultrasonic transducers (one transmitter and one receiver) and all necessary control circuitry. Its compact size allows for easy mounting on robots, drones, and other devices.

• Wide Measuring Angle & Low Power Consumption: Features a 15-degree measuring angle cone, providing a focused yet practical field of view. The module consumes minimal current during operation, making it suitable for battery-powered applications.

Technical Specifications

• Operating Voltage: 3.0V – 5.5V DC (HC-SR04P); 5V (Standard HC-SR04)

• Working Current: 15mA (Typical)

• Measuring Range: 2cm – 400cm (1″ – 13ft)

• Measuring Angle: 15 degrees

• Resolution: 0.3 cm

• Accuracy: ±3mm

• Frequency: 40 kHz

• Interface: 4-pin (VCC, Trig, Echo, GND)

Package Contents

• 1 x HC-SR04(P) Ultrasonic Sensor Module

وحدة قياس المسافة بالموجات فوق الصوتية HC-SR04/P – جهد تشغيل واسع 5.5-3 فولت

وصف المنتج

الميزات الرئيسية

• تشغيل بجهد واسع (5.5-3 فولت): تدعم نسخة HC-SR04P نطاق جهد إدخال واسع، مما يوفر تكاملاً سلسًا مع متحكمات 3.3 فولت (ESP8266, ESP32, Raspberry Pi) واللوحات التقليدية 5 فولت (Arduino Uno) without خطر التلف، مما يوفر مرونة تصميم أكبر.

• دقة عالية ونطاق طويل: قادرة على قياس المسافات من 2 سنتيمتر even إلى 4 أمتار (400سم) بدقة قياس even تصل إلى 3مم، مما يوفر بيانات موثوقة for الملاحة الدقيقة وكشف الجسم.

• واجهة بسيطة 4 دبابيس (Trigger و Echo): تستخدم منطق تحكم straightforward. تؤدي نبضة قصيرة 10 ميكروثانية إلى دبوس Trigger بدء القياس، وتستجيب الوحدة بنبضة على دبوس Echo which يكون عرضها proportional إلى المسافة المقاسة.

• بناء مضغوط ومتين: موضوعة في لوحة PCB متينة مع محولين طاقة فوق صوتيين (واحد مرسل وواحد مستقبل) وجميع دوائر التحكم اللازمة. يسمح حجمها المضغوط بالتركيب السهل على الروبوتات والطائرات بدون طيار والأجهزة الأخرى.

• زاوية قياس واسعة واستهلاك منخفض للطاقة: تتميز بزاوية قياس مخروطية 15 درجة، مما يوفر مجال رؤية عملي ومركز. تستهلك الوحدة حدًا أدنى من التيار during التشغيل، مما يجعلها مناسبة للتطبيقات التي تعمل بالبطارية.

المواصفات الفنية

• جهد التشغيل: 5.5 – 3.0 فولت تيار مستمر (HC-SR04P)؛ 5 فولت (HC-SR04 القياسي)

• تيار العمل: 15 ملي أمبير (نموذجي)

• نطاق القياس: 400 – 2 سم (13 – 1 قدم)

• زاوية القياس: 15 درجة

• الدقة: 0.3 سم

• الضبط: ±3مم

• التردد: 40 كيلو هرتز

• الواجهة: 4 دبابيس (VCC, Trig, Echo, GND)

محتويات العلبة

• 1 × وحدة حساس الموجات فوق الصوتية HC-SR04(P)
