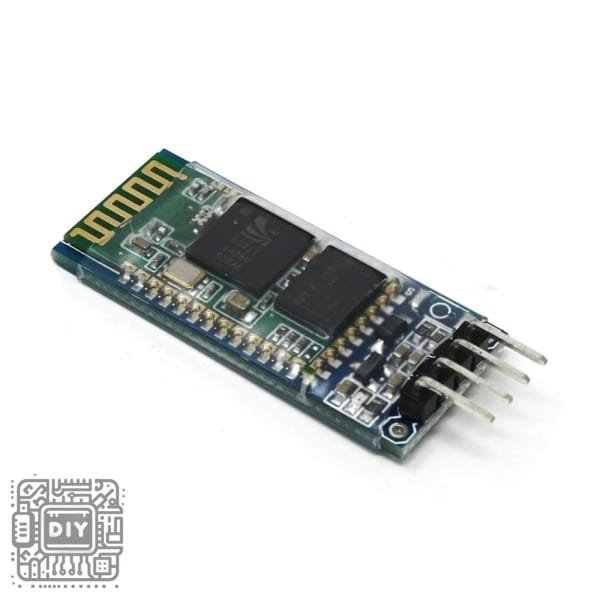

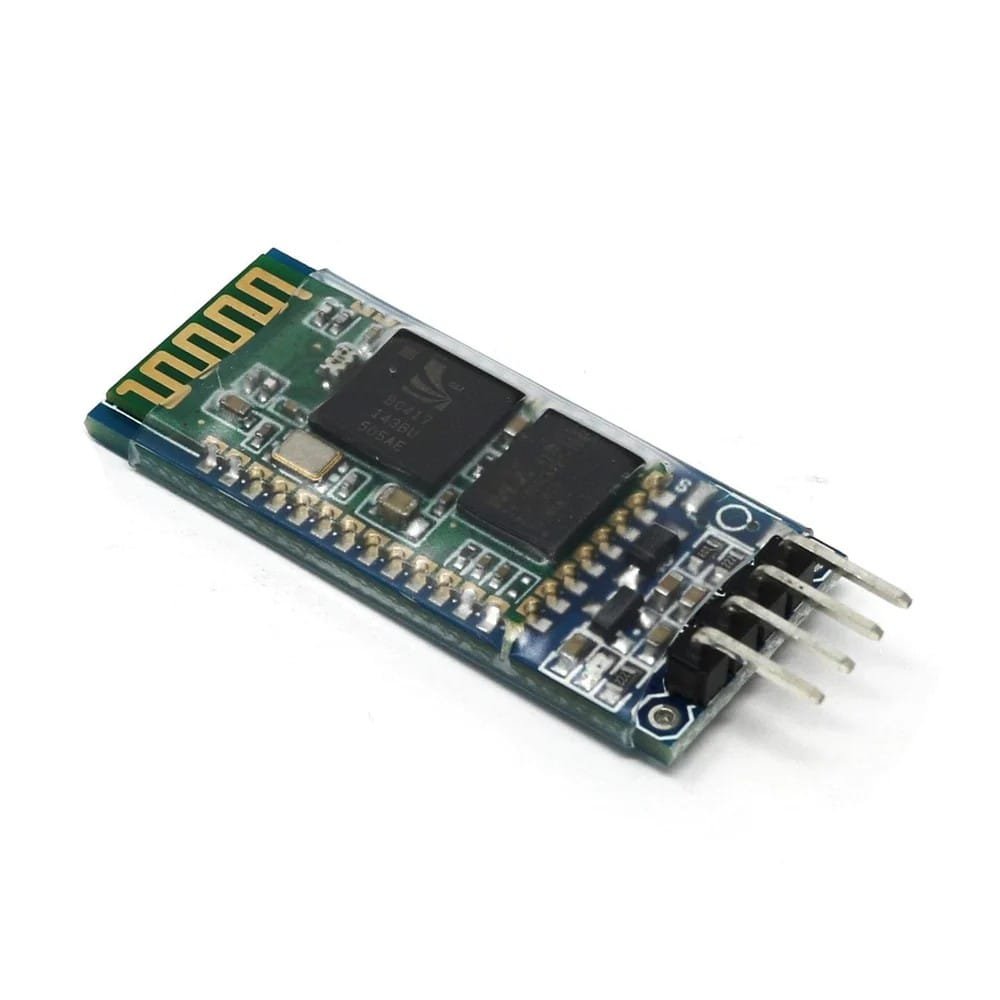

HC-06 Bluetooth Slave Module

Description

Product Description:

Enable wireless serial communication in your projects with the HC-06 Bluetooth Serial Transceiver Module. Designed specifically as a slave-only device, this reliable RF communication module provides simple and efficient Bluetooth connectivity for microcontroller projects, wireless data transfer, and remote control applications. Operating with Bluetooth 2.0+EDR specification, the HC-06 offers stable serial communication with data rates up to 2.1Mbps, making it ideal for Arduino projects, robotics, wireless sensors, and DIY electronics. With its straightforward UART interface and easy AT command configuration, this module simplifies adding Bluetooth functionality to any project requiring reliable wireless serial communication from a master device like smartphones, tablets, or computers.

Key Features:

• Slave-Only Operation: Specifically designed as slave device for simplified pairing and connection with master devices.

• Simple Serial Interface: Standard UART communication for easy integration with microcontrollers and development boards.

• AT Command Configurable: Basic AT command set for easy configuration of baud rate, device name, and PIN code.

• Stable Connectivity: Reliable Bluetooth connection with consistent data transmission for critical applications.

• 3.3V Operation with 5V Tolerance: Safe for use with both 3.3V and 5V systems without additional level shifting.

• LED Status Indicator: Clear visual feedback for power status and connection state.

Specifications:

• Model: HC-06

• Bluetooth Version: 2.0+EDR

• Operating Mode: Slave Only

• Operating Voltage: 3.3V DC

• Logic Level: 5V tolerant

• Frequency: 2.4GHz

• Transmission Power: Class 2 (4dBm)

• Sensitivity: -84dBm

• Data Rate: 2.1Mbps (asynchronous), 1Mbps (synchronous)

• Interface: UART (TTL serial)

• Baud Rate: 9600-460800 (configurable, typically 9600 default)

• Default PIN: 1234

• Range: Up to 10 meters (in open space)

• Dimensions: 26.7mm x 13mm x 2.2mm

Package Content:
1 x HC-06 Bluetooth Module

وصف المنتج:

مكن الاتصال التسلسلي اللاسلكي في مشاريعك مع وحدة إرسال واستقبال بلوتوث تسلسلية HC-06. مصممة خصيصًا كجهاز تابع فقط، تقدم وحدة الاتصال اللاسلكي RF الموثوقة هذه اتصال بلوتوث بسيط وفعال لمشاريع وحدات التحكم الدقيقة، نقل البيانات اللاسلكي، وتطبيقات التحكم عن بُعد. العمل بمواصفات بلوتوث 2.0+EDR، تقدم HC-06 اتصالاً تسلسلياً مستقرًا بمعدلات بيانات تصل إلى 2.1 ميجابت في الثانية، مما يجعلها مثالية لمشاريع Arduino، الإنسان الآلي، المستشعرات اللاسلكية، والإلكترونيات DIY. بواجهة UART المباشرة وتكوين أوامر AT السهل، تبسط هذه الوحدة إضافة وظيفة بلوتوث إلى أي مشروع يتطلب اتصالاً تسلسلياً لاسلكيًا موثوقًا من جهاز رئيسي مثل الهواتف الذكية، الألواح، أو أجهزة الكمبيوتر.

الميزات الرئيسية:

• تشغيل تابع فقط: مصممة خصيصًا كجهاز تابع for الاقتران والاتصال المبسط مع الأجهزة الرئيسية.

• واجهة تسلسلية بسيطة: اتصال UART قياسي for التكامل السهل مع وحدات التحكم الدقيقة ولوحات التطوير.

• قابل للتكوين بأوامر AT: مجموعة أوامر AT أساسية for التكوين السهل لمعدل الباود، اسم الجهاز، ورمز PIN.

• اتصال مستقر: اتصال بلوتوث موثوق مع نقل بيانات متسق for التطبيقات الحرجة.

• تشغيل بجهد 3.3 فولت مع تحمل 5 فولت: آمنة للاستخدام مع أنظمة 3.3 فولت و 5 فولت without تحويل مستوى إضافي.

• مؤشر حالة LED: ردود فعل بصرية واضحة لحالة الطاقة وحالة الاتصال.

المواصفات:

• الموديل: HC-06

• إصدار البلوتوث: 2.0+EDR

• وضع التشغيل: تابع فقط

• جهد التشغيل: 3.3 فولت تيار مستمر

• المستوى المنطقي: متحمل لـ 5 فولت

• التردد: 2.4 جيجا هرتز

• قوة الإرسال: الفئة 2 (4dBm)

• الحساسية: -84dBm

• معدل البيانات: 2.1 ميجابت في الثانية (غير متزامن)، 1 ميجابت في الثانية (متزامن)

• الواجهة: UART (تسلسلي TTL)

• معدل الباود: 9600-460800 (قابل للتكوين، نمطيًا 9600 افتراضي)

• رمز PIN الافتراضي: 1234

• المدى: حتى 10 أمتار (في مساحة مفتوحة)

• الأبعاد: 26.7 مم x 13 مم x 2.2 مم

محتويات العلبة:
1 x وحدة بلوتوث HC-06
