Product Description

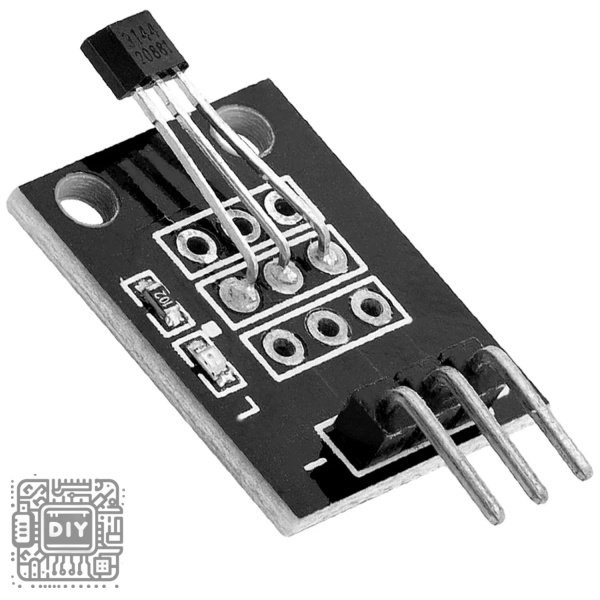

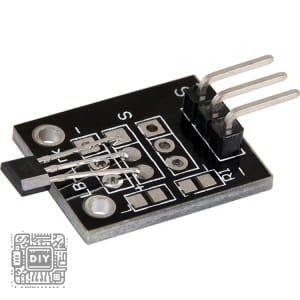

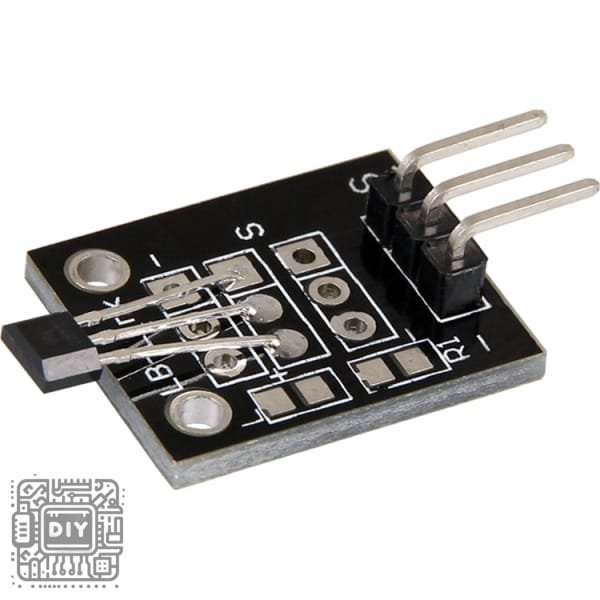

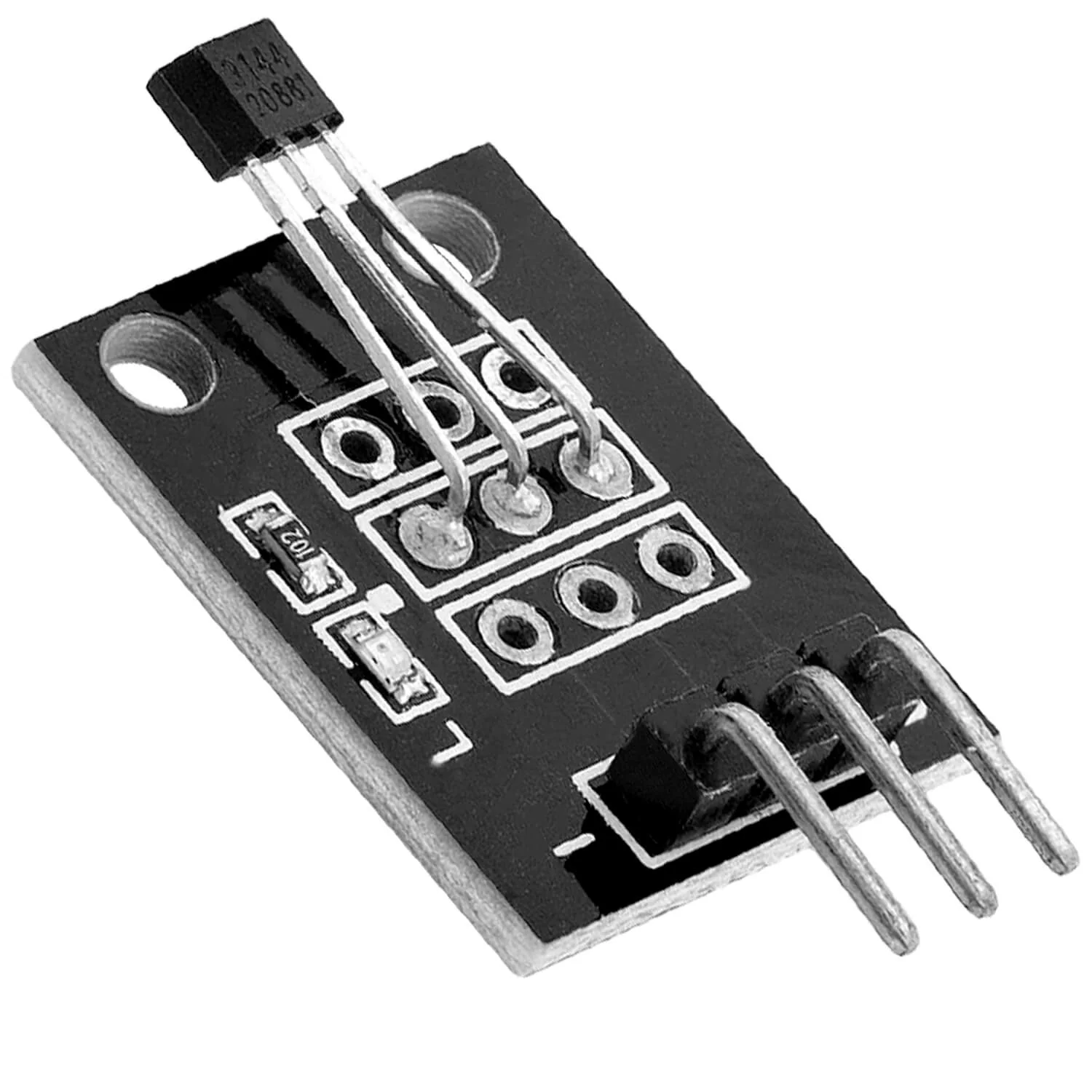

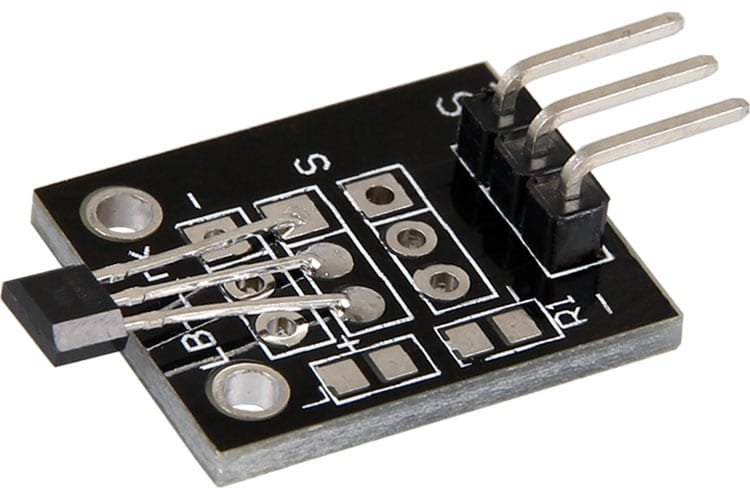

Add precise magnetic field detection to your electronics projects with the KY-003 Hall Magnetic Effect Sensor Module. This compact module features the reliable A3144E unipolar Hall-effect sensor that detects the presence and strength of magnetic fields, making it ideal for position sensing, RPM measurement, and proximity detection applications. The digital output provides a clean signal that switches state when a magnetic field is detected, enabling easy integration with Arduino, AVR microcontrollers, and other development boards. Perfect for smart car projects, security systems, and DIY starter kits, this sensor offers reliable performance for educational and professional applications alike.

Key Features

Advanced Magnetic Sensing

• A3144E Hall Sensor: High-sensitivity unipolar Hall-effect sensor for reliable magnetic field detection

• Digital Signal Output: Provides clean TTL-level digital signal for easy microcontroller interfacing

Reliable Performance

• Fast Response Time: Rapid detection and response to changing magnetic fields

• Contactless Operation: Wear-free sensing without physical contact for long-term reliability

Easy Integration

• Built-in LED Indicator: Visual feedback when magnetic field is detected

• Standard 3-Pin Interface: Simple VCC, GND, and digital output connection

• Wide Voltage Compatibility: Operates with both 3.3V and 5V microcontroller systems

Specifications

Electrical Specifications

• Sensor IC: A3144E Hall-effect Sensor

• Operating Voltage: 3.3V – 5.5V DC

• Output Signal: Digital (TTL)

• Output Type: Open-collector (requires pull-up resistor)

• Operating Temperature: -40°C to +85°C

Magnetic Specifications

• Sensor Type: Unipolar (responds to South pole)

• Trigger Field: Typically 30-60 Gauss

• Release Field: Typically 20-50 Gauss

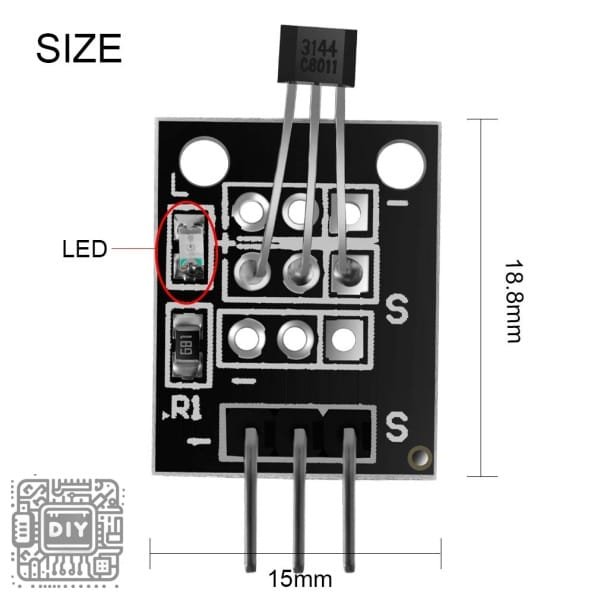

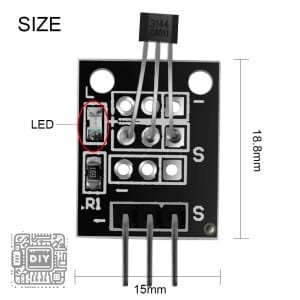

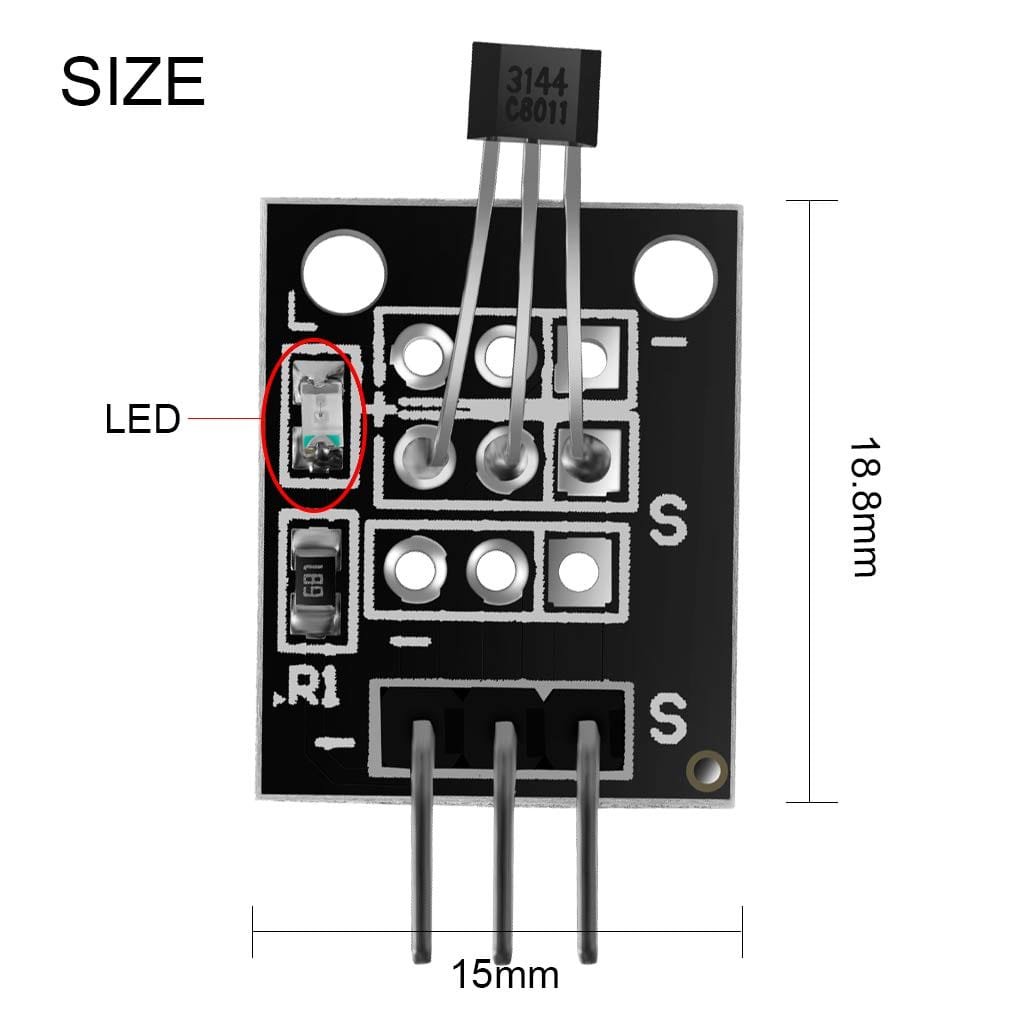

Physical Specifications

• Connection: 3-pin header (VCC, GND, SIG)

• Indicator: Detection status LED

• Board Dimensions: Compact module design

Package Content

• 1 x KY-003 Hall Magnetic Sensor Module

النسخة العربية (Arabic Version)

اسم المنتج المقترح للإدارة: وحدة حساس هول المغناطيسي KY-003

كلمة التركيز لمحركات البحث (SEO): حساس هول KY-003

وحدة حساس هول المغناطيسي KY-003

وصف المنتج

أضف كشفًا دقيقًا للمجال المغناطيسي لمشاريعك الإلكترونية مع وحدة حساس هول المغناطيسي KY-003. تتميز هذه الوحدة المضغوطة بحساس هول A3144E الأحادي القطب الموثوق الذي يكتشف وجود وقوة المجالات المغناطيسية، مما يجعله مثاليًا لتطبيقات استشعار الموضع، وقياس RPM، واكتشاف القرب. يوفر الإخراج الرقمي إشارة نظيفة تتغير حالتها عند اكتشاف مجال مغناطيسي، مما يمكن التكامل السهل مع الأردوينو، ومتحكمات AVR، ولوحات التطوير الأخرى. مثالي لمشاريع السيارات الذكية، وأنظمة الأمان، وطقم المبتدئين التطبيقية، يقدم هذا الحساس أداءً موثوقًا للتطبيقات التعليمية والمهنية على حد سواء.

الميزات الرئيسية

استشعار مغناطيسي متقدم

• حساس هول A3144E: حساس هول أحادي القطب عالي الحساسية لاكتشاف مجال مغناطيسي موثوق

• إخراج إشارة رقمية: يوفر إشارة رقمية نظيفة بمستوى TTL لتوصيل سهل بوحدة التحكم الدقيقة

أداء موثوق

• وقت استجابة سريع: كشف واستجابة سريعة للمجالات المغناطيسية المتغيرة

• تشغيل بدون تلامس: استشعار بدون تلامس فيزيائي لموثوقية طويلة الأمد

تكامل سهل

• مؤشر LED مدمج: ملاحظات بصرية عند اكتشاف مجال مغناطيسي

• واجهة 3-pin قياسية: توصيل بسيط (VCC, GND, وإخراج رقمي)

• توافق جهد واسع: يعمل مع أنظمة متحكمات دقيقة بجهد 3.3 فولت و 5 فولت

المواصفات

المواصفات الكهربائية

• شريحة الحساس: حساس هول A3144E

• جهد التشغيل: 3.3 فولت – 5.5 فولت تيار مستمر

• إشارة الخرج: رقمي (TTL)

• نوع الخرج: open-collector (يتطلب مقاومة pull-up)

• درجة حرارة التشغيل: -40°C إلى +85°C

المواصفات المغناطيسية

• نوع الحساس: أحادي القطب (يستجيب للقطب الجنوبي)

• مجال التشغيل: عادة 30-60 غاوس

• مجال الإطلاق: عادة 20-50 غاوس

المواصفات الفيزيائية

• التوصيل: رأس 3-pin (VCC, GND, SIG)

• المؤشر: مؤشر LED لحالة الكشف

• أبعاد اللوحة: تصميم وحدة مضغوط

محتويات العلبة

• 1 × وحدة حساس هول المغناطيسي KY-003
