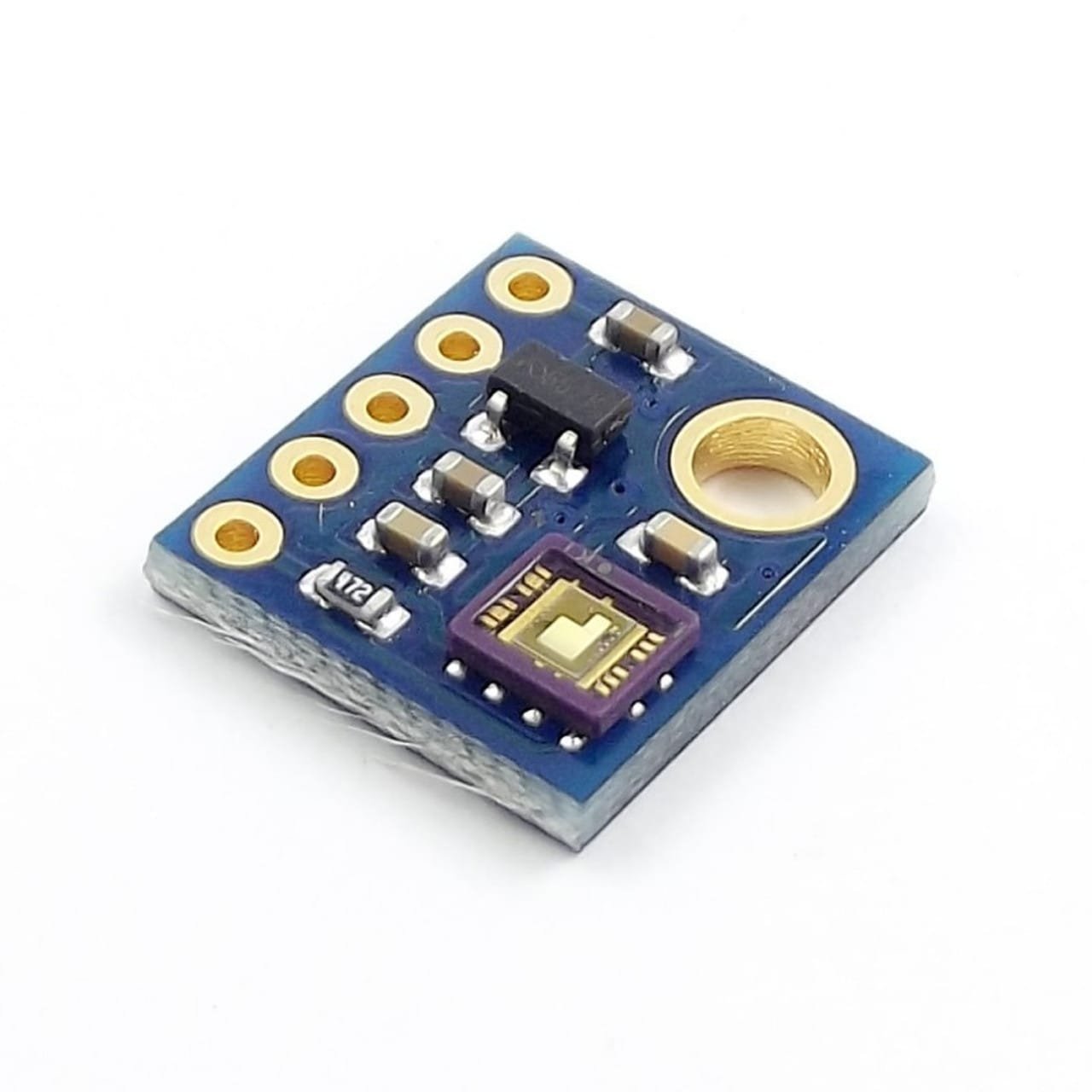

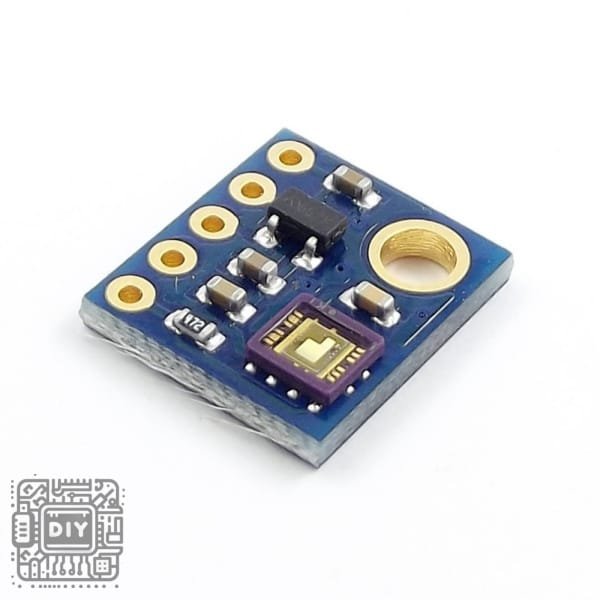

GY-ML8511 UV Sensor Module – Analog Output Ultraviolet Light Detection Breakout Board

Product Description

Precisely monitor ambient ultraviolet radiation with the GY-ML8511 UV Sensor Module, a highly sensitive breakout board designed for accurate measurement of UV intensity. This compact module is centered around the ML8511 IC, a specialized sensor that is most sensitive to the UV-A (315-380nm) and UV-B (280-315nm) wavebands, which are critical for assessing sun exposure and environmental UV levels. The module provides a straightforward analog voltage output that is directly proportional to the intensity of the detected UV light, making it exceptionally easy to interface with any microcontroller’s ADC (Analog-to-Digital Converter) pin, such as those on Arduino, ESP32, and Raspberry Pi boards. With its built-in voltage regulator and simple 3-pin interface, the GY-ML8511 is the perfect tool for building sun exposure monitors, weather stations, wearable UV trackers, and smart gardening systems that respond to sunlight conditions.

Key Features

• High-Sensitivity UV-A/UV-B Detection: The ML8511 sensor is specifically tuned to be most responsive to the UV-A and UV-B spectrums, which are the primary bands that reach the Earth’s surface and have significant biological effects, making it ideal for real-world UV index measurement.

• Linear Analog Voltage Output: Provides a linear analog output voltage that increases with higher UV intensity. This output ranges from approximately 1.0V (in dark conditions) to over 2.8V (under strong sunlight), allowing for easy interpretation and calibration with a microcontroller.

• Onboard 3.3V Voltage Regulator: Includes a built-in low-dropout voltage regulator, enabling safe operation with a wide input voltage range of 3.3V to 5V DC. This protects the sensitive ML8511 IC and ensures stable performance even when powered from a 5V system like an Arduino Uno.

• Simple 3-Pin Connection & Low Power Consumption: Features a minimalist 3-pin interface (VCC, GND, OUT) for quick integration. The module consumes very little current, making it perfectly suited for battery-powered, portable applications such as wearable UV dosimeters.

• Compact & Ready-to-Use Breakout Board: Comes as a fully assembled and tested breakout board with all necessary supporting components, including a bypass capacitor. Its small form factor allows for easy embedding into projects of all sizes.

Technical Specifications

• Sensor IC: ML8511

• Sensitive Wavelength: 280nm – 390nm (Peak at ~365nm)

• Supply Voltage: 3.3V – 5.0V DC

• Output Type: Analog Voltage (0V – 3.0V*)
  **Output is limited by VCC; typical range is 1.0V (min) to 2.8V (max under sun)*

• Interface: 3-pin (VCC, GND, OUT)

• Operating Current: 0.3 mA (Typical)

• Module Dimensions: Approximately 20mm x 16mm

Package Contents

• 1 x GY-ML8511 UV Sensor Module

---

وحدة حساس الأشعة فوق البنفسجية GY-ML8511 – لوحة كسر بإخراج تناظري لكشف الضوء الفوق بنفسجي

وصف المنتج

الميزات الرئيسية

• كشف حساس عالي للأشعة فوق البنفسجية A و B: تم ضبط حساس ML8511 specifically ليكون أكثر استجابة لأطياف UV-A و UV-B، which هي النطاقات الأساسية التي تصل إلى سطح الأرض ولها تأثيرات بيولوجية significant، مما يجعله مثاليًا for قياس مؤشر الأشعة فوق البنفسجية في العالم الحقيقي.

• إخراج جهد تناظري خطي: يوفر جهد خرج تناظري خطي يزداد مع شدة UV أعلى. يتراوح هذا الخرج من approximately 1.0 فولت (في الظروف المظلمة) إلى over 2.8 فولت (under ضوء الشمس القوي)، مما يسمح بتفسير ومعايرة سهلين باستخدام متحكم دقيق.

• منظم جهد 3.3 فولت على اللوحة: يتضمن منظم جهد low-dropout مدمج، مما يمكن التشغيل الآمن مع نطاق جهد إدخال واسع من 3.3 فولت إلى 5 فولت تيار مستمر. يحمي هذا شريحة ML8511 الحساسة ويضمن أداءً مستقرًا even عند التشغيل من نظام 5 فولت like Arduino Uno.

• اتصال بسيط 3 دبابيس واستهلاك منخفض للطاقة: يتميز بواجهة 3 دبابيس minimalist (VCC, GND, OUT) for التكامل السريع. تستهلك الوحدة تيارًا قليلاً جدًا، مما يجعلها مناسبة perfectly للتطبيقات المحمولة التي تعمل بالبطارية like dosimeters UV القابلة للارتداء.

• لوحة كسر مضغوطة وجاهزة للاستخدام: تأتي كلوحة كسر مجمعة وتم اختبارها fully بجميع المكونات الداعمة اللازمة، including مكثف bypass. يسمح عامل شكلها الصغير بالدمج السهل في مشاريع بجميع الأحجام.

المواصفات الفنية

• شريحة الاستشعار: ML8511

• الطول الموجي الحساس: 390 – 280 نانومتر (الذروة عند ~365 نانومتر)

• جهد التغذية: 5.0 – 3.3 فولت تيار مستمر

• نوع الخرج: جهد تناظري (3.0 – 0 فولت*)
  **الخرج محدود بـ VCC؛ النطاق النموذجي هو 1.0 فولت (الحد الأدنى) إلى 2.8 فولت (الحد الأقصى under الشمس)*

• الواجهة: 3 دبابيس (VCC, GND, OUT)

• تيار التشغيل: 0.3 ملي أمبير (نموذجي)

• أبعاد الوحدة: approximately 20مم x 16مم

محتويات العلبة

• 1 × وحدة حساس الأشعة فوق البنفسجية GY-ML8511
