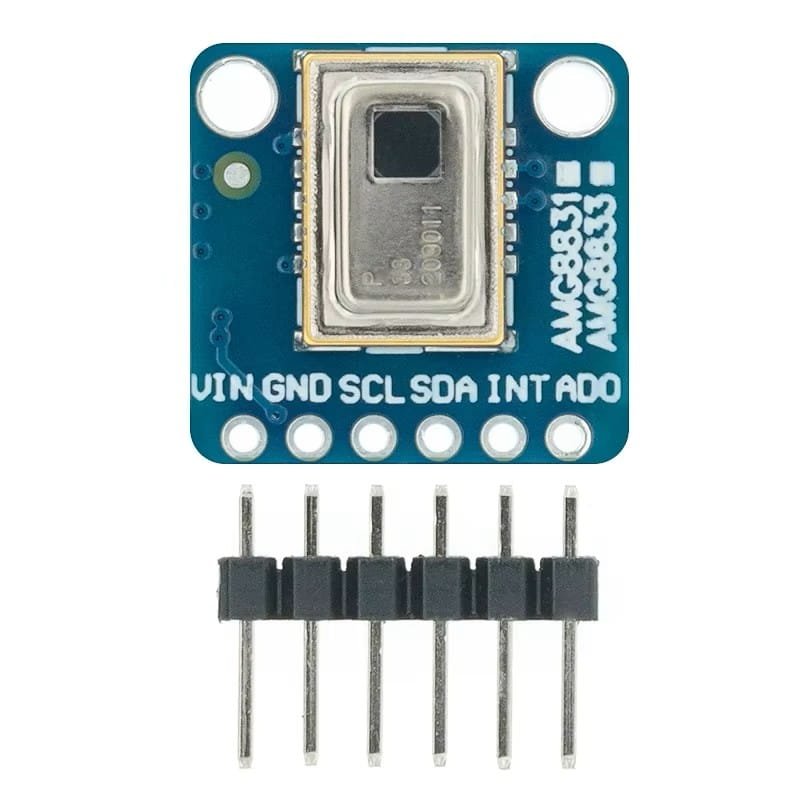

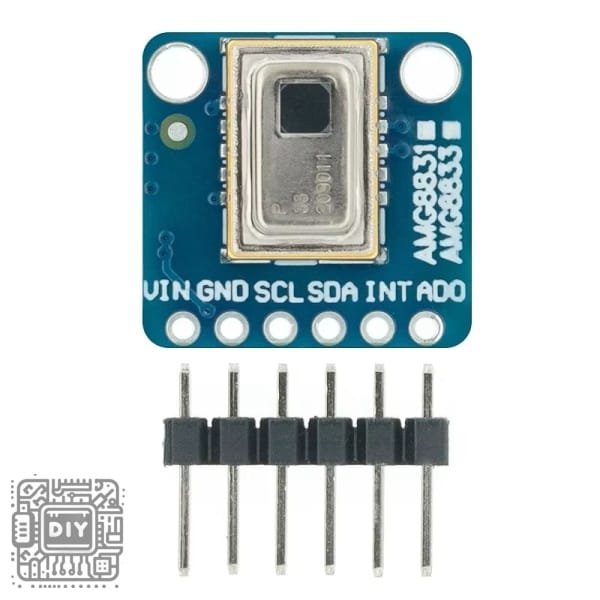

GY-AMG8833 8×8 Thermal Imaging Sensor

Description

Product Description:

Unlock the world of thermal vision with the GY-AMG8833 IR Thermal Imaging Array sensor module. This compact and powerful breakout board is centered around the Panasonic AMG8833 Grid-EYE sensor, which features an 8×8 array of IR thermal sensors (64 pixels total) to detect temperature and movement without any visible light. It detects temperatures from 0°C to 80°C with a resolution of ±2.5°C, making it perfect for a wide range of applications like human presence detection, overheating prevention, non-contact temperature measurement, and DIY thermal cameras. The module communicates via a simple I2C interface, making it easy to connect to popular microcontrollers like Arduino, ESP8266, ESP32, and Raspberry Pi. With its low power consumption and small form factor, the GY-AMG8833 is your gateway to adding affordable thermal sensing to your electronics projects.

Key Features:

• 8×8 IR Thermal Pixel Array: Consists of 64 individual thermopile pixels to create a low-resolution thermal image or detect heat signatures.

• Non-Contact Temperature Sensing: Measures surface temperatures from 0°C to 80°C without any physical contact.

• Simple I2C Interface: Easy integration with Arduino, Raspberry Pi, and other microcontrollers using just two wires for data.

• Human Presence & Motion Detection: Capable of detecting human presence and movement based on changes in the thermal field.

• Compact & Ready-to-Use: Comes as a pre-assembled breakout board with all necessary components, including a voltage regulator.

• Wide Application Range: Ideal for IoT projects, security systems, energy efficiency monitoring, and robotics.

Specifications:

• Core Sensor: Panasonic AMG8833

• Pixel Array: 8 x 8 (64 pixels total)

• Field of View (FoV): 60 degrees

• Temperature Range: 0°C to +80°C

• Accuracy: ±2.5°C (Typical)

• Resolution: 0.25°C (relative)

• Communication Interface: I2C (Address 0x69 default)

• Operating Voltage: 3.3V / 5V (Module is often 3.3V logic)

• Dimensions: Approx. 20mm x 28mm

Package Content:

• 1 x GY-AMG8833 Thermal Imaging Sensor Module

• 1 x 8-pin header strip (may require soldering)

Product Description (وصف المنتج):

افتح عالم الرؤية الحرارية مع وحدة استشعار المصفوفة الحرارية GY-AMG8833. تعتمد هذه اللوحة المضغوطة والقوية على مستشعر Panasonic AMG8833 Grid-EYE، الذي يتميز بمجموعة 8×8 من مستشعرات الحرارة بالأشعة تحت الحمراء (64 بكسل إجمالاً) للكشف عن درجة الحرارة والحركة بدون أي ضوء مرئي. يكتشف درجات الحرارة من 0°C إلى 80°C بدقة ±2.5°C، مما يجعله مثاليًا لمجموعة wide من التطبيقات like كشف الوجود البشري، ومنع السخونة الزائدة، وقياس درجة الحرارة بدون تلامس، وكاميرات الحرارة DIY. تتواصل الوحدة عبر واجهة I2C بسيطة، مما يجعل توصيلها سهلًا بالمتحكمات الدقيقة الشهيرة like Arduino و ESP8266 و ESP32 و Raspberry Pi. باستهلاكها المنخفض للطاقة وحجمها الصغير، تعد GY-AMG8833 بوابتك لإضافة الاستشعار الحراري بأسعار معقولة إلى مشاريعك الإلكترونية.

Key Features (الميزات الرئيسية):

• مجموعة 8×8 بكسل حراري بالأشعة تحت الحمراء: تتكون من 64 بكسل حراري فردي لإنشاء صورة حرارية منخفضة الدقة أو الكشف عن البصمات الحرارية.

• استشعار درجة الحرارة بدون تلامس: يقيس درجات حرارة السطح من 0°C إلى 80°C بدون أي اتصال فيزيائي.

• واجهة I2C بسيطة: تكامل سهل مع Arduino و Raspberry Pi والمتحكمات الدقيقة الأخرى باستخدام سلكين فقط for البيانات.

• كشف الوجود البشري والحركة: قادر على الكشف عن الوجود البشري والحركة based on التغييرات في المجال الحراري.

• مضغوط وجاهز للاستخدام: يأتي كلوحة breakout مجمعة مسبقًا مع جميع المكونات اللازمة، including منظم الجهد.

• نطاق تطبيق واسع: مثالي for مشاريع IoT، وأنظمة الأمان، ومراقبة كفاءة الطاقة، والروبوتات.

Specifications (المواصفات):

• المستشعر الأساسي: Panasonic AMG8833

• مجموعة البكسل: 8 × 8 (64 بكسل إجمالاً)

• مجال الرؤية (FoV): 60 درجة

• نطاق درجة الحرارة: 0°C إلى +80°C

• الدقة: ±2.5°C (نموذجي)

• الوضوح: 0.25°C (نسبي)

• واجهة الاتصال: I2C (العنوان 0x69 افتراضيًا)

• جهد التشغيل: 3.3 فولت / 5 فولت (الوحدة غالبًا 3.3 فولت منطق)

• الأبعاد: تقريبًا 20 ملم × 28 ملم

Package Content (محتويات العلبة):

• ١ × وحدة استشعار حرارية GY-AMG8833

• ١ × شريط رأس 8 دبابيس (قد يتطلب لحام)
