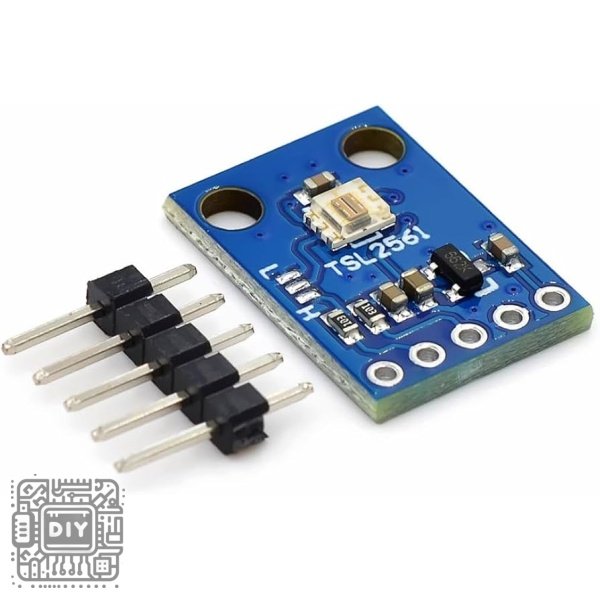

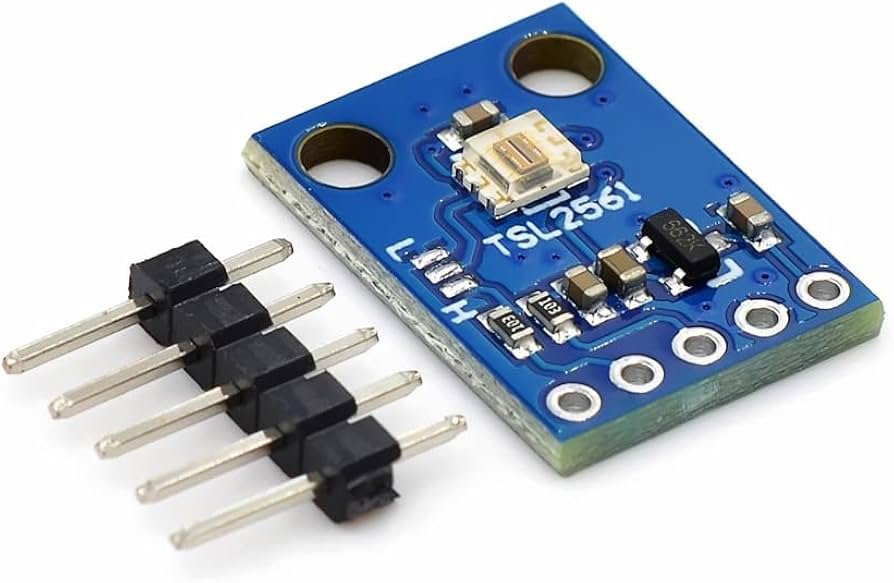

GY-2561 TSL2561 Luminosity Sensor Module – Digital Light Intensity & Infrared Sensing Breakout Board

Product Description

Achieve professional-grade light sensing accuracy with the GY-2561 TSL2561 Luminosity Sensor Module. This advanced digital light sensor breakout board is built around the TAOS TSL2561 integrated circuit, a device renowned for its ability to measure light intensity with a close approximation to the human eye’s response. Unlike simple photoresistors (LDRs), the TSL2561 provides precise digital lux readings by incorporating two photodiodes: one for sensing both infrared and visible light, and another for infrared light only. This sophisticated dual-diode design allows the sensor to accurately calculate the ambient light level by subtracting the IR component, resulting in highly reliable readings even under challenging light sources like incandescent or fluorescent lamps. With its standard I2C interface, the module connects effortlessly to microcontrollers like Arduino, ESP32, and Raspberry Pi, making it the ideal choice for smart lighting systems, weather stations, scientific data logging, and automatic display backlight dimming.

Key Features

• Dual Photodiode Sensor for Accurate Lux Calculation: Features two independent sensing elements: a full-spectrum photodiode (visible + IR) and an infrared-only photodiode. By digitally subtracting the IR value, the sensor provides a precise illuminance measurement in lux that closely matches human visual perception.

• Wide Dynamic Range & High Sensitivity: Capable of measuring an exceptionally wide range of light intensities, from a mere 0.1 lux in dark rooms to over 40,000 lux in direct sunlight, making it versatile for both indoor and outdoor applications without saturating.

• Digital I2C Output & Programmable Settings: Communicates via a simple I2C interface, providing direct digital lux values and eliminating the need for an analog-to-digital converter. The gain and integration time can be programmed to adapt to different lighting conditions for optimal performance.

• Low-Power Operation & Programmable Interrupt: Consumes very little current and includes a programmable interrupt pin that can be set to trigger your microcontroller at specific light thresholds, enabling efficient, power-saving operation in battery-powered projects.

• Compact & Ready-to-Use Breakout Board: Comes as a fully assembled module with the TSL2561 chip, supporting components, and a removable light sensor cover. The standard 4-pin header allows for immediate integration into any prototyping setup.

Technical Specifications

• Sensor IC: TSL2561

• Interface: I2C (Address selectable via onboard jumper)

• Supply Voltage: 3.3V (Module includes a 3.3V regulator for 5V system compatibility)

• Sensing Range: 0.1 to 40,000+ Lux

• Photodiodes: Channel 0 (Visible + IR), Channel 1 (IR only)

• Programmable Features: Gain (1x or 16x), Integration Time (13.7ms to 402ms)

• Package: Includes a removable plastic cap for light diffusion

Package Contents

• 1 x GY-2561 TSL2561 Luminosity Sensor Module

وحدة قياس شدة الإضاءة GY-2561 TSL2561 – لوحة كسر رقمية لاستشعار الضوء والأشعة تحت الحمراء

وصف المنتج

الميزات الرئيسية

• حساس ثنائي الصمام الثنائي الضوئي لحساب لوكس دقيق: يتميز بعنصري استشعار مستقلين: صمام ثنائي ضوئي full-spectrum (مرئي + IR) وصمام ثنائي ضوئي for IR only. من خلال طرح قيمة IR digitally، يوفر الحساس قياس إضاءة دقيق باللوكس which يطابق بشكل وثيق الإدراك البصري البشري.

• نطاق ديناميكي واسع وحساسية عالية: قادر على قياس نطاق واسع استثنائي من شدة الضوء، من 0.1 لوكس فقط in الغرف المظلمة إلى over 40,000 لوكس in ضوء الشمس المباشر، مما يجعله متعدد الاستخدامات for التطبيقات الداخلية والخارجية without التشبع.

• إخراج I2C رقمي وإعدادات قابلة للبرمجة: يتواصل via واجهة I2C بسيطة، مما يوفر قيم لوكس رقمية مباشرة ويلغي الحاجة إلى محول analog-to-digital. يمكن برمجة الكسب ووقت التكيف للتكيف مع ظروف الإضاءة المختلفة for أداء أمثل.

• تشغيل منخفض الطاقة ومقاطعة قابلة للبرمجة: يستهلك تيارًا قليلاً جدًا ويتضمن دبوس مقاطعة programmable يمكن ضبطه لتفعيل متحكمك الدقيق عند عتبات ضوء محددة، مما يمكن تشغيلًا efficient موفرًا للطاقة in المشاريع التي تعمل بالبطارية.

• لوحة كسر مضغوطة وجاهزة للاستخدام: تأتي كوحدة مجمعة fully بشريحة TSL2561، والمكونات الداعمة، وغطاء حساس ضوء قابل للإزالة. يسمح رأس 4 دبابيس قياسي بالتكامل الفوري في أي إعداد prototyping.

المواصفات الفنية

• شريحة الاستشعار: TSL2561

• الواجهة: I2C (عنوان قابل للتحديد via وصلة على اللوحة)

• جهد التغذية: 3.3 فولت (الوحدة تتضمن منظم 3.3 فولت for توافق نظام 5 فولت)

• نطاق الاستشعار: 40,000+ إلى 0.1 لوكس

• الصمامات الثنائية الضوئية: القناة 0 (مرئي + IR)، القناة 1 (IR only)

• الميزات القابلة للبرمجة: الكسب (1x أو 16x)، وقت التكامل (402 إلى 13.7 مللي ثانية)

• العبوة: تتضمن غطاء بلاستيكيًا قابل للإزالة for نشر الضوء

محتويات العلبة

• 1 × وحدة حساس شدة الإضاءة GY-2561 TSL2561
