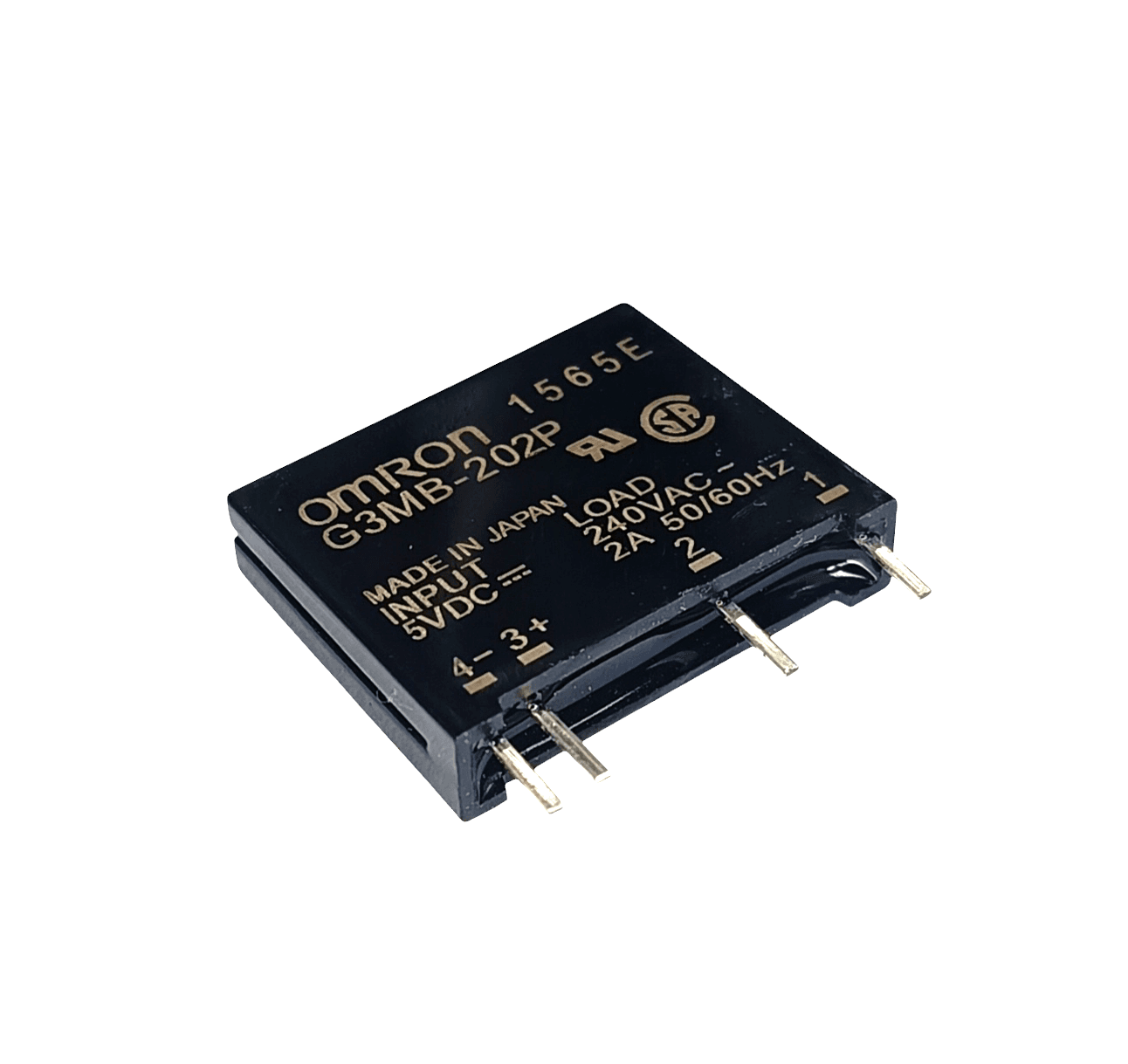

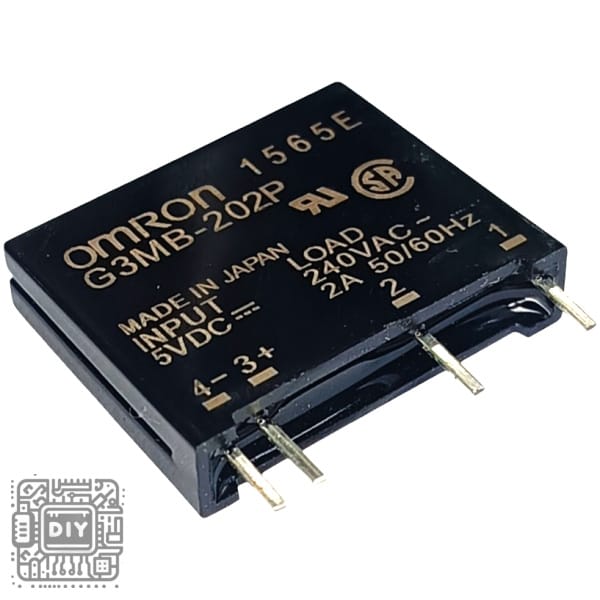

5V DC-AC Solid State Relay Module G3MB-202P – PCB SIP SSR AC 240V 2A with Snubber Circuit

Control AC loads with silent, reliable switching using this G3MB-202P Solid State Relay Module, a 5V DC-controlled AC solid state relay designed for PCB mounting. This SIP (Single Inline Package) SSR provides a noiseless, spark-free, and long-life alternative to traditional mechanical relays, making it ideal for applications requiring frequent switching or quiet operation .

The G3MB-202P features a zero-crossing switching design, which turns the output on and off only when the AC voltage crosses zero, minimizing electrical noise and inrush current, and protecting sensitive loads from voltage spikes . An integrated snubber circuit provides additional protection against inductive loads, making this SSR suitable for controlling motors, solenoids, pumps, and other devices that generate back EMF .

With a control voltage of 5V DC, this solid state relay can be directly driven by Arduino, ESP32, Raspberry Pi, and other microcontrollers without requiring additional driver circuits . The output is rated for up to 2A at 240V AC, suitable for controlling a wide range of AC loads including lighting, heaters, small motors, and fans . The compact SIP-4 package allows for easy mounting on PCBs, perfboards, or breadboards, making it an excellent choice for home automation, industrial control, and DIY electronics projects .

Key Features

Solid State Switching Technology

Provides silent, spark-free, and bounce-free switching with no moving parts, ensuring long operational life and reliable performance even under frequent switching conditions .

Zero-Crossing Detection

Built-in zero-crossing circuitry ensures the output turns on only when the AC voltage crosses zero, minimizing electrical noise, reducing electromagnetic interference, and protecting loads from high inrush currents .

Integrated Snubber Circuit

Includes a built-in snubber circuit (resistor-capacitor network) for protection against voltage spikes and transient surges, making it suitable for inductive loads such as motors, solenoids, and pumps .

5V DC Control

Operates directly from 5V logic, compatible with Arduino, ESP32, Raspberry Pi, and other microcontrollers without needing additional driver components or level shifters .

2A AC Output Rating

Rated for up to 2A at 100-240V AC, capable of controlling a variety of AC loads including lamps, fans, heaters, solenoids, and small motors .

Compact SIP-4 Package

The small single inline package with 4 pins fits easily on PCBs, perfboards, and breadboards, ideal for space-constrained projects and high-density designs .

High Reliability

No moving contacts means no contact wear, arcing, or mechanical fatigue, resulting in extremely long life and consistent performance over millions of switching cycles .

Optically Isolated

Provides electrical isolation between the control side and the load side, protecting sensitive microcontroller circuitry from high-voltage spikes and noise .

Fast Switching Speed

Solid state technology enables rapid switching without the delay inherent in mechanical relays, suitable for applications requiring precise timing .

Low Power Consumption

The 5V control input draws only a few milliamps, making it ideal for battery-powered and low-power applications .

Specifications

Pin Configuration

Note: The load terminals are not polarity sensitive for AC loads.

Wiring Diagram

Arduino Connection

G3MB-202P SSR           Arduino Uno
------------            -----------
Pin 1 (Control +) -----> Digital Pin 7 (5V output)
Pin 2 (Control -) -----> GND
Pin 3 (Load)     -----> Live (AC Hot)
Pin 4 (Load)     -----> Load (e.g., Lamp, Fan, Motor)

Typical AC Load Control

AC Power (Live) --- Pin 3
Pin 4 --- Load (Lamp, Motor, Heater) --- AC Neutral

Arduino Code Example

const int ssrPin = 7;

void setup() {
  pinMode(ssrPin, OUTPUT);
  digitalWrite(ssrPin, LOW);  // Start with SSR off
  Serial.begin(9600);
  Serial.println("G3MB-202P Solid State Relay Ready");
}

void loop() {
  // Turn SSR on
  digitalWrite(ssrPin, HIGH);
  Serial.println("SSR ON - Load connected");
  delay(2000);

  // Turn SSR off
  digitalWrite(ssrPin, LOW);
  Serial.println("SSR OFF - Load disconnected");
  delay(2000);
}

Load Type Guidelines

Common Applications

• Home automation and smart lighting

• Industrial control systems

• HVAC equipment control

• Motor and pump control

• Solenoid and valve actuation

• Heating element control

• Fan speed control (with appropriate dimming)

• Security and alarm systems

• Educational electronics projects

• Arduino and Raspberry Pi AC control

Important Usage Notes

• Always ensure the load current does not exceed 2A to prevent overheating or damage

• Use proper heatsinking if operating near maximum current for extended periods

• For inductive loads, the built-in snubber provides adequate protection for most applications

• Keep control wires away from high-voltage AC wiring to reduce noise coupling

• For capacitive loads (switching power supplies), derate the current to account for high inrush

• This is a solid state relay; it may have a small leakage current when off (<5mA), which is not suitable for extremely sensitive loads

Package Contents

• 1 x G3MB-202P Solid State Relay Module

وحدة مرحل الحالة الصلبة G3MB-202P 5V DC-AC – SSR AC 240V 2A مع دائرة تخميد للتركيب على PCB

تحكم في أحمال التيار المتردد بتبديل صامت وموثوق باستخدام وحدة مرحل الحالة الصلبة G3MB-202P، وهو SSR يعمل بجهد تحكم 5V ومصمم للتركيب على PCB. يوفر هذا المرحل الصلب بديلاً صامتًا وخاليًا من الشرارات وطويل العمر للمرحلات الميكانيكية التقليدية، مما يجعله مثاليًا للتطبيقات التي تتطلب تبديلًا متكررًا أو تشغيلًا هادئًا .

يتميز G3MB-202P بتصميم تبديل عند عبور الصفر، حيث يقوم بتشغيل وإيقاف الخرج فقط عندما يعبر جهد التيار المتردد نقطة الصفر، مما يقلل الضوضاء الكهربائية وتيار الاندفاع، ويحمي الأحمال الحساسة من ارتفاع الجهد . توفر دائرة التخميد المدمجة حماية إضافية ضد الأحمال الحثية، مما يجعل هذا SSR مناسبًا للتحكم في المحركات والملفات اللولبية والمضخات والأجهزة الأخرى التي تولد جهدًا عكسيًا .

مع جهد تحكم 5V DC، يمكن تشغيل مرحل الحالة الصلبة هذا مباشرة بواسطة Arduino و ESP32 و Raspberry Pi والمتحكمات الدقيقة الأخرى دون الحاجة إلى دوائر تشغيل إضافية . الخرج مصنف لتيار يصل إلى 2 أمبير عند 240V AC، مناسب للتحكم في مجموعة واسعة من أحمال التيار المتردد بما في ذلك الإضاءة والسخانات والمحركات الصغيرة والمراوح . تسمح العبوة المدمجة SIP-4 بالتركيب السهل على PCBs ولوحات التجارب ولوحات التوصيل، مما يجعله خيارًا ممتازًا لأتمتة المنزل والتحكم الصناعي ومشاريع الإلكترونيات DIY .

المميزات الرئيسية

تقنية تبديل الحالة الصلبة

يوفر تبديلًا صامتًا وخاليًا من الشرارات والارتداد بدون أجزاء متحركة، مما يضمن عمرًا تشغيليًا طويلًا وأداءً موثوقًا حتى في ظل ظروف التبديل المتكررة .

كشف عبور الصفر

تضمن دائرة عبور الصفر المدمجة تشغيل الخرج فقط عندما يعبر جهد التيار المتردد نقطة الصفر، مما يقلل الضوضاء الكهربائية والتداخل الكهرومغناطيسي ويحمي الأحمال من تيارات الاندفاع العالية .

دائرة تخميد مدمجة

يتضمن شبكة تخميد مدمجة للحماية من ارتفاع الجهد والاندفاعات العابرة، مما يجعله مناسبًا للأحمال الحثية مثل المحركات والملفات اللولبية والمضخات .

تحكم 5V DC

يعمل مباشرة من منطق 5V، متوافق مع Arduino و ESP32 و Raspberry Pi والمتحكمات الدقيقة الأخرى دون الحاجة إلى مكونات تشغيل إضافية أو محولات مستوى .

تصنيف خرج AC 2 أمبير

مصنف لتيار يصل إلى 2 أمبير عند 100-240V AC، قادر على التحكم في مجموعة متنوعة من أحمال التيار المتردد بما في ذلك المصابيح والمراوح والسخانات والملفات اللولبية والمحركات الصغيرة .

عبوة SIP-4 مدمجة

الحزمة الصغيرة ذات 4 دبابيس تناسب بسهولة PCBs ولوحات التجارب ولوحات التوصيل، مثالية للمشاريع محدودة المساحة والتصاميم عالية الكثافة .

موثوقية عالية

لا توجد نقاط تلامس متحركة مما يعني عدم وجود تآكل للتلامس أو تقوس أو إجهاد ميكانيكي، مما يؤدي إلى عمر طويل جدًا وأداء ثابت عبر ملايين دورات التبديل .

عزل ضوئي

يوفر عزلًا كهربائيًا بين جانب التحكم وجانب الحمل، مما يحمي دوائر المتحكم الدقيق الحساسة من ارتفاع الجهد العالي والضوضاء .

سرعة تبديل سريعة

تتيح تقنية الحالة الصلبة تبديلًا سريعًا دون التأخير المتأصل في المرحلات الميكانيكية، مناسبة للتطبيقات التي تتطلب توقيتًا دقيقًا .

استهلاك طاقة منخفض

يسحب مدخل التحكم 5V بضعة ملي أمبير فقط، مما يجعله مثاليًا للتطبيقات التي تعمل بالبطارية ومنخفضة الطاقة .

المواصفات الفنية

تكوين الدبابيس

التطبيقات الشائعة

• أتمتة المنزل والإضاءة الذكية

• أنظمة التحكم الصناعية

• التحكم في المحركات والمضخات

• التحكم في الملفات اللولبية والصمامات

• التحكم في عناصر التسخين

• أنظمة الأمن والإنذار

• مشاريع الإلكترونيات التعليمية

محتويات العلبة

• 1 × وحدة مرحل حالة صلبة G3MB-202P
