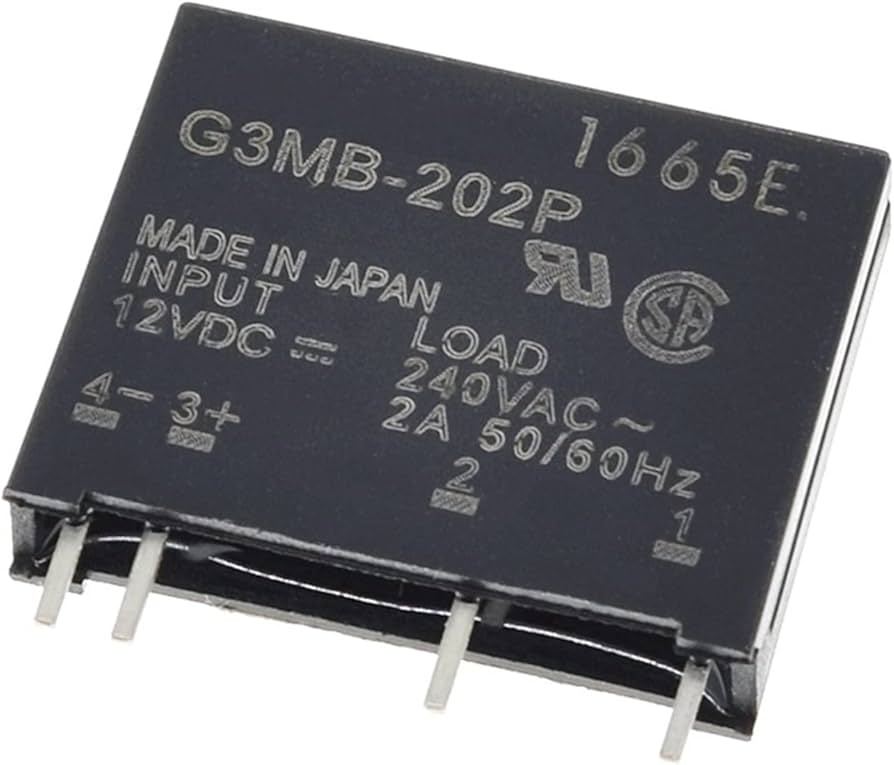

12V DC-AC Solid State Relay Module G3MB-202P – PCB SIP SSR AC 240V 2A with Snubber Circuit

Control AC loads with silent, reliable switching using this G3MB-202P Solid State Relay Module, a 12V DC-controlled AC solid state relay designed for PCB mounting. This SIP (Single Inline Package) SSR provides a noiseless, spark-free, and long-life alternative to traditional mechanical relays, making it ideal for industrial control systems, automotive applications, and projects using 12V power supplies .

The G3MB-202P features a zero-crossing switching design, which turns the output on and off only when the AC voltage crosses zero, minimizing electrical noise and inrush current, and protecting sensitive loads from voltage spikes . An integrated snubber circuit provides additional protection against inductive loads, making this SSR suitable for controlling motors, solenoids, pumps, and other devices that generate back EMF .

With a control voltage of 12V DC, this solid state relay is ideal for automotive electronics, industrial control panels, and systems that operate on 12V power . The output is rated for up to 2A at 240V AC, suitable for controlling a wide range of AC loads including lighting, heaters, small motors, and fans . The compact SIP-4 package allows for easy mounting on PCBs, perfboards, or breadboards, making it an excellent choice for industrial automation, automotive accessories, and DIY electronics projects .

Key Features

Solid State Switching Technology

Provides silent, spark-free, and bounce-free switching with no moving parts, ensuring long operational life and reliable performance even under frequent switching conditions .

Zero-Crossing Detection

Built-in zero-crossing circuitry ensures the output turns on only when the AC voltage crosses zero, minimizing electrical noise, reducing electromagnetic interference, and protecting loads from high inrush currents .

Integrated Snubber Circuit

Includes a built-in snubber circuit (resistor-capacitor network) for protection against voltage spikes and transient surges, making it suitable for inductive loads such as motors, solenoids, and pumps .

12V DC Control

Operates directly from 12V logic, making it ideal for automotive systems, industrial control panels, battery-powered equipment, and projects using 12V power supplies .

2A AC Output Rating

Rated for up to 2A at 100-240V AC, capable of controlling a variety of AC loads including lamps, fans, heaters, solenoids, and small motors .

Compact SIP-4 Package

The small single inline package with 4 pins fits easily on PCBs, perfboards, and breadboards, ideal for space-constrained projects and high-density designs .

High Reliability

No moving contacts means no contact wear, arcing, or mechanical fatigue, resulting in extremely long life and consistent performance over millions of switching cycles .

Optically Isolated

Provides electrical isolation between the control side and the load side, protecting sensitive microcontroller circuitry from high-voltage spikes and noise .

Fast Switching Speed

Solid state technology enables rapid switching without the delay inherent in mechanical relays, suitable for applications requiring precise timing .

Low Power Consumption

The 12V control input draws only a few milliamps, making it energy-efficient for continuous operation .

Specifications

Pin Configuration

Note: The load terminals are not polarity sensitive for AC loads.

Wiring Diagram

Arduino Control (with 12V Power Supply)

12V ---+--- Relay Control + (Pin 1)
       |
       +--- 10kΩ --- Control Signal (optional pull-up)

GPIO Pin --- 1kΩ --- Base of NPN Transistor (e.g., 2N2222, BC547)
Emitter of Transistor --- GND
Collector of Transistor --- Relay Control - (Pin 2)

Direct 12V Control

12V Power Source --- Pin 1 (Control +)
Switch or Relay --- Pin 2 (Control -) --- GND

Arduino Code Example (with Transistor Driver)

const int controlPin = 7;

void setup() {
  pinMode(controlPin, OUTPUT);
  digitalWrite(controlPin, LOW);  // Start with SSR off
  Serial.begin(9600);
  Serial.println("12V G3MB-202P Solid State Relay Ready");
}

void loop() {
  // Turn SSR on
  digitalWrite(controlPin, HIGH);
  Serial.println("SSR ON - Load connected");
  delay(2000);

  // Turn SSR off
  digitalWrite(controlPin, LOW);
  Serial.println("SSR OFF - Load disconnected");
  delay(2000);
}

Load Type Guidelines

Common Applications

• Automotive electronics and accessories

• Industrial control panels and PLC interfaces

• Home automation and smart lighting

• Motor and pump control

• Solenoid and valve actuation

• Heating element control

• HVAC equipment control

• Security and alarm systems

• Battery-powered AC equipment control

• Educational electronics projects

Important Usage Notes

• Always ensure the load current does not exceed 2A to prevent overheating or damage

• Use proper heatsinking if operating near maximum current for extended periods

• For inductive loads, the built-in snubber provides adequate protection for most applications

• Keep control wires away from high-voltage AC wiring to reduce noise coupling

• For capacitive loads (switching power supplies), derate the current to account for high inrush

• This is a solid state relay; it may have a small leakage current when off (<5mA)

• When controlling from microcontrollers, use a transistor driver circuit (NPN like 2N2222, BC547) to interface the 12V relay with 5V logic

Package Contents

• 1 x G3MB-202P Solid State Relay Module (12V DC control)
