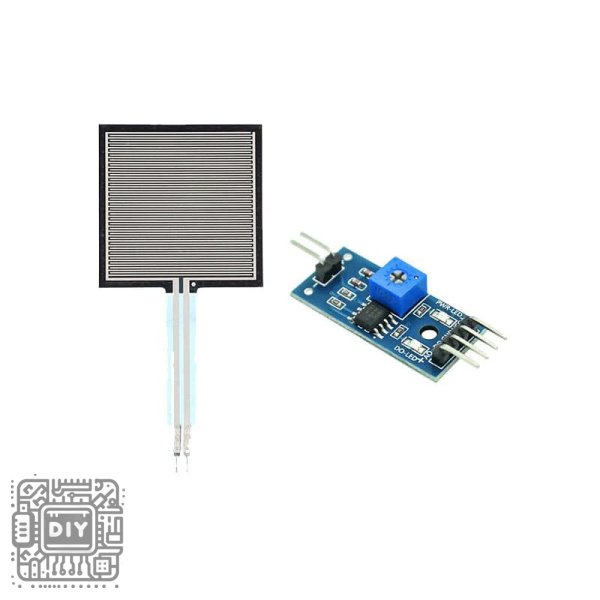

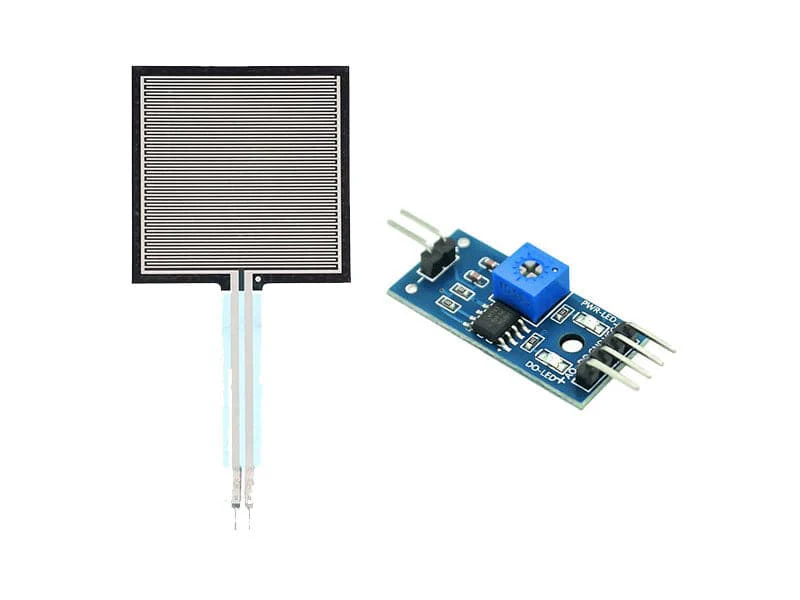

FSR406 Resistive Thin Film Pressure Sensor – High-Range Force Sensing Resistor with Voltage Converter

Product Description

Experience robust pressure detection with the FSR406 Resistive Thin Film Pressure Sensor, an advanced force-sensing resistor specifically engineered for applications requiring higher force measurement capabilities and enhanced durability. Building upon the successful FSR402 design, the FSR406 features a larger active sensing area and optimized construction that extends its force detection range up to 20kg, making it the ideal solution for heavy-duty applications where substantial pressure monitoring is essential. This innovative pressure sensor utilizes sophisticated polymer thick film technology that exhibits a predictable decrease in electrical resistance as force is applied to its sensing surface, providing reliable and repeatable pressure measurements across its entire operational range.

The FSR406 boasts an impressive sensing range from 100g to 20kg, with a significantly larger active diameter of 24mm that distributes pressure more effectively and enhances measurement stability. The sensor’s ultra-thin profile (approximately 0.3-0.5mm thick) and flexible polymer construction allow it to conform to curved surfaces and withstand mechanical stress, making it perfect for integration into industrial equipment, automotive systems, robotics, and medical devices where space constraints and reliability are critical concerns. The long tail design features robust exposed conductors that ensure secure electrical connections and facilitate easy installation, while the durable materials guarantee consistent performance even after millions of actuation cycles in demanding environments.

This comprehensive package includes a specialized voltage conversion module that simplifies the integration process by transforming the FSR406’s variable resistance into a clean, easy-to-process analog voltage signal. The conversion module features a straightforward 3-pin interface (VCC, GND, OUT) and operates on a wide voltage range of 3.3V to 5V DC, ensuring direct compatibility with popular microcontroller platforms including Arduino, Raspberry Pi, ESP32, and STM32. The module incorporates a precision voltage divider circuit with an optimized fixed resistor value that provides excellent signal resolution across the FSR406’s extended force range, eliminating the need for complex external circuitry and enabling immediate implementation in your projects.

Key Features

Extended High-Force Detection

Handle substantial pressure applications with an expanded detection range from 100g to 20kg, providing reliable force measurement for both light touch and heavy-pressure scenarios.

Large-Area Sensing Surface

Benefit from a 24mm diameter active area that ensures better pressure distribution, improved spatial averaging, and enhanced measurement accuracy across the sensing surface.

Industrial-Grade Durability

Rely on robust construction designed to withstand millions of actuations and harsh environmental conditions, maintaining consistent performance throughout extended operational life.

Complete Signal Conditioning

Simplify integration with the dedicated conversion module that provides clean analog voltage output, ready for immediate connection to microcontrollers and data acquisition systems.

Wide Operational Compatibility

Utilize across demanding applications including industrial automation, automotive systems, robotics, and medical equipment with easy 3.3V-5V operation and standard interfaces.

Technical Specifications

FSR406 Sensor:

• Technology: Polymer Thick Film (PTF)

• Thickness: 0.3-0.5mm

• Active Area: 24mm diameter

• Force Range: 100g to 20kg

• Resistance Range: >1MΩ (no pressure) to <500Ω (max pressure)

• Response Time: <5 milliseconds

• Operating Temperature: -30°C to +70°C

• Tail Length: 55mm with robust exposed conductors

• Actuation Life: >10 million cycles

Conversion Module:

• Operating Voltage: 3.3V to 5V DC

• Output Signal: Analog Voltage (0-VCC)

• Interface: 3-pin (VCC, GND, OUT)

• Fixed Resistor: 10kΩ (optimized for FSR406)

• Dimensions: 20mm × 15mm

• Connection: Standard 2.54mm pitch headers

Package Contents

• 1 × FSR406 Thin Film Pressure Sensor

• 1 × Voltage Conversion Module

مستشعر الضغط المقاوم FSR406 رقيق الغشاء – مقاوم استشعار القوة عالي المدى مع وحدة تحويل الجهد

وصف المنتج

جرب كشف ضغط قويًا مع مستشعر الضغط المقاوم FSR406 رقيق الغشاء، وهو مقاوم استشعار قوة متطور مصمم خصيصًا للتطبيقات التي تتطلب قدرات قياس قوة أعلى ومتانة معززة. مبنيًا على تصميم FSR402 الناجح، يتميز FSR406 بمنطقة استشعار نشطة أكبر وبناء محسن يمدد نطاق كشف القوة إلى 20 كجم، مما يجعله الحل الأمثل للتطبيقات الثقيلة حيث تكون مراقبة الضغط substantial أمرًا essential. يستخدم مستشعر الضغط المبتكر هذا تكنولوجيا فيلم بوليمر سميك متطورة تظهر انخفاضًا يمكن التنبؤ به في المقاومة الكهربائية مع تطبيق القوة على سطح الاستشعار الخاص به، مما يوفر قياسات ضغط موثوقة وقابلة للتكرار عبر نطاقه التشغيلي بالكامل.

يفتخر FSR406 بنطاق استشعار مثير للإعجاب من 100 جرام إلى 20 كجم، بقطر نشط larger بشكل كبير 24 مم يوزع الضغط بشكل أكثر effectively ويعزز استقرار القياس. يسمح المظهر الجانبي ultra-رقيق للمستشعر (سمك 0.3-0.5 مم تقريبًا) والبناء البوليمري المرن له بالتكيف مع الأسطح المنحنية وتحمل الإجهاد الميكانيكي، مما يجعله مثاليًا للتكامل في المعدات الصناعية وأنظمة السيارات والروبوتات والأجهزة الطبية حيث تكون القيود المكانية والموثوقية concerns حرجة. يتميز تصميم الذيل الطويل بموصلات مكشوفة قوية تضمن توصيلات كهربائية آمنة وتسهل التثبيت السهل، بينما تضمن المواد durable أداءً متسقًا even بعد millions من دورات التشغيل في البيئات المتطلبة.

تتضمن هذه الحزمة الشاملة وحدة تحويل جهد متخصصة simplify عملية التكامل through تحويل المقاومة المتغيرة لـ FSR406 إلى إشارة جهد تناظري نظيفة easy-المعالجة. تتميز وحدة التحويل بواجهة 3 دبابيس straightforward (VCC, GND, OUT) وتعمل على نطاق جهد wide من 3.3 فولت إلى 5 فولت تيار مستمر، مما يضمن التوافق المباشر مع منصات المتحكمات الدقيقة الشهيرة including Arduino و Raspberry Pi و ESP32 و STM32. تتضمن الوحدة دائرة مقسم جهد دقيقة بقيمة مقاوم ثابت محسنة توفر دقة إشارة excellent عبر نطاق القوة الممتد لـ FSR406، مما يلغي الحاجة إلى دوائر خارجية معقدة ويمكن التنفيذ الفوري في مشاريعك.

الميزات الرئيسية

كشف قوة عالي ممتد

تعامل مع تطبيقات الضغط substantial بنطاق كشف موسع من 100 جرام إلى 20 كجم، مما يوفر قياس قوة موثوق لكل من سيناريوهات اللمس الخفيف والضغط الثقيل.

سطح استشعار كبير المساحة

استفد من منطقة نشطة بقطر 24 مم تضمن توزيع ضغط أفضل، ومتوسط مكاني محسن، ودقة قياس معززة عبر سطح الاستشعار.

متانة من الدرجة الصناعية

اعتمد على بناء قوي مصمم لتحمل millions من مرات التشغيل والظروف البيئية القاسية، مع الحفاظ على أداء متسق throughout العمر التشغيلي الممتد.

تكييف إشارة كامل

بسط التكامل مع وحدة التحويل المخصصة التي توفر إخراج جهد تناظري نظيف، جاهزة للتوصيل الفوري بالمتحكمات الدقيقة وأنظمة acquisition البيانات.

توافق تشغيلي wide

استخدم عبر التطبيقات المتطلبة including الأتمتة الصناعية وأنظمة السيارات والروبوتات والمعدات الطبية مع تشغيل سهل 3.3V-5V وواجهات قياسية.

المواصفات الفنية

مستشعر FSR406:

• التكنولوجيا: فيلم بوليمر سميك

• السماكة: 0.3-0.5 مم

• المساحة النشطة: 24 مم قطر

• نطاق القوة: 100 جرام إلى 20 كجم

• نطاق المقاومة: >1 ميجا أوم (بدون ضغط) إلى <500 أوم (أقصى ضغط)

• زمن الاستجابة: <5 ملي ثانية

• درجة حرارة التشغيل: -30°C إلى +70°C

• طول الذيل: 55 مم مع موصلات مكشوفة قوية

• عمر التشغيل: >10 million دورة

وحدة التحويل:

• جهد التشغيل: 3.3 فولت إلى 5 فولت تيار مستمر

• إشارة الخرج: جهد تناظري (0-VCC)

• الواجهة: 3 دبابيس (VCC, GND, OUT)

• المقاوم الثابت: 10 كيلو أوم (محسن لـ FSR406)

• الأبعاد: 20 مم × 15 مم

• التوصيل: رؤوس بمسافة 2.54 مم قياسية

محتويات العلبة

• 1 × مستشعر ضغط FSR406 رقيق الغشاء

• 1 × وحدة تحويل الجهد
