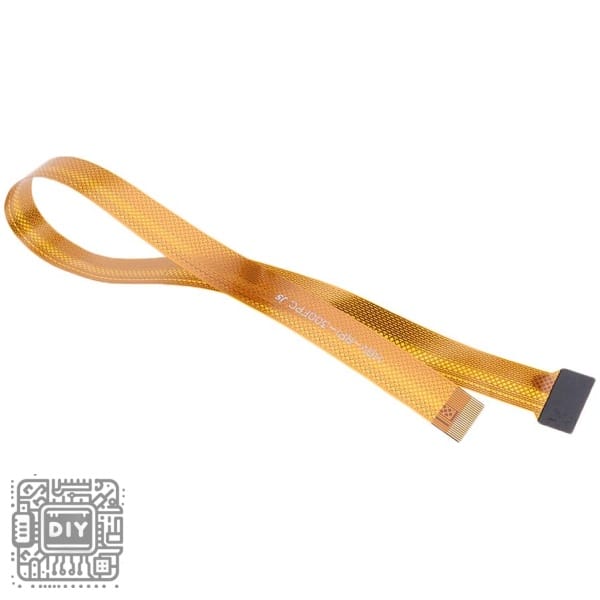

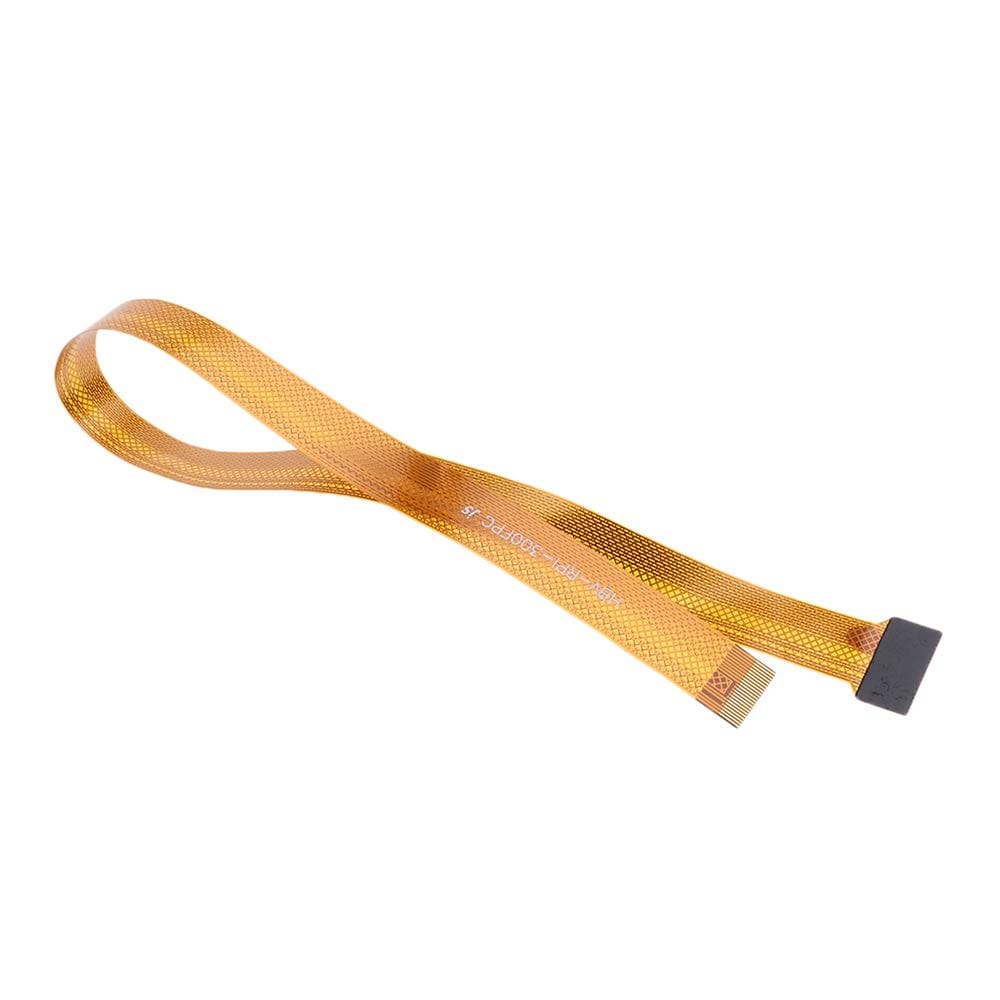

FPC Ribbon Cable 15cm 15-Pin to 22-Pin Conversion Cable – HBV-Raspberry-150FPC

Connect and interface between different display and camera modules with this FPC Ribbon Cable 15cm 15-Pin to 22-Pin Conversion Cable, a specialized flexible printed circuit designed for compatibility with Raspberry Pi, HBV camera modules, and various LCD display applications. This conversion cable bridges the gap between devices using 15-pin FPC connectors and those requiring 22-pin interfaces, providing a reliable solution for custom display setups, camera connections, and prototyping projects.

The cable features a flexible ribbon construction with precise pitch spacing to ensure secure, reliable connections with standard FPC connectors. The 15cm length offers sufficient reach for most enclosure and board layouts while maintaining signal integrity over the short distance. Each end is equipped with the appropriate pin count and contact spacing, with clear alignment markers to ensure correct orientation during installation.

Designed specifically for applications like the HBV camera module with Raspberry Pi, this conversion cable is also suitable for various LCD screens, camera sensors, and other FPC-based devices that require pin count conversion. The high-quality construction ensures stable signal transmission, minimizing interference and maintaining the integrity of your video, data, or control signals.

Key Features

15-Pin to 22-Pin Conversion

Designed to connect devices with 15-pin FPC interfaces to devices with 22-pin FPC connectors, providing a versatile solution for projects requiring pin count adaptation between different modules.

Flexible Ribbon Construction

Manufactured from high-quality flexible printed circuit material that allows for easy routing around components and within tight enclosures while maintaining signal integrity.

15cm Length

The 15cm cable length provides ample reach for most applications, allowing comfortable connection between boards without excessive slack while keeping signal paths short for reliable transmission.

Precise Pin Alignment

Features accurate pin spacing and clear orientation markings to ensure correct installation and prevent damage from reverse insertion or misalignment.

Compatible with Raspberry Pi and HBV Cameras

Specifically designed for use with Raspberry Pi single-board computers and HBV camera modules, making it ideal for camera projects, surveillance systems, and computer vision applications.

High-Quality Construction

Built with durable materials and precision manufacturing to ensure reliable connections and long service life even with repeated flexing and installation cycles.

Secure Connection

The FPC design provides a secure, latchable connection when used with appropriate connectors, ensuring the cable remains firmly in place during operation.

Versatile Applications

Suitable for a wide range of FPC-based devices including LCD displays, camera sensors, touch panels, and other modules requiring flexible flat cable connections.

Specifications

Common Applications

• Raspberry Pi camera module connections

• HBV camera module interfacing

• LCD display signal connections

• FPC to FPC board-to-board connections

• Prototyping and development projects

• Embedded vision systems

• Custom display installations

• Surveillance camera systems

• Industrial display interfaces

• DIY electronics projects

Installation Tips

1. Gently lift the locking flap on both FPC connectors before inserting the cable

2. Ensure the cable contacts face the correct direction (align with gold contact pads)

3. Insert the cable fully until it seats against the connector stop

4. Press the locking flap down to secure the cable in place

5. Avoid sharp bends or excessive twisting that could damage the flexible traces

6. Verify cable orientation before powering up the system

Package Contents

• 1 x FPC Ribbon Cable 15cm (15-Pin to 22-Pin)

---

كابل شريطي FPC 15 سم 15 دبوس إلى 22 دبوس – كابل تحويل HBV-Raspberry-150FPC

قم بتوصيل وربط وحدات العرض والكاميرا المختلفة باستخدام كابل FPC الشريطي 15 سم لتحويل 15 دبوس إلى 22 دبوس، وهو دائرة مطبوعة مرنة متخصصة مصممة للتوافق مع Raspberry Pi ووحدات كاميرا HBV وتطبيقات شاشات LCD المختلفة. يسد كابل التحويل هذا الفجوة بين الأجهزة التي تستخدم موصلات FPC بـ 15 دبوس وتلك التي تتطلب واجهات بـ 22 دبوس، مما يوفر حلاً موثوقًا لإعدادات العرض المخصصة وتوصيلات الكاميرا ومشاريع النمذجة الأولية.

يتميز الكابل ببناء شريطي مرن بمسافات دقيقة لضمان توصيلات آمنة وموثوقة مع موصلات FPC القياسية. يوفر طول 15 سم مدى كافياً لمعظم تخطيطات العلبة واللوحات مع الحفاظ على سلامة الإشارة عبر المسافة القصيرة. كل طرف مزود بعدد الدبابيس المناسب وتباعد التلامس، مع علامات محاذاة واضحة لضمان الاتجاه الصحيح أثناء التركيب.

مصمم خصيصًا لتطبيقات مثل وحدة كاميرا HBV مع Raspberry Pi، هذا الكابل مناسب أيضًا لمجموعة متنوعة من شاشات LCD وأجهزة استشعار الكاميرا والأجهزة الأخرى القائمة على FPC التي تتطلب تحويل عدد الدبابيس. يضمن البناء عالي الجودة نقل إشارة مستقر، مما يقلل التداخل ويحافظ على سلامة إشارات الفيديو أو البيانات أو التحكم الخاصة بك.

المميزات الرئيسية

تحويل 15 دبوس إلى 22 دبوس

مصمم لتوصيل الأجهزة ذات واجهات FPC 15 دبوس بالأجهزة ذات موصلات FPC 22 دبوس، مما يوفر حلاً متعدد الاستخدامات للمشاريع التي تتطلب تكييف عدد الدبابيس بين الوحدات المختلفة.

بناء شريطي مرن

مصنوع من مادة دوائر مطبوعة مرنة عالية الجودة تسمح بالتوجيه السهل حول المكونات وداخل العلب الضيقة مع الحفاظ على سلامة الإشارة.

طول 15 سم

يوفر طول الكابل 15 سم مدى كافياً لمعظم التطبيقات، مما يسمح بتوصيل مريح بين اللوحات دون ارتخاء مفرط مع الحفاظ على مسارات إشارة قصيرة لنقل موثوق.

محاذاة دقيقة للدبابيس

تتميز بتباعد دبابيس دقيق وعلامات توجيه واضحة لضمان التركيب الصحيح ومنع التلف من الإدخال العكسي أو سوء المحاذاة.

متوافق مع Raspberry Pi وكاميرات HBV

مصمم خصيصًا للاستخدام مع أجهزة الكمبيوتر أحادية اللوحة Raspberry Pi ووحدات كاميرا HBV، مما يجعله مثاليًا لمشاريع الكاميرا وأنظمة المراقبة وتطبيقات رؤية الكمبيوتر.

بناء عالي الجودة

مصنوع بمواد متينة وتصنيع دقيق لضمان توصيلات موثوقة وعمر خدمة طويل حتى مع دورات الثني والتركيب المتكررة.

توصيل آمن

يوفر تصميم FPC توصيلاً آمنًا قابلًا للقفل عند استخدامه مع الموصلات المناسبة، مما يضمن بقاء الكابل ثابتًا في مكانه أثناء التشغيل.

تطبيقات متعددة الاستخدامات

مناسب لمجموعة واسعة من الأجهزة القائمة على FPC بما في ذلك شاشات LCD وأجهزة استشعار الكاميرا ولوحات اللمس والوحدات الأخرى التي تتطلب توصيلات كابلات مسطحة مرنة.

المواصفات الفنية

التطبيقات الشائعة

• توصيلات وحدات كاميرا Raspberry Pi

• ربط وحدات كاميرا HBV

• توصيلات إشارة شاشات LCD

• توصيلات FPC بين اللوحات

• مشاريع النمذجة الأولية والتطوير

• أنظمة الرؤية المدمجة

• تركيبات عرض مخصصة

• أنظمة كاميرات المراقبة

• واجهات عرض صناعية

• مشاريع الإلكترونيات DIY

نصائح التركيب

1. ارفع رفرف القفل على موصلي FPC برفق قبل إدخال الكابل

2. تأكد من أن تلامسات الكابل تواجه الاتجاه الصحيح

3. أدخل الكابل بالكامل حتى يستقر مقابل توقف الموصل

4. اضغط رفرف القفل لأسفل لتثبيت الكابل في مكانه

5. تجنب الانحناءات الحادة أو الالتواء المفرط الذي قد يتلف المسارات المرنة

6. تحقق من اتجاه الكابل قبل تشغيل النظام

محتويات العلبة

• 1 × كابل شريطي FPC 15 سم (15 دبوس إلى 22 دبوس)
