FNIRSI P6100

Description

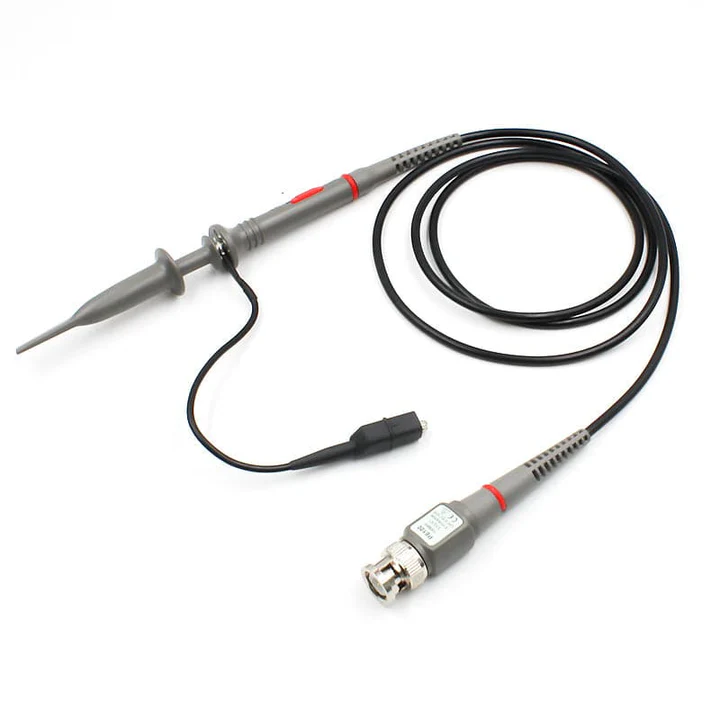

Item Description: The FNIRSI® P6100 is a standard, high-performance passive oscilloscope probe, an essential accessory for anyone working with oscilloscopes. Designed to reliably connect your oscilloscope to a wide array of electronic circuits, this probe ensures accurate and stable waveform acquisition. With its versatile 1X and 10X attenuation settings and a substantial 100MHz bandwidth, the P6100 is perfectly suited for general-purpose testing, circuit debugging, and signal analysis across various frequencies and voltage levels. Its robust construction and universal BNC connector make it compatible with most oscilloscopes on the market, offering reliability and precision for both hobbyists and professionals.

Key Features:

• Wide Bandwidth: Offers a 100MHz bandwidth, capable of accurately capturing high-frequency signals.
• Selectable Attenuation: Features a switchable 1X/10X attenuation ratio, allowing for flexible measurement of both low-voltage signals (1X) and higher voltage/frequency signals (10X).
• High Input Impedance: In 10X mode, it provides a high input impedance (10MΩ), minimizing circuit loading and ensuring more accurate measurements.
• Compensation Adjustment: Includes a compensation trimmer to match the probe’s capacitance with your oscilloscope’s input, optimizing waveform fidelity.
• Durable Construction: Built with high-quality materials for long-lasting performance and resistance to wear and tear.
• Standard BNC Connector: Ensures broad compatibility with virtually all modern digital and analog oscilloscopes.
• Integrated Ground Clip: Provides a secure and reliable ground connection to the circuit under test.
• Color Identification Rings: Comes with multiple colored rings for easy identification when using multiple probes simultaneously.

Specifications:

• Model: FNIRSI® P6100
• Bandwidth: 100MHz
• Attenuation Ratio: 1X / 10X (switchable)
• Input Resistance:
  • 1X: 1MΩ ± 2%
  • 10X: 10MΩ ± 2%
• Input Capacitance:
  • 1X: 85pF – 120pF
  • 10X: 18.5pF – 22.5pF
• Rise Time: < 3.5ns
• Maximum Input Voltage:
  • 1X: 300V DC + AC Peak
  • 10X: 600V DC + AC Peak
• Compensation Range: 10pF – 35pF
• Cable Length: Approx. 120cm (1.2 meters / 47 inches)
• Operating Temperature: 0°C to 50°C
• Operating Humidity: 0% to 80% RH

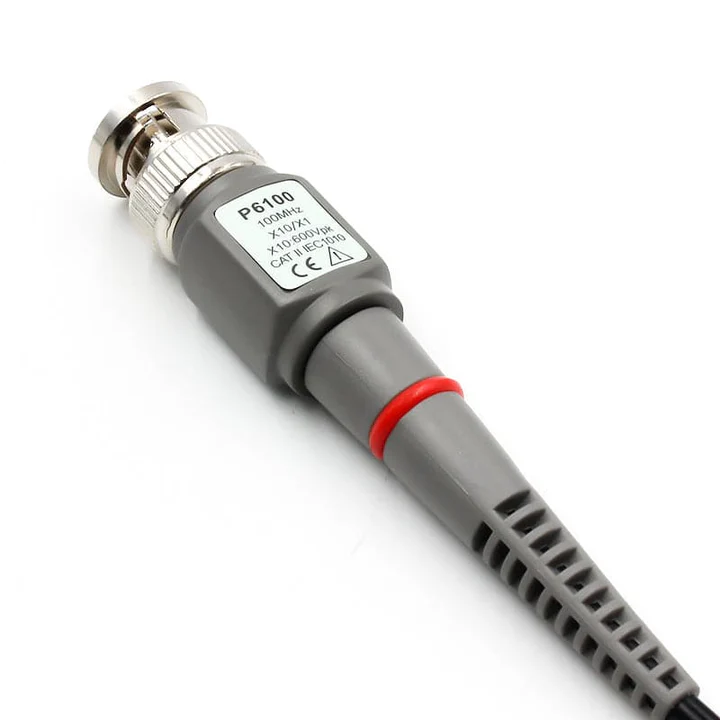

• Connector Type: Standard BNC

Usage: The FNIRSI® P6100 oscilloscope probe is an indispensable tool for almost any oscilloscope application. Use the 1X setting for general signal viewing, especially for lower frequency and smaller amplitude signals, where minimal attenuation is desired. Switch to the 10X setting when dealing with higher frequency signals, larger voltages, or when you need to minimize the loading effect on the circuit. It’s ideal for troubleshooting electronic circuits, analyzing digital and analog signals, debugging microcontrollers, testing power supplies, and various educational experiments in electronics labs.

Package Content:

• 1x FNIRSI® P6100 Oscilloscope Probe
• 1x Ground Clip (Alligator Clip)
• 1x Adjustment Tool (Plastic Screwdriver for compensation)
• 2x Color Identification Rings
• 1x Tip Cap (Protective Hook Tip)
• 1x User Manual (English)

العربية:

وصف منتج مسبار الأوسيلوسكوب FNIRSI® P6100

وصف المنتج: يُعد مسبار الأوسيلوسكوب FNIRSI® P6100 مسبارًا سلبيًا قياسيًا وعالي الأداء، وهو ملحق أساسي لأي شخص يعمل مع أجهزة الأوسيلوسكوب. صُمم هذا المسبار لتوصيل الأوسيلوسكوب الخاص بك بشكل موثوق بمجموعة واسعة من الدوائر الإلكترونية، مما يضمن الحصول على شكل موجة دقيق ومستقر. بفضل إعدادات التوهين المتعددة 1X و 10X وعرض النطاق الترددي الكبير البالغ 100 ميجاهرتز، فإن P6100 مناسب تمامًا للاختبار للأغراض العامة، وتصحيح أخطاء الدوائر، وتحليل الإشارات عبر مختلف الترددات ومستويات الجهد. إن تصميمه القوي وموصل BNC القياسي يجعله متوافقًا مع معظم أجهزة الأوسيلوسكوب في السوق، مما يوفر الموثوقية والدقة لكل من الهواة والمحترفين.

الميزات الرئيسية:

• نطاق ترددي واسع: يوفر نطاقًا تردديًا يبلغ 100 ميجاهرتز، قادرًا على التقاط إشارات عالية التردد بدقة.
• توهين قابل للتحديد: يتميز بنسبة توهين قابلة للتبديل 1X/10X، مما يسمح بقياس مرن لإشارات الجهد المنخفض (1X) وإشارات الجهد/التردد الأعلى (10X).
• مقاومة إدخال عالية: في وضع 10X، يوفر مقاومة إدخال عالية (10 ميجا أوم)، مما يقلل من تحميل الدائرة ويضمن قياسات أكثر دقة.
• ضبط التعويض: يتضمن أداة ضبط تعويض (Compensation Trimmer) لمطابقة سعة المسبار مع مدخل الأوسيلوسكوب الخاص بك، مما يحسن دقة شكل الموجة.
• تصميم متين: مصنوع من مواد عالية الجودة لأداء يدوم طويلاً ومقاومة للتآكل.
• موصل BNC قياسي: يضمن توافقًا واسعًا مع جميع أجهزة الأوسيلوسكوب الرقمية والتناظرية الحديثة تقريبًا.
• مشبك أرضي مدمج: يوفر اتصال أرضي آمن وموثوق به للدائرة قيد الاختبار.
• حلقات تحديد الألوان: يأتي مع حلقات ملونة متعددة لتسهيل التعرف عند استخدام عدة مسابير في وقت واحد.

المواصفات:

• الموديل: FNIRSI® P6100
• نطاق التردد (Bandwidth): 100 ميجاهرتز
• نسبة التوهين (Attenuation Ratio): 1X / 10X (قابلة للتبديل)
• مقاومة الإدخال (Input Resistance):
  • 1X: 1 ميجا أوم ± 2%
  • 10X: 10 ميجا أوم ± 2%
• سعة الإدخال (Input Capacitance):
  • 1X: 85 بيكوفاراد – 120 بيكوفاراد
  • 10X: 18.5 بيكوفاراد – 22.5 بيكوفاراد
• زمن الصعود (Rise Time): < 3.5 نانو ثانية
• الحد الأقصى لجهد الإدخال (Maximum Input Voltage):
  • 1X: 300 فولت تيار مستمر + ذروة تيار متردد
  • 10X: 600 فولت تيار مستمر + ذروة تيار متردد
• نطاق التعويض (Compensation Range): 10 بيكوفاراد – 35 بيكوفاراد
• طول الكابل: حوالي 120 سم (1.2 متر / 47 بوصة)
• درجة حرارة التشغيل: من 0 درجة مئوية إلى 50 درجة مئوية
• رطوبة التشغيل: 0% إلى 80% رطوبة نسبية
• نوع الموصل: BNC قياسي

الاستخدام: يُعد مسبار الأوسيلوسكوب FNIRSI® P6100 أداة لا غنى عنها لجميع تطبيقات الأوسيلوسكوب تقريبًا. استخدم إعداد 1X لعرض الإشارات العامة، خاصة لإشارات التردد المنخفض والسعة الصغيرة، حيث يكون التوهين الأدنى مرغوبًا. انتقل إلى إعداد 10X عند التعامل مع إشارات التردد العالي، أو الفولتية الأكبر، أو عندما تحتاج إلى تقليل تأثير التحميل على الدائرة. إنه مثالي لاستكشاف أخطاء الدوائر الإلكترونية، وتحليل الإشارات الرقمية والتناظرية، وتصحيح أخطاء المتحكمات الدقيقة، واختبار مصادر الطاقة، ومختلف التجارب التعليمية في مختبرات الإلكترونيات.

محتويات العبوة:

• 1x مسبار الأوسيلوسكوب FNIRSI® P6100
• 1x مشبك أرضي (مشبك تمساح)
• 1x أداة ضبط (مفك بلاستيكي للتعويض)
• 2x حلقات تحديد الألوان
• 1x غطاء طرف (طرف خطافي واقي)
• 1x دليل المستخدم (باللغة الإنجليزية)
