FNIRSI CTG-20

Description

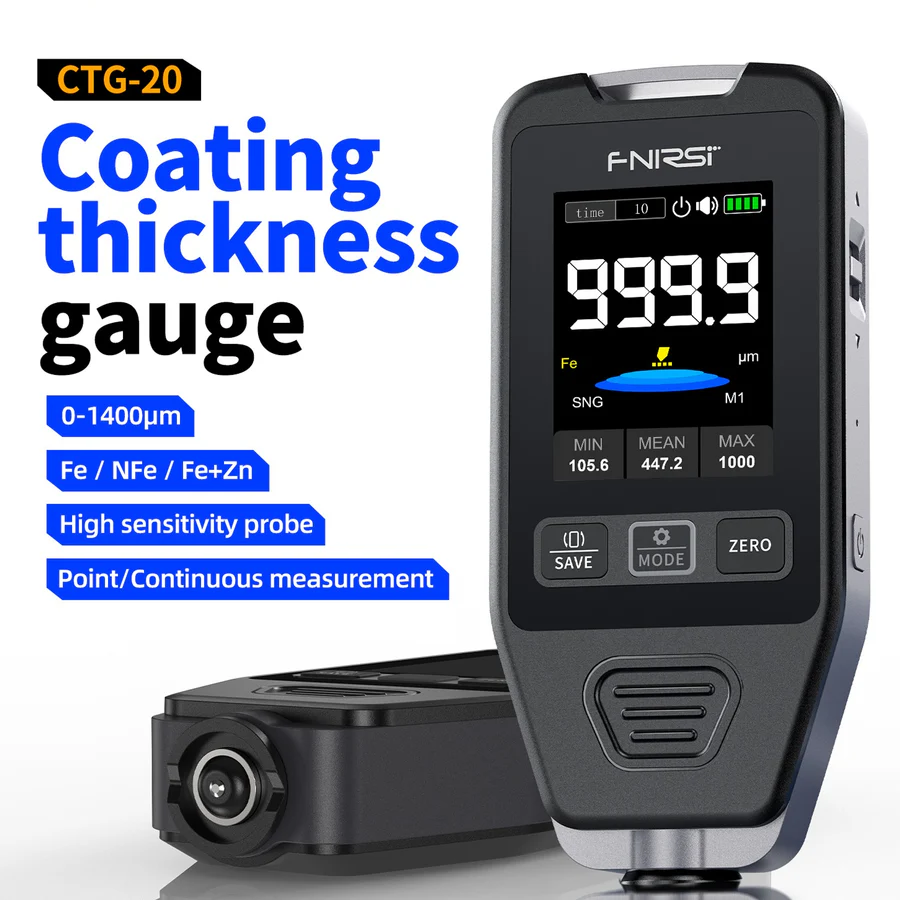

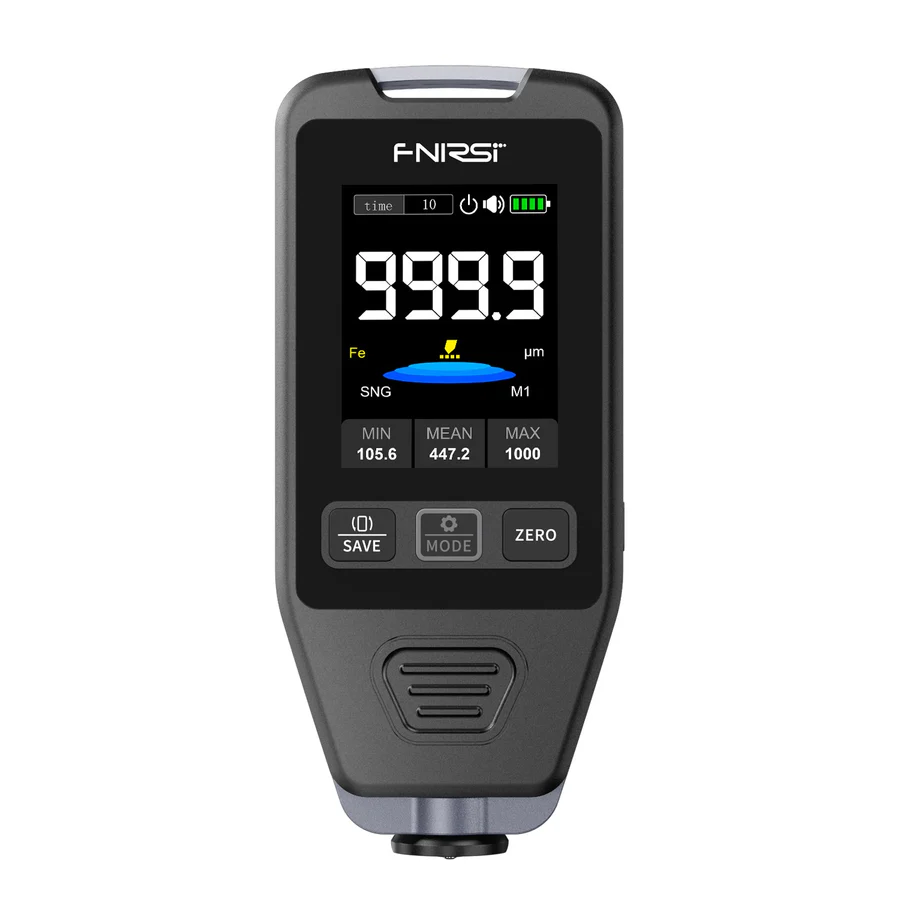

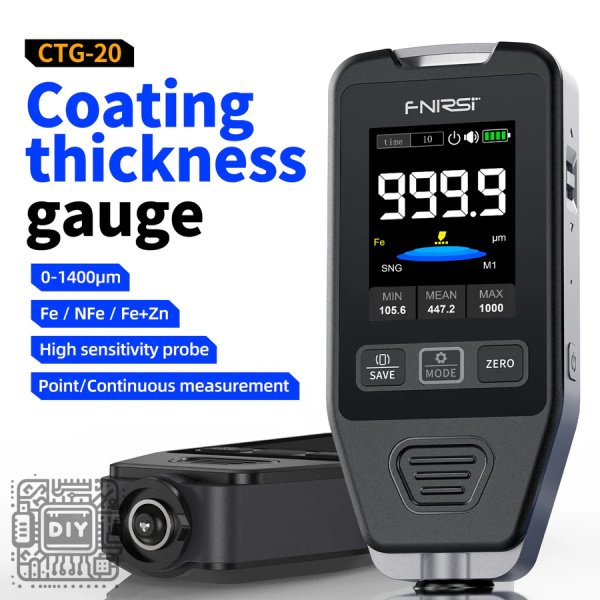

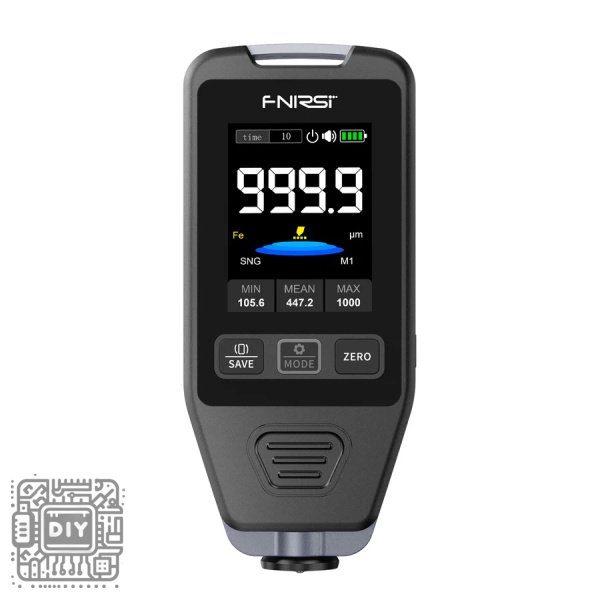

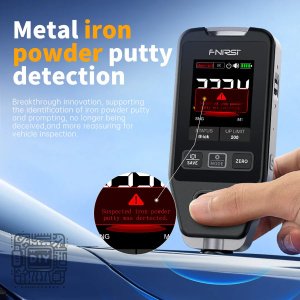

FNIRSI CTG-20: High-Precision Coating Thickness Gauge

The FNIRSI CTG-20 is an advanced and highly accurate coating thickness gauge designed for a wide range of applications, from automotive paint inspection to industrial quality control. This versatile device provides non-destructive measurement of non-magnetic coatings on magnetic substrates (Fe) and non-conductive coatings on non-magnetic substrates (NFe), such as paint, plastic, or enamel on steel, aluminum, or copper. With its user-friendly interface, multiple measurement modes, and robust design, the CTG-20 is an indispensable tool for professionals requiring precise and reliable coating thickness readings.

Key Features:

• Dual Measurement Principle: Automatically detects and measures coatings on both magnetic (Fe) and non-magnetic (NFe) substrates.
• High Accuracy & Resolution: Provides precise readings for critical applications, ensuring quality control.
• Multiple Measurement Modes: Includes single measurement, continuous measurement, and differential measurement modes to suit various needs.
• Automatic Calibration: Simplifies operation and ensures consistent accuracy.
• Large LCD Display: Clear and easy-to-read screen with backlight for visibility in all conditions.
• Portable & Durable Design: Compact form factor with a robust casing for fieldwork and industrial environments.
• Memory Function: Stores measurement data for later review and analysis.
• Audible Alarm: Notifies the user when thickness exceeds or falls below predefined limits.

Specifications:

• Measurement Range: 0-2000µm (0-78.7 mil)
• Measurement Accuracy:
  • $\pm (3\%+1\mu m)$ for $0-200\mu m$
  • $\pm (3\%+2\mu m)$ for $200-1000\mu m$
  • $\pm (3\%+3\mu m)$ for $1000-2000\mu m$
• Resolution:
  • $0.1\mu m$ for $0-100\mu m$
  • $1\mu m$ for $100-2000\mu m$
• Substrate Types: Ferrous (Fe) and Non-Ferrous (NFe)
• Display: Backlit LCD
• Units: $\mu m$ (micrometers) / mil (mils)
• Calibration: Auto-calibration
• Power Supply: 2 x AAA Batteries (not included)
• Operating Temperature: 0∘C−50∘C (32∘F−122∘F)

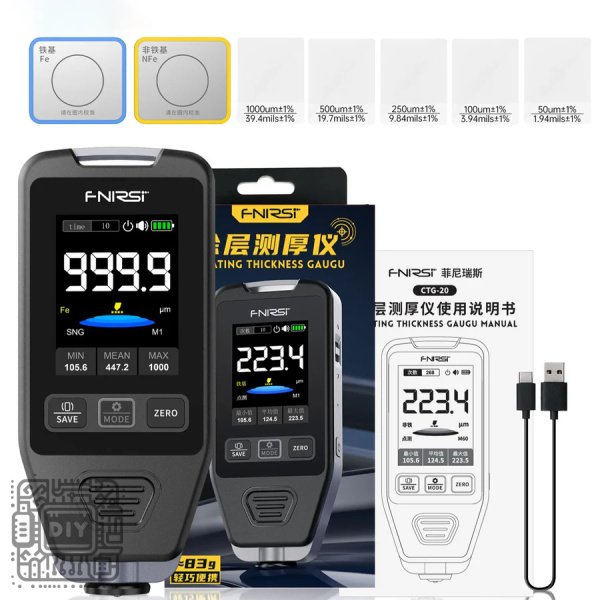

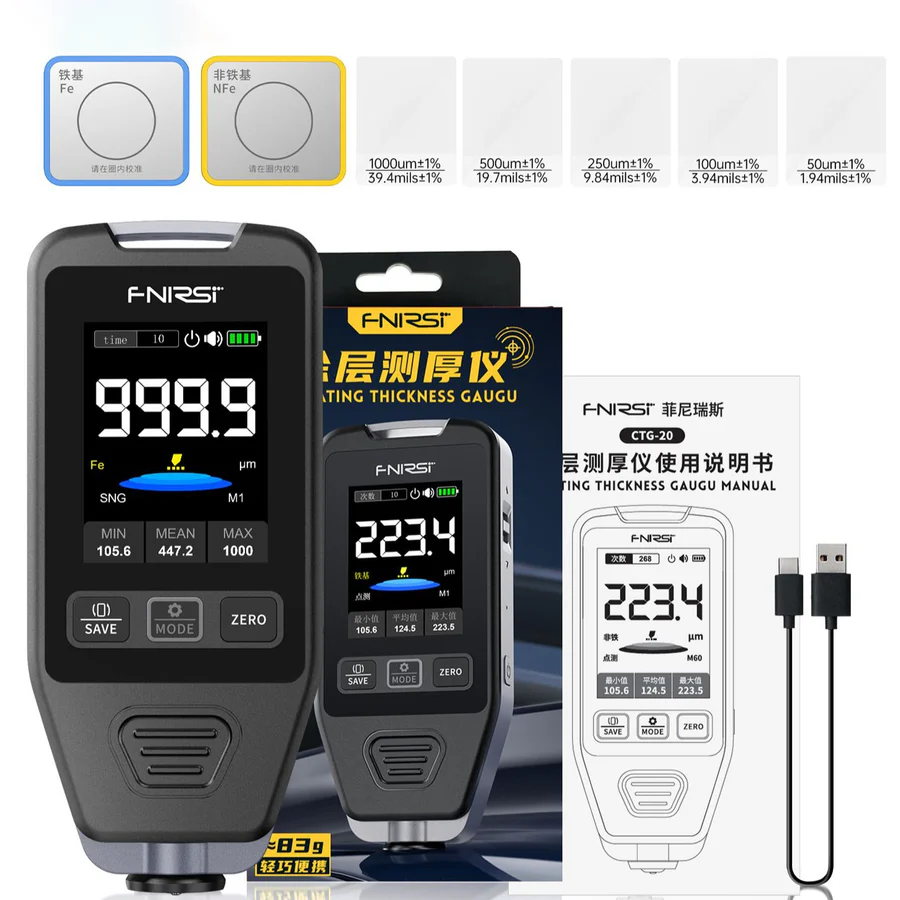

Package Content:

• 1 x FNIRSI CTG-20 Coating Thickness Gauge
• 1 x Set of Calibration Films (typically 5 standard films)
• 1 x Iron Substrate
• 1 x Aluminum Substrate
• 1 x User Manual (English)
• 1 x Storage Pouch/Bag

OEM Supplier Web Links:

• FNIRSI® CTG-20 Car Paint Coating Thickness Gauge

FNIRSI CTG-20: مقياس سمك الطلاء عالي الدقة

إن FNIRSI CTG-20 هو مقياس سمك طلاء متطور وعالي الدقة مصمم لمجموعة واسعة من التطبيقات، من فحص طلاء السيارات إلى مراقبة الجودة الصناعية. يوفر هذا الجهاز متعدد الاستخدامات قياسًا غير مدمر للطلاءات غير المغناطيسية على الركائز المغناطيسية (Fe) والطلاءات غير الموصلة على الركائز غير المغناطيسية (NFe)، مثل الطلاء أو البلاستيك أو المينا على الفولاذ أو الألومنيوم أو النحاس. بفضل واجهته سهلة الاستخدام، وأوضاع القياس المتعددة، وتصميمه القوي، يعد CTG-20 أداة لا غنى عنها للمحترفين الذين يحتاجون إلى قراءات دقيقة وموثوقة لسمك الطلاء.

الميزات الرئيسية:

• مبدأ القياس المزدوج: يكتشف ويقيس تلقائيًا الطلاءات على كل من الركائز المغناطيسية (Fe) وغير المغناطيسية (NFe).
• دقة عالية ودقة عرض: يوفر قراءات دقيقة للتطبيقات الحرجة، مما يضمن مراقبة الجودة.
• أوضاع قياس متعددة: يتضمن أوضاع قياس فردية، وقياس مستمر، وقياس تفاضلي لتناسب الاحتياجات المختلفة.
• معايرة تلقائية: يبسط التشغيل ويضمن دقة ثابتة.
• شاشة LCD كبيرة: شاشة واضحة وسهلة القراءة مع إضاءة خلفية للرؤية في جميع الظروف.
• تصميم محمول ومتين: عامل شكل مدمج مع غلاف قوي للعمل الميداني والبيئات الصناعية.
• وظيفة الذاكرة: يخزن بيانات القياس للمراجعة والتحليل لاحقًا.
• إنذار صوتي: ينبه المستخدم عندما يتجاوز السمك الحدود المحددة مسبقًا أو يقل عنها.

المواصفات:

• نطاق القياس: $0-2000\mu m$ ($0-78.7$ ميل)
• دقة القياس:
  • $\pm (3\%+1\mu m)$ لـ $0-200\mu m$
  • $\pm (3\%+2\mu m)$ لـ $200-1000\mu m$
  • $\pm (3\%+3\mu m)$ لـ $1000-2000\mu m$
• الدقة (Resolution):
  • $0.1\mu m$ لـ $0-100\mu m$
  • $1\mu m$ لـ $100-2000\mu m$
• أنواع الركائز: حديدية (Fe) وغير حديدية (NFe)
• الشاشة: شاشة LCD بإضاءة خلفية
• الوحدات: $\mu m$ (ميكرومتر) / mil (ميل)
• المعايرة: معايرة تلقائية
• مصدر الطاقة: 2 بطارية AAA (غير مدرجة)
• درجة حرارة التشغيل: 0∘C−50∘C (32∘F−122∘F)

محتويات العبوة:

• 1 × مقياس سمك الطلاء FNIRSI CTG-20
• 1 × مجموعة أفلام معايرة (عادة 5 أفلام قياسية)
• 1 × ركيزة حديدية
• 1 × ركيزة ألومنيوم
• 1 × دليل المستخدم (باللغة الإنجليزية)
• 1 × حقيبة/جراب تخزين

روابط مورد OEM:

• FNIRSI® CTG-20 Car Paint Coating Thickness Gauge
