FINRSI DSO-TC4

Description

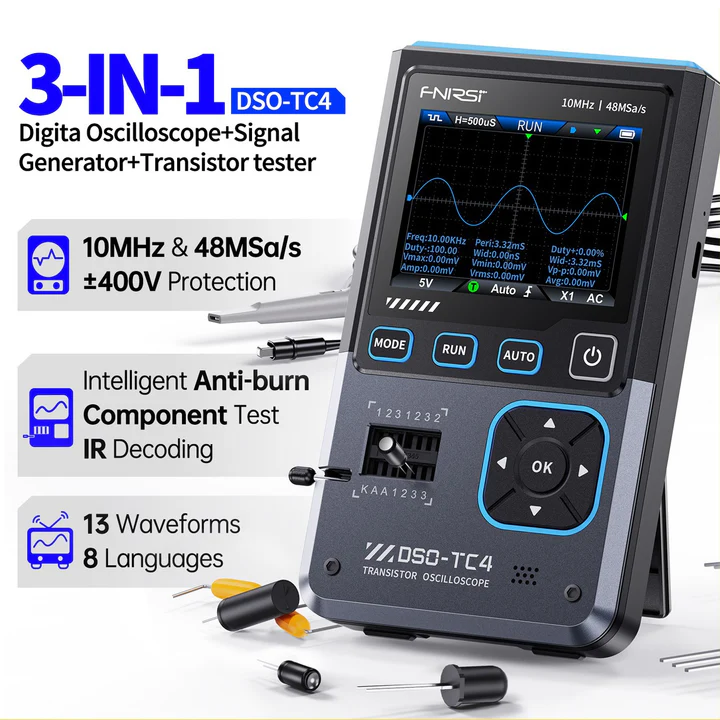

FINRSI DSO-TC4: Your Ultimate Electronic Testing Companion

The FINRSI DSO-TC4 is a versatile and compact electronic testing device, integrating a digital oscilloscope, an electronic component tester, and a signal generator into a single, intuitive unit. Designed for hobbyists, educators, and professional technicians, the DSO-TC4 provides an essential toolkit for circuit analysis, component verification, and signal debugging. Its user-friendly interface and comprehensive features make it an indispensable tool for anyone working with electronics.

Key Features:

• Integrated Functionality: Combines a digital oscilloscope, component tester (transistor, diode, capacitor, inductor, resistor), and signal generator.

• Wide Application: Ideal for DIY electronics projects, educational purposes, circuit debugging, and component sorting.
• High Sensitivity & Accuracy: Offers precise measurements for various electronic parameters.
• User-Friendly Interface: Clear display and intuitive controls for easy operation.
• Portable Design: Compact and lightweight, making it easy to carry for on-the-go troubleshooting.
• Rechargeable Battery: Ensures long hours of operation without constant power connection.

Specifications:

• Display: 2.4-inch TFT color screen
• Oscilloscope Bandwidth: 500kHz
• Real-time Sampling Rate: 10MSa/s
• Input Impedance: 1MΩ
• Coupling: AC/DC
• Vertical Sensitivity: 10mV/div – 10V/div
• Time Base Range: 10us/div – 500s/div

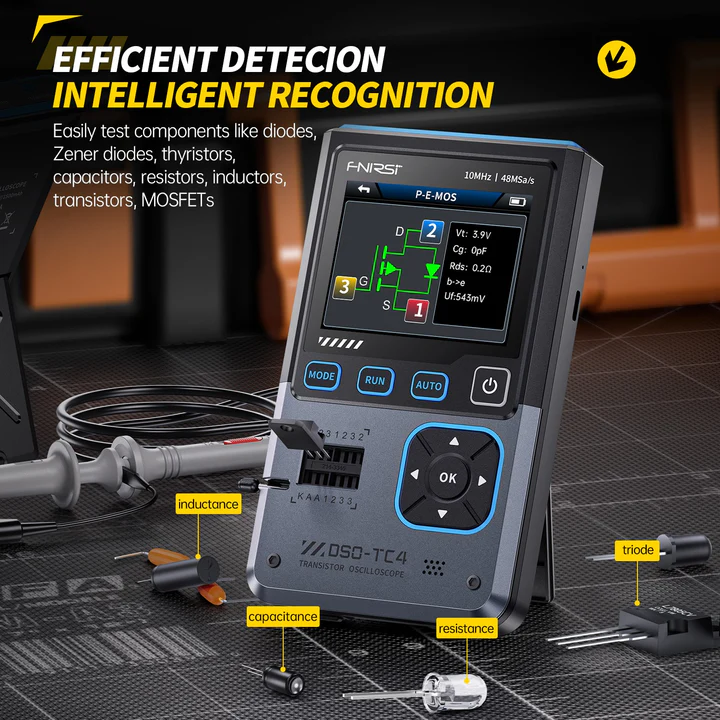

• Component Tester Functions: Automatic identification of NPN/PNP transistors, N-channel/P-channel MOSFETs, diodes, thyristors, triacs, resistors, capacitors, and inductors.
• Signal Generator Output: Sine, square, pulse, triangle, saw, and DC signals.
• Power Supply: Built-in rechargeable lithium battery (USB-C charging)

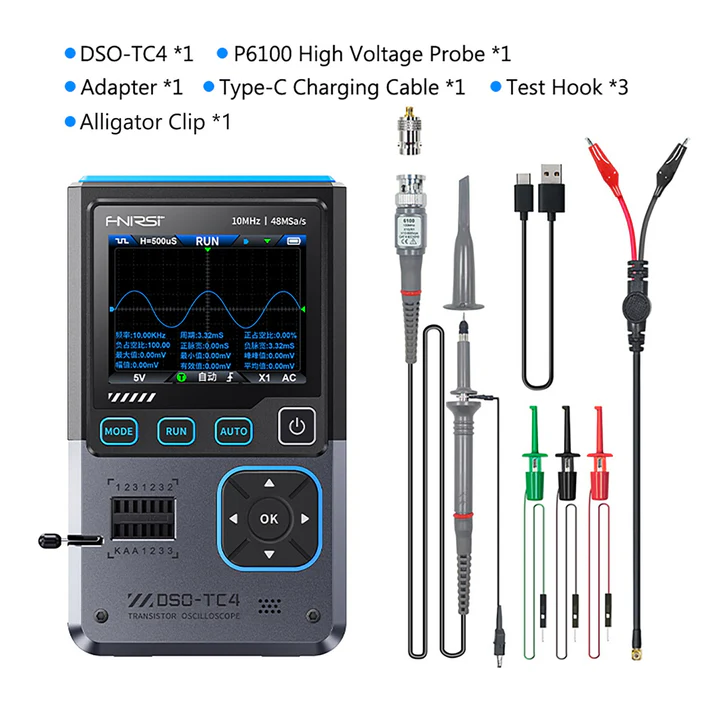

Package Content:

• 1 x FINRSI DSO-TC4 Multifunction Tester
• 1 x Test Hook Set
• 1 x USB-C Charging Cable
• 1 x User Manual (English)

OEM Supplier Web Links:

• FNIRSI® DSO-TC4 3-IN-1 10MHz 48MSa/s Digital Oscilloscope Transistor T

FINRSI DSO-TC4: رفيقك الأمثل في الفحص الإلكتروني

إن FINRSI DSO-TC4 هو جهاز فحص إلكتروني متعدد الاستخدامات ومدمج، يدمج راسم ذبذبات رقميًا، ومختبر مكونات إلكترونية، ومولد إشارة في وحدة واحدة وبديهية. صُمم DSO-TC4 للهواة والمعلمين والفنيين المحترفين، ويوفر مجموعة أدوات أساسية لتحليل الدوائر، والتحقق من المكونات، وتصحيح أخطاء الإشارة. واجهته سهلة الاستخدام وميزاته الشاملة تجعله أداة لا غنى عنها لأي شخص يعمل في مجال الإلكترونيات.

الميزات الرئيسية:

• وظائف متكاملة: يجمع بين راسم ذبذبات رقمي، ومختبر مكونات (ترانزستور، ديود، مكثف، ملف حث، مقاوم)، ومولد إشارة.
• تطبيق واسع: مثالي لمشاريع الإلكترونيات DIY، والأغراض التعليمية، وتصحيح أخطاء الدوائر، وفرز المكونات.
• حساسية ودقة عالية: يوفر قياسات دقيقة لمختلف المعلمات الإلكترونية.
• واجهة سهلة الاستخدام: شاشة عرض واضحة وأدوات تحكم بديهية لسهولة التشغيل.
• تصميم محمول: مدمج وخفيف الوزن، مما يسهل حمله للاستكشاف الأخطاء وإصلاحها أثناء التنقل.
• بطارية قابلة لإعادة الشحن: تضمن ساعات طويلة من التشغيل دون الحاجة إلى توصيل مستمر بالطاقة.

المواصفات:

• الشاشة: شاشة TFT ملونة بحجم 2.4 بوصة
• عرض نطاق راسم الذبذبات: 500 كيلو هرتز
• معدل أخذ العينات في الوقت الفعلي: 10 ميجا عينة/ثانية
• مقاومة الإدخال: 1 ميجا أوم
• الاقتران: تيار متردد/مستمر
• الحساسية الرأسية: 10 ملي فولت/قسم – 10 فولت/قسم
• نطاق القاعدة الزمنية: 10 ميكرو ثانية/قسم – 500 ثانية/قسم
• وظائف اختبار المكونات: تحديد تلقائي لترانزستورات NPN/PNP، و MOSFETs ذات القناة N/القناة P، والديودات، والثايرستورات، والترياكات، والمقاومات، والمكثفات، والملفات الحثية.
• مخرج مولد الإشارة: إشارات جيبية، مربعة، نبضية، مثلثة، منشارية، وتيار مستمر.
• مصدر الطاقة: بطارية ليثيوم مدمجة قابلة لإعادة الشحن (شحن USB-C)

محتويات العبوة:

• 1 × جهاز فحص متعدد الوظائف FINRSI DSO-TC4
• 1 × مجموعة خطافات اختبار
• 1 × كابل شحن USB-C
• 1 × دليل المستخدم (باللغة الإنجليزية)

روابط مورد OEM:

• FNIRSI® DSO-TC4 3-IN-1 10MHz 48MSa/s Digital Oscilloscope Transistor T
