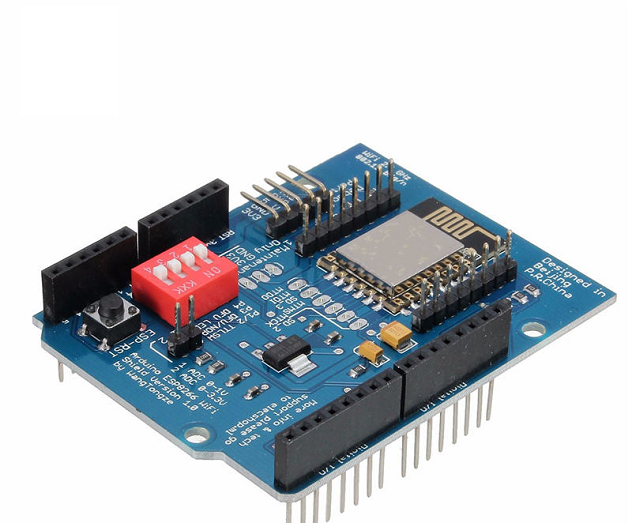

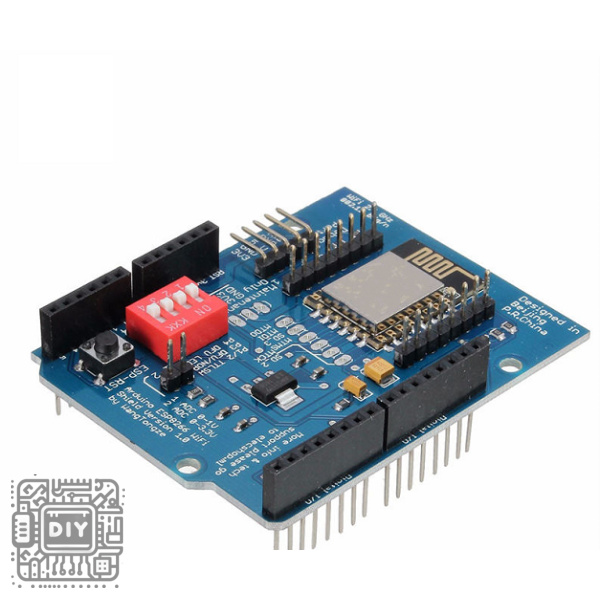

ESP8266 ESP-12E UART WiFi Shield Development Board for Arduino UNO R3 – IoT Wireless Interface Module

Seamlessly add robust WiFi connectivity to your Arduino UNO R3 projects with this ESP8266 ESP-12E UART WiFi Shield. This intelligent development board integrates a powerful ESP-12E module, pre-programmed with the AT command firmware, to act as a dedicated wireless co-processor for your Arduino.

It connects via a simple UART serial interface (TX/RX), allowing your sketches to send AT commands for connecting to local WiFi networks, creating web servers, making HTTP requests, and enabling full IoT capabilities without overwhelming the Arduino’s limited processing resources. Designed for plug-and-play compatibility with the Arduino UNO R3 footprint, it features an on-board 3.3V regulator, level shifting circuits for safe 5V-3.3V communication, and user-friendly toggle switches to select communication modes and reset the ESP module.

Ideal for IoT prototypes, smart home devices, data logging to the cloud, and remote control applications, this shield is the most efficient gateway to the world of wireless for any Arduino developer.

Key Features & Benefits

Plug-and-Play Arduino UNO Integration

Designed with the exact pin layout of the Arduino UNO R3, this shield stacks directly on top, making immediate and secure connections without any complex wiring or soldering.

Powerful ESP8266 ESP-12E Core

Features the popular ESP-12E module, which includes a Tensilica L106 32-bit microcontroller, built-in WiFi (802.11 b/g/n), 4MB of flash memory, and a PCB antenna for reliable wireless performance.

Simple UART AT Command Control

Communicates with the Arduino via a straightforward UART serial connection. Use simple AT commands from your Arduino sketch to control all WiFi functions, making network integration accessible even for beginners.

Built-in Voltage Regulation & Level Shifting

Includes a 3.3V regulator to power the ESP module and built-in logic level converters, ensuring safe and reliable serial communication between the 5V Arduino and the 3.3V ESP8266.

User-Friendly Operation Switches

Equipped with onboard slide switches to easily select the communication mode (e.g., program mode vs. run mode) and a tactile button to reset the ESP8266 module independently of the Arduino.

Technical Specifications

WiFi Module Specifications

• Core Module: ESP-12E (ESP8266 based)

• WiFi Standard: 802.11 b/g/n

• Frequency: 2.4GHz

• Onboard Antenna: PCB Trace Antenna

• Flash Memory: 4 MB

• Default Firmware: AT Command Set (via UART)

• Interface: UART (Serial)

Board Features & Compatibility

• Compatibility: Arduino UNO R3 (and boards with identical pinout like Leonardo)

• Communication Interface: Serial UART (uses Arduino’s RX/TX pins D0, D1)

• Logic Level Conversion: Built-in 5V to 3.3V level shifter

• On-board Voltage Regulator: 3.3V for ESP8266

• Control Switches:

  • UART/GPIO Mode Selector

  • ESP8266 Reset Button

• Status LED: Power and Communication LEDs

Power & Physical

• Supply Voltage: 5V (from Arduino board)

• Operating Current: ~70mA (average during WiFi transmission)

• Dimensions: Matches standard Arduino UNO R3 footprint

Package Contents

• 1 x ESP8266 ESP-12E UART WiFi Shield for Arduino UNO R3

• (Note: Arduino UNO R3 board and USB cable are not included.)

---

لوحة تطوير درع واي فاي UART ESP8266 ESP-12E لأردوينو UNO R3 – وحدة واجهة لاسلكية لإنترنت الأشياء

أضف اتصال واي فاي قويًا لمشاريع أردوينو UNO R3 الخاصة بك بسلاسة مع درع واي فاي UART ESP8266 ESP-12E هذا. تدمج لوحة التطوير الذكية هذه وحدة ESP-12E القوية، المبرمجة مسبقًا ببرنامج تعليمات AT، لتعمل كمعالج مساعد لاسلكي مخصص لأردوينو الخاص بك. يتصل عبر واجهة تسلسلية UART بسيطة (TX/RX)، مما يسمح للنصوص البرمجية الخاصة بك بإرسال أوامر AT للاتصال بشبكات واي فاي المحلية، وإنشاء خوادم ويب، وإجراء طلبات HTTP، وتمكين قدرات إنترنت الأشياء الكاملة دون إرهاق موارد المعالجة المحدودة لأردوينو. مصمم لتوافق “التوصيل والتشغيل” مع بصمة أردوينو UNO R3، يتميز بمنظم جهد 3.3 فولت على اللوحة، ودوائر تحويل مستوى للاتصال الآمن بين 5 فولت و3.3 فولت، ومفاتيح تبديل سهلة الاستخدام لاختيار أوضاع الاتصال وإعادة تعيين وحدة ESP. مثالي لنماذج إنترنت الأشياء الأولية، وأجهزة المنزل الذكي، وتسجيل البيانات في السحابة، وتطبيقات التحكم عن بعد، يعد هذا الدرع البوابة الأكثر كفاءة لعالم اللاسلكي لأي مطور أردوينو.

الميزات والفوائد الرئيسية

تكامل “توصيل وتشغيل” مع أردوينو UNO

مصمم بتخطيط الدبابيس المطابق تمامًا لأردوينو UNO R3، يتكدس هذا الدرع مباشرة في الأعلى، مما يخلق اتصالات فورية وآمنة بدون أي توصيلات معقدة أو لحام.

نواة ESP8266 ESP-12E القوية

يتميز بوحدة ESP-12E الشهيرة، والتي تتضمن متحكمًا دقيقًا 32-bit Tensilica L106، وواي فاي مدمج (802.11 b/g/n)، وذاكرة فلاش 4 ميجابايت، وهوائي PCB لأداء لاسلكي موثوق.

تحكم بسيط بأوامر AT عبر UART

يتواصل مع أردوينو عبر اتصال تسلسلي UART مباشر. استخدم أوامر AT بسيطة من نصك البرمجي في أردوينو للتحكم في جميع وظائف واي فاي، مما يجعل دمج الشبكة في المتناول حتى للمبتدئين.

تنظيم جهد مدمج وتحويل مستوى

يتضمن منظم جهد 3.3 فولت لتغذية وحدة ESP ومحولات مستوى منطقية مدمجة، مما يضمن اتصالاً تسلسليًا آمنًا وموثوقًا بين أردوينو 5 فولت و ESP8266 3.3 فولت.

مفاتيح تشغيل سهلة الاستخدام

مجهز بمفاتيح انزلاقية على اللوحة لاختيار وضع الاتصال بسهولة (مثل وضع البرمجة مقابل وضع التشغيل) وزر ضغطي لإعادة تعيين وحدة ESP8266 بشكل مستقل عن أردوينو.

المواصفات الفنية

مواصفات وحدة واي فاي

• الوحدة الأساسية: ESP-12E (مبنية على ESP8266)

• معيار واي فاي: 802.11 b/g/n

• التردد: 2.4 جيجاهرتز

• الهوائي على اللوحة: هوائي أثر PCB

• ذاكرة الفلاش: 4 ميجابايت

• البرنامج الثابت الافتراضي: مجموعة أوامر AT (عبر UART)

• الواجهة: UART (تسلسلي)

ميزات اللوحة والتوافق

• التوافق: أردوينو UNO R3 (واللوحات ذات تخطيط الدبابيس المطابق مثل Leonardo)

• واجهة الاتصال: UART تسلسلي (يستخدم دبابيس RX/TX الخاصة بأردوينو D0, D1)

• تحويل مستوى المنطق: محول مستوى مدمج من 5 فولت إلى 3.3 فولت

• منظم الجهد على اللوحة: 3.3 فولت لـ ESP8266

• مفاتيح التحكم:

  • محدد وضع UART/GPIO

  • زر إعادة تعيين ESP8266

• مؤشر LED للحالة: مصابيح LED للطاقة والاتصال

الطاقة والخصائص الفيزيائية

• جهد التغذية: 5 فولت (من لوحة أردوينو)

• التيار التشغيلي: ~70 مللي أمبير (متوسط أثناء إرسال واي فاي)

• الأبعاد: تطابق البصمة القياسية لأردوينو UNO R3

محتويات العلبة

• 1 × درع واي فاي UART ESP8266 ESP-12E لأردوينو UNO R3

• (ملاحظة: لوحة أردوينو UNO R3 وكابل USB غير مرفقين).
