Product Description

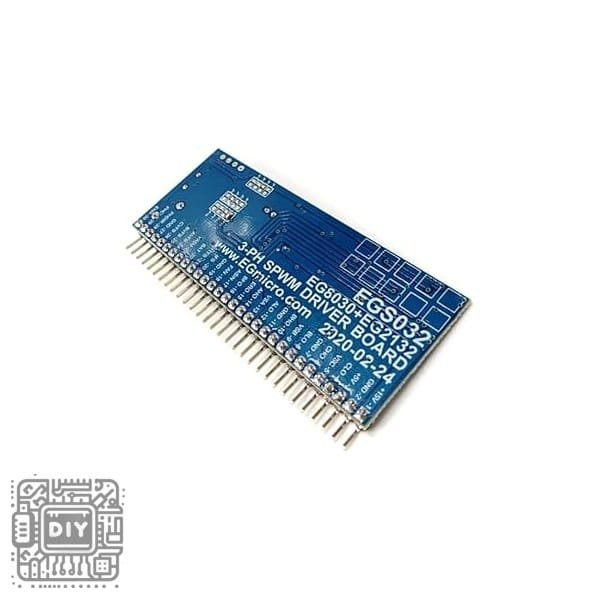

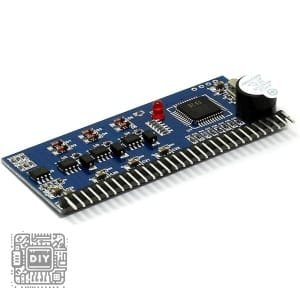

Achieve precise motor control and power conversion with the EGS032 3-Phase SPWM Driver Board. This advanced Sinusoidal Pulse Width Modulation (SPWM) driver board generates clean three-phase AC waveforms for smooth and efficient motor operation. The EGS032 3-Phase SPWM Driver Board is specifically designed for driving 3-phase AC motors, BLDC motors, and power inverter applications with exceptional waveform quality and minimal harmonic distortion. With its sophisticated SPWM generation circuitry, this EGS032 driver board provides superior performance compared to traditional square wave controllers, resulting in quieter operation, reduced motor heating, and improved efficiency. Perfect for industrial automation, CNC machines, and high-performance motor control systems, this EGS032 3-Phase SPWM Driver delivers professional-grade power control.

Key Features

Advanced SPWM Technology

• Sinusoidal PWM Generation: The EGS032 3-Phase SPWM Driver Board produces pure sine wave equivalents for smooth motor operation

• Three-Phase Output: This EGS032 driver board generates precisely timed 3-phase signals (0°, 120°, 240°)

• Low Harmonic Distortion: Clean output waveforms from this SPWM driver reduce motor noise and vibration

Precision Control Capabilities

• Variable Frequency Control: Adjustable output frequency on this EGS032 3-Phase SPWM Driver supports different motor requirements

• Voltage Regulation: The EGS032 driver board maintains consistent output under varying load conditions

• Dead Time Control: Programmable dead time in this SPWM driver prevents shoot-through in power stages

Robust Design

• Opto-isolated Inputs: The EGS032 3-Phase SPWM Driver Board provides electrical isolation for control signals

• Wide Voltage Range: This EGS032 driver supports various DC bus voltages for flexible system integration

• Thermal Protection: Built-in safeguards in this SPWM driver prevent overheating during continuous operation

Specifications

Electrical Specifications

• Control IC: EGS032 SPWM Controller

• Input Voltage: 12V – 24V DC (Logic)

• Output Type: 3-Phase SPWM Signals

• Frequency Range: 1Hz – 400Hz (Adjustable)

• Modulation Index: 0 – 1.0 Adjustable

Output Specifications

• Phase Configuration: Three-Phase (U, V, W)

• Output Signals: 6 SPWM signals for 3-phase bridge

• Signal Level: 3.3V/5V compatible

• Dead Time: Adjustable (Typical 1-5μs)

Interface Specifications

• Control Inputs: Frequency, Amplitude, Enable

• Isolation: Optocoupler isolated control inputs

• Connectors: Screw terminals and pin headers

• Indicators: Power and status LEDs

Package Content

• 1 x EGS032 3-Phase SPWM Driver Board





---

لوحة تحكم EGS032 ثلاثية الطور SPWM لمحركات

وصف المنتج

احصل على تحكم دقيق في المحركات وتحويل طاقة مع لوحة تحكم EGS032 ثلاثية الطور SPWM. تولد لوحة تحكم SPWM (تعديل عرض النبضة الجيبية) المتقدمة هذه waveforms تيار متردد ثلاثية الطور نظيفة لتشغيل محرك سلس وفعال. تم تصميم لوحة تحكم EGS032 ثلاثية الطور SPWM خصيصًا لقياس محركات التيار المتردد ثلاثية الطور، ومحركات BLDC، وتطبيقات العاكس الكهربائي مع جودة waveform استثنائية وحد أدنى من التشويه التوافقي. مع دائرة توليد SPWM المتطورة، توفر لوحة تحكم EGS032 هذه أداءً فائقًا compared إلى وحدات تحكم الموجة المربعة التقليدية، مما يؤدي إلى تشغيل أكثر هدوءًا، وتقليل سخونة المحرك، وتحسين الكفاءة. مثالية للأتمتة الصناعية، وآلات CNC، وأنظمة التحكم في المحركات عالية الأداء، تقدم لوحة تحكم EGS032 ثلاثية الطور SPWM هذه تحكم طاقة من المستوى الاحترافي.

الميزات الرئيسية

تكنولوجيا SPWM متقدمة

• توليد PWM جيبي: تنتج لوحة تحكم EGS032 ثلاثية الطور SPWM مكافئات موجة جيبية نقية لتشغيل محرك سلس

• خرج ثلاثي الطور: تولد لوحة تحكم EGS032 هذه إشارات ثلاثية الطور مؤقتة بدقة (0°, 120°, 240°)

• تشويه توافقي منخفض: تقلل waveforms الخرج النظيفة من لوحة تحكم SPWM هذه من ضوضاء واهتزاز المحرك

قدرات تحكم دقيقة

• تحكم في التردد المتغير: يدعم التردد القابل للتعديل في لوحة تحكم EGS032 ثلاثية الطور SPWM هذه متطلبات المحركات المختلفة

• تنظيم الجهد: تحافظ لوحة تحكم EGS032 هذه على خرج متسق under ظروف حمل متغيرة

• تحكم في وقت الموت: يمنع وقت الموت القابل للبرمجة في لوحة تحكم SPWM هذه الاختراق في مراحل الطاقة

تصميم قوي

• مداخل معزولة ضوئيًا: توفر لوحة تحكم EGS032 ثلاثية الطور SPWM هذه عزلًا كهربائيًا لإشارات التحكم

• نطاق جهد واسع: تدعم لوحة تحكم EGS032 هذه جهود حافلة تيار مستمر متنوعة للتكامل المرن للنظام

• حماية حرارية: وسائل الحماية المدمجة في لوحة تحكم SPWM هذه تمنع السخونة الزائدة during التشغيل المستمر

المواصفات

المواصفات الكهربائية

• شريحة التحكم: EGS032 متحكم SPWM

• جهد الإدخال: 12 فولت – 24 فولت تيار مستمر (منطق)

• نوع الخرج: إشارات SPWM ثلاثية الطور

• نطاق التردد: 1 هرتز – 400 هرتز (قابل للتعديل)

• مؤشر التعديل: 0 – 1.0 قابل للتعديل

مواصفات الخرج

• تهيئة الطور: ثلاثي الطور (U, V, W)

• إشارات الخرج: 6 إشارات SPWM لجسر ثلاثي الطور

• مستوى الإشارة: متوافق مع 3.3 فولت/5 فولت

• وقت الموت: قابل للتعديل (نموذجي 1-5 ميكرو ثانية)

مواصفات الواجهة

• مداخل التحكم: التردد، السعة، تمكين

• العزل: مداخل تحكم معزولة ب optocoupler

• الموصلات: أطراف برغي ورؤوس دبوس

• المؤشرات: مصابيح LED للطاقة والحالة

محتويات العلبة

• 1 × لوحة تحكم EGS032 ثلاثية الطور SPWM
