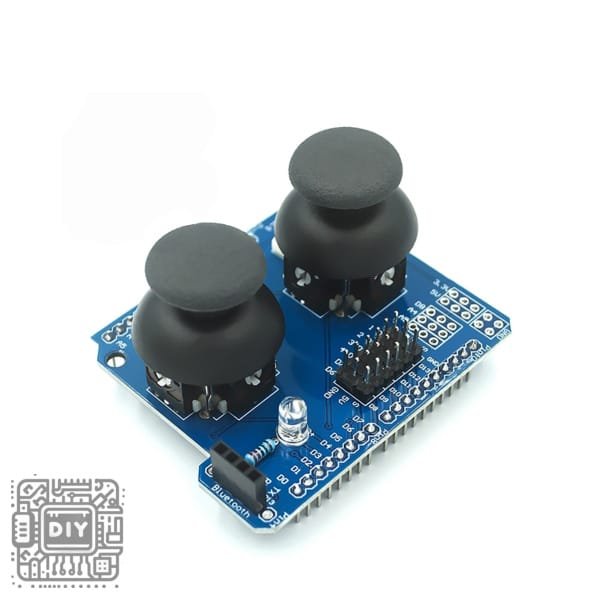

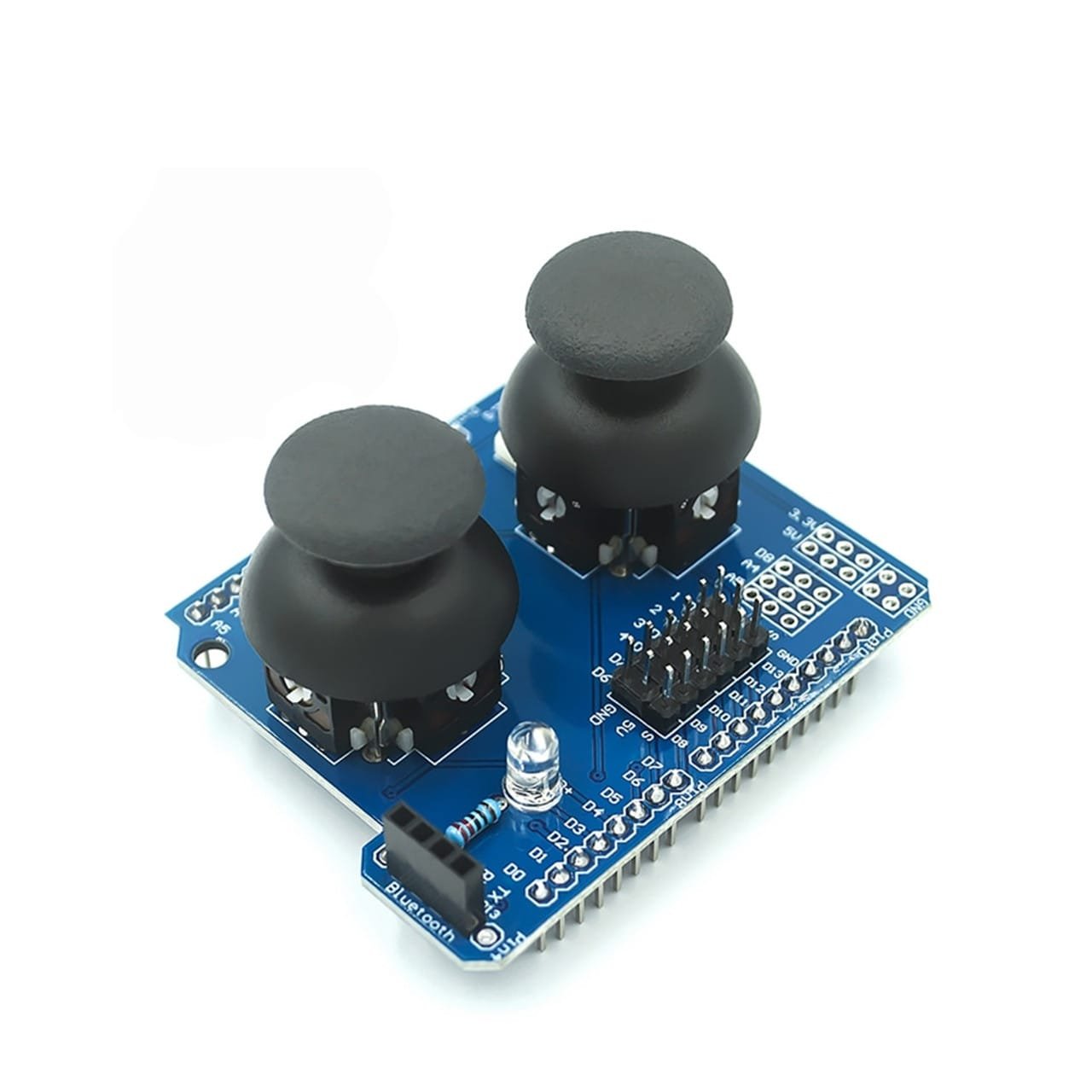

Dual PS2 Game Joystick Module with Push Button – Compatible with Arduino Uno R3

Product Description

Infuse your DIY electronics projects with professional-grade control using this Dual PS2 Game Joystick Module. This versatile input device features two independent analog joysticks, each identical to those found in classic PlayStation 2 controllers, providing precise two-axis control for a vast array of applications. Each joystick measures movement in the X and Y axes with a potentiometer and includes a satisfying push-button function when the joystick is pressed down (Z-axis). The module is designed for seamless integration with popular microcontrollers like Arduino Uno R3, Mega, and ESP32, breaking out all connections to easy-to-use pin headers. Perfect for robotics, RC vehicles, drone controllers, custom game consoles, and interactive art installations, this module offers an intuitive and robust way to add complex directional input to your creations.

Key Features

• Dual Analog Joystick Control: Incorporates two full-range analog joysticks, providing four independent analog input channels (VRX1, VRY1, VRX2, VRY2) for smooth and precise proportional control over speed, direction, and position.

• Integrated Push-Button Functionality: Each joystick cap can be pressed down to activate a tactile push-button switch (SW1, SW2), effectively adding two more digital inputs for actions like “select,” “fire,” or “mode change” without requiring additional components.

• Simple Analog & Digital Interface: The joysticks output a variable analog voltage (0V to VCC) for each axis, which is read by the microcontroller’s ADC (Analog-to-Digital Converter) pins. The buttons act as simple digital inputs, making programming straightforward and beginner-friendly.

• Plug-and-Play Compatibility: Designed with standard 2.54mm pitch pin headers, the module can be directly plugged into a breadboard or connected to an Arduino Uno R3 with jumper wires. Its 5V logic compatibility ensures immediate functionality without level shifters.

• Sturdy PCB Construction & Ergonomic Design: Built on a robust fiberglass PCB with high-quality potentiometers and switches for durability and long service life. The textured joystick caps provide excellent grip and a comfortable user experience during extended use.

Technical Specifications

• Operating Voltage: 3.3V – 5V DC

• Interface Type: Analog Output (for joystick axes), Digital Output (for buttons)

• Number of Axes: 4 (2 per joystick: X and Y)

• Number of Buttons: 2 (one per joystick press)

• Output Values:

  • Joystick Center: ~½ VCC (e.g., ~2.5V at 5V)

  • Joystick End: 0V or VCC

• Connector: Dual 5-pin headers (VRX, VRY, SW, +5V, GND per joystick)

• Module Dimensions: Approximately 70mm x 40mm

Package Contents

• 1 x Dual PS2 Joystick Module

• (Jumper wires are not included)



وحدة عصا تحكم الألعاب PS2 المزدوجة مع زر ضغط – متوافقة مع Arduino Uno R3

وصف المنتج

الميزات الرئيسية

• تحكم مزدوج بعصا تحكم تناظرية: تدمج عصاين تحكم تناظريتين full-range، مما يوفر أربع قنوات إدخال تناظرية مستقلة (VRX1, VRY1, VRX2, VRY2) for تحكم proportional سلس ودقيق في السرعة، والاتجاه، والموضع.

• وظيفة زر ضغط مدمجة: يمكن الضغط على غطاء each عصا تحكم لتفعيل مفتاح ضغط tactile (SW1, SW2)، مما يضيف effectively مدخلين رقميين إضافيين for إجراءات like “تحديد”، أو “إطلاق”، أو “تغيير الوضع” without الحاجة إلى مكونات إضافية.

• واجهة تناظرية ورقمية بسيطة: تخرج عصا التحكم جهدًا تناظريًا variable (0 فولت إلى VCC) for each محور، which يتم قراءته بواسطة دبابيس ADC الخاصة بالمتحكم الدقيق. تعمل الأزرار كمدخلات رقمية بسيطة، مما يجعل البرمجة straightforward وسهلة للمبتدئين.

• توافق Plug-and-Play: مصممة بدبابيس رأس قياسية pitch 2.54mm، يمكن توصيل الوحدة directly في لوحة تجارب أو توصيلها بـ Arduino Uno R3 بأسلاك jumper. يضمن توافقها المنطقي 5 فولت وظيفة فورية without محولات مستوى.

• بناء PCB متين وتصميم ergonomic: مبني على لوحة PCB من الألياف الزجاجية robust مع مقاومات متغيرة وعواكس عالية الجودة for المتانة وعمر الخدمة الطويل. توفر أغطية عصا التحكم المنقوشة قبضة excellent وتجربة مستخدم مريحة during الاستخدام الممتد.

المواصفات الفنية

• جهد التشغيل: 3.3 فولت – 5 فولت DC

• نوع الواجهة: إخراج تناظري (لمحاور عصا التحكم)، إخراج رقمي (للأزرار)

• عدد المحاور: 4 (2 for each عصا تحكم: X و Y)

• عدد الأزرار: 2 (واحد for each ضغط عصا تحكم)

• قيم الإخراج:

  • مركز عصا التحكم: ~½ VCC (e.g., ~2.5 فولت at 5 فولت)

  • نهاية عصا التحكم: 0 فولت أو VCC

• الموصل: رأسان 5 دبابيس (VRX, VRY, SW, +5V, GND for each عصا تحكم)

• أبعاد الوحدة: approximately 70مم x 40مم

محتويات العلبة

• 1 × وحدة عصا تحكم PS2 مزدوجة

• (لا يتم تضمين أسلاك jumper)
