Description

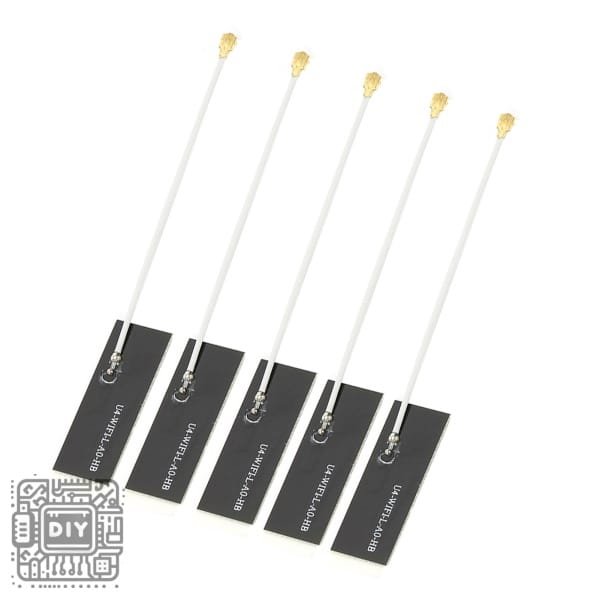

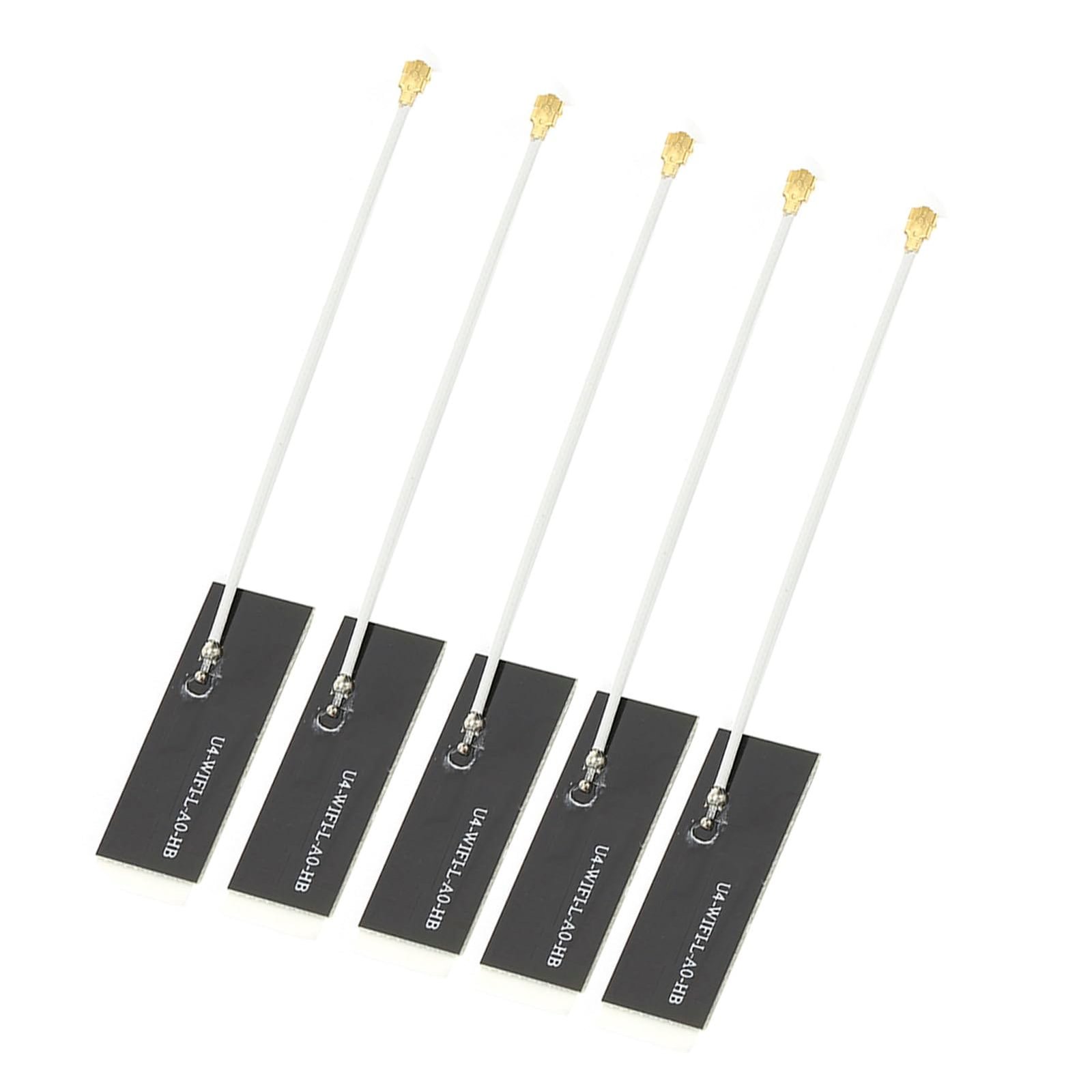

High Gain 8dBi Dual Band FPC WiFi Antenna – 2.4GHz / 5.5GHz Internal Adhesive Antenna

Boost the range and reliability of your wireless devices with our High Gain 8dBi Dual Band FPC WiFi Antenna. This flexible, low-profile internal antenna is engineered to provide superior performance for both 2.4GHz and 5.5GHz WiFi bands, making it the perfect upgrade or replacement antenna for routers, access points, IoT devices, embedded systems, smart home gadgets, drones, and single-board computers.

Constructed from high-quality Flexible Printed Circuit (FPC) material with a strong adhesive backing, it is designed for easy and secure installation inside device enclosures. The antenna features an ultra-thin design that saves valuable space while delivering a high 8dBi gain to significantly enhance signal strength, reduce dead zones, and improve overall network stability and throughput.

Available in multiple optimized sizes, you can select the perfect variant to fit your specific project’s mechanical and RF performance requirements.

Key Features & Benefits

Dual Band High Performance

Optimized for peak efficiency on both the 2.4GHz and 5.5GHz WiFi frequency bands, ensuring robust connectivity and compatibility with modern dual-band and tri-band routers and devices.

High 8dBi Signal Gain

Features a powerful 8dBi gain to amplify transmitted and received WiFi signals, extending wireless range and improving link reliability in environments with interference or weak signal areas.

Flexible & Space-Saving FPC Design

Built on a thin, bendable FPC substrate, this antenna can conform to curved surfaces or fit into tight spaces within a device’s housing, offering exceptional design flexibility for product integration.

Easy Peel-and-Stick Installation

Includes a strong, reliable adhesive backing for quick, tool-free, and permanent mounting onto internal plastic or metal surfaces, simplifying assembly and ensuring a secure fit.

Standard IPEX/U.FL Connector

Equipped with a standard IPEX (U.FL) coaxial connector (MHF1), ensuring a reliable, low-loss connection to WiFi modules from Raspberry Pi, ESP32, PCIe cards, and countless other wireless devices.

Technical Specifications

RF & Performance Specifications

• Frequency Bands: 2.4GHz ~ 2.5GHz & 5.15GHz ~ 5.85GHz

• Peak Gain: 8 dBi (Typical)

• Impedance: 50 Ohm

• VSWR: < 2.0

• Polarization: Linear

• Connector: IPEX (U.FL) Plug, 1.13mm

Physical & Construction Specifications

• Type: Flexible Printed Circuit (FPC) Internal Antenna

• Cable Length: Typically 100mm (RG178)

• Mounting: Adhesive Backing (Peel-and-Stick)

• Available Size Variations:

  • Variant 1: 30mm x 8mm

  • Variant 2: 46mm x 15mm

  • Variant 3: 36mm x 13mm

• Color: Black

Package Contents

• 1 x High Gain 8dBi Dual Band FPC WiFi Antenna (Size as selected)

هوائي واي فاي ثنائي النطاق FPC بكسب عالي 8dBi – هوائي داخلي لاصق لـ 2.4 جيجاهرتز / 5.5 جيجاهرتز

عزز مدى وموثوقية أجهزتك اللاسلكية مع هوائي واي فاي ثنائي النطاق FPC بكسب عالي 8dBi. تم تصميم هذا الهوائي الداخلي المرن والمنخفض الارتفاع لتقديم أداء فائق لكلا نطاقي واي فاي 2.4 جيجاهرتز و 5.5 جيجاهرتز، مما يجعله ترقية أو بديلاً مثالياً لهوائيات الموجهات، ونقاط الوصول، وأجهزة إنترنت الأشياء، والأنظمة المضمنة، وأجهزة المنزل الذكي، والطائرات المسيرة، وألواح الحاسوب أحادية اللوحة. مصنوع من مادة الدوائر المطبوعة المرنة (FPC) عالية الجودة مع ظهر لاصق قوي، وهو مصمم للتركيب السهل والمؤمن داخل عبوات الأجهزة. يتميز الهوائي بتصميم رقيق للغاية يوفر مساحة قيمة مع تقديم كسب عالي 8dBi لتعزيز قوة الإشارة بشكل ملحوظ، وتقليل المناطق الميتة، وتحسين استقرار الشبكة وإنتاجيتها بشكل عام. متوفر بأحجام متعددة محسنة، يمكنك اختيار المتغير المثالي ليناسب متطلبات مشروعك الميكانيكية وأداء الترددات اللاسلكية المحددة.

الميزات والفوائد الرئيسية

أداء عالي ثنائي النطاق

محسّن لأقصى كفاءة على كلا نطاقي تردد واي فاي 2.4 جيجاهرتز و 5.5 جيجاهرتز، مما يضمن اتصالاً قوياً وتوافقاً مع الموجهات والأجهزة ثنائية وثلاثية النطاق الحديثة.

كسب إشارة عالي 8dBi

يتميز بكسب قوي 8dBi لتضخيم إشارات واي فاي المرسلة والمستقبلة، مما يمد المدى اللاسلكي ويحسن موثوقية الرابط في البيئات ذات التداخل أو مناطق الإشارة الضعيفة.

تصميم FPC مرن وموفّر للمساحة

مبني على ركيزة FPC رقيقة وقابلة للثني، يمكن لهذا الهوائي أن يتلاءم مع الأسطح المنحنية أو يناسب المساحات الضيقة داخل هيكل الجهاز، مما يوفر مرونة تصميم استثنائية للتكامل في المنتجات.

تركيب سهل “اقطع وألصق”

يتضمن ظهراً لاصقاً قوياً وموثوقاً للتركيب السريع والخالي من الأدوات والداخلي على الأسطح البلاستيكية أو المعدنية، مما يبسط عملية التجميع ويضمن تثبيتاً آمناً.

موصل قياسي IPEX/U.FL

مجهز بموصل محوري قياسي IPEX (U.FL) (MHF1)، مما يضمن اتصالاً موثوقاً ومنخفض الفقد لوحدات واي فاي الخاصة بـ Raspberry Pi، و ESP32، وبطاقات PCIe، والعديد من الأجهزة اللاسلكية الأخرى.

المواصفات الفنية

مواصفات الترددات اللاسلكية والأداء

• نطاقات التردد: 2.4 جيجاهرتز ~ 2.5 جيجاهرتز & 5.15 جيجاهرتز ~ 5.85 جيجاهرتز

• أقصى كسب: 8 dBi (نموذجي)

• المعاوقة: 50 أوم

• نسبة الموجة الواقفة للجهد (VSWR): < 2.0

• الاستقطاب: خطي

• الموصل: قابس IPEX (U.FL)، 1.13 مم

المواصفات الفيزيائية والإنشائية

• النوع: هوائي داخلي من الدائرة المطبوعة المرنة (FPC)

• طول الكابل: نموذجياً 100 مم (RG178)

• طريقة التركيب: ظهر لاصق (قطع وألصق)

• اختلافات الحجم المتاحة:

  • المتغير 1: 30 مم × 8 مم

  • المتغير 2: 46 مم × 15 مم

  • المتغير 3: 36 مم × 13 مم

• اللون:  أسود

محتويات العلبة

• 1 × هوائي واي فاي ثنائي النطاق FPC بكسب عالي 8dBi (الحجم حسب الاختيار)
