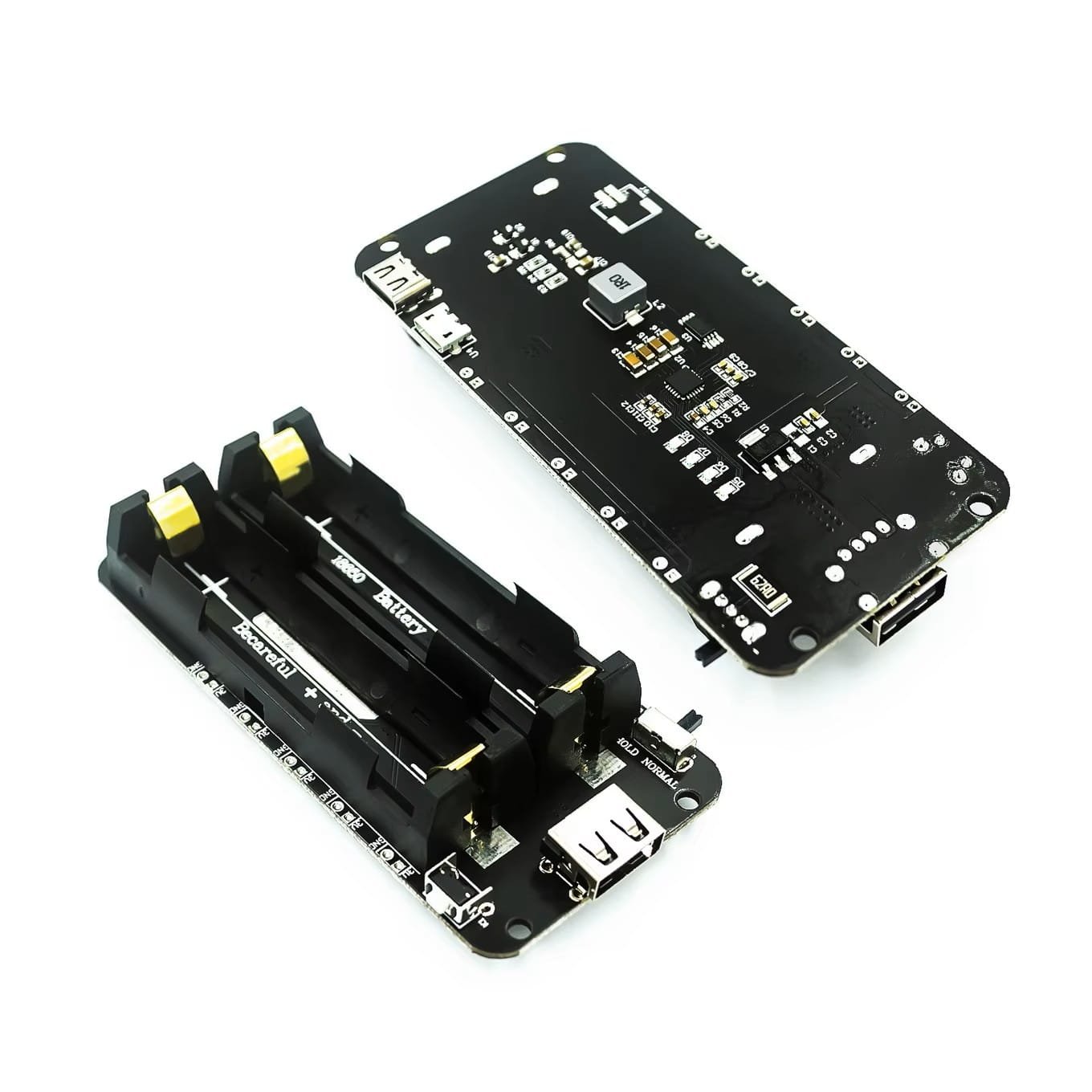

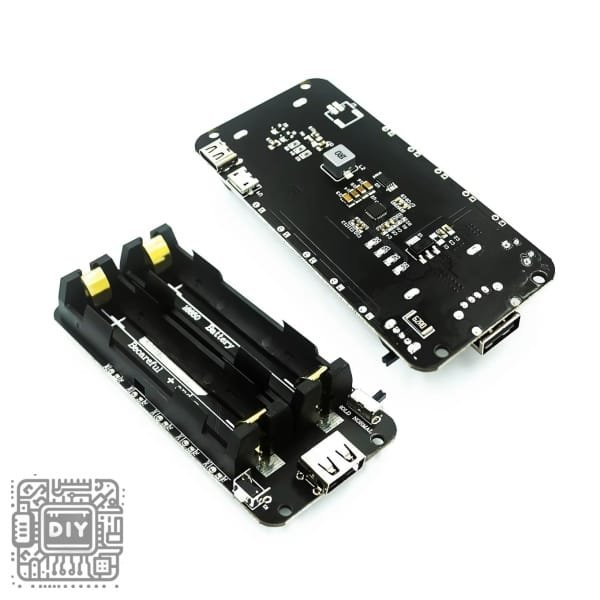

Dual 18650 Battery Shield V8

Description

Product Description:

Create powerful portable projects with the YXW Dual 18650 Lithium Battery Shield V8, a versatile mobile power bank and charging module designed for various electronic applications. This all-in-one power management solution features dual 18650 battery holders with comprehensive protection circuits, providing reliable power for Arduino projects, Raspberry Pi, DIY electronics, and portable devices. The module includes efficient battery charging via Micro USB, stable voltage output, and intelligent power management features. With its compact design and robust construction, this battery shield is perfect for building custom power banks, portable speakers, robotics projects, and any application requiring mobile power solutions with professional-grade battery protection.

Key Features:

• Dual 18650 Battery Support: Accommodates two standard 18650 lithium batteries for extended runtime and higher power capacity.

• Comprehensive Protection: Built-in protection against overcharge, over-discharge, short circuit, and overcurrent for battery safety.

• Micro USB Charging: Convenient 5V charging via standard Micro USB port with 1A charging capability.

• Stable Power Output: Provides stable 5V output suitable for most microcontrollers and electronic projects.

• Power Status Indicators: LED indicators show charging status and power output state.

• Versatile Compatibility: Works with Arduino, Raspberry Pi, ESP boards, and various DIY electronics projects.

Specifications:

• Battery Type: 2x 18650 Lithium Batteries (not included)

• Input Voltage: 5V DC via Micro USB

• Output Voltage: 5V DC

• Charging Current: 1A maximum

• Output Current: 2A maximum (depending on battery capacity)

• Protection Features: Overcharge, Over-discharge, Short Circuit, Overcurrent

• Charging IC: TP4056 or equivalent

• Boost Converter: Efficient DC-DC boost circuit

• Interface: Micro USB, output terminals

• Indicators: Charging status LED, Power output LED

• Dimensions: Standard module size with mounting holes

• Efficiency: >85% power conversion efficiency

Package Content:
1 x Dual 18650 Battery Shield V8 Module

وصف المنتج:

أنشئ مشاريع محمولة قوية مع درعة بطارية الليثيوم الثنائية 18650 V8 YXW، وهي وحدة شحن وبنك طاقة محمول متعددة الاستخدامات مصممة for تطبيقات إلكترونية متنوعة. يقدم حل إدارة الطاقة الشامل هذا حوامل بطارية ثنائية 18650 بدوائر حماية شاملة، مما يوفر طاقة موثوقة for مشاريع Arduino، Raspberry Pi، إلكترونيات DIY، والأجهزة المحمولة. تتضمن الوحدة شحن بطارية فعال عبر Micro USB، إخراج جهد مستقر، وميزات إدارة طاقة ذكية. بتصميمها المضغوط وبنائها المتين، تكون درعة البطارية هذه مثالية for بناء بنوك طاقة مخصصة، مكبرات صوت محمولة، مشاريع إنسان آلي، وأي تطبيق يتطلب حلول طاقة محمولة بحماية بطارية بمواصفات احترافية.

الميزات الرئيسية:

• دعم بطارية ثنائية 18650: تستوعب بطاريتين ليثيوم 18650 قياسيتين for وقت تشغيل ممتد وسعة طاقة أعلى.

• حماية شاملة: حماية مدمجة against الشحن الزائد، التفريغ الزائد، الدائرة القصيرة، والتيار الزائد for سلامة البطارية.

• شحن Micro USB: شحن مريح 5 فولت عبر منفذ Micro USB قياسي بقدرة شحن 1 أمبير.

• إخراج طاقة مستقر: يقدم إخراج 5 فولت مستقر مناسب for most وحدات التحكم الدقيقة والمشاريع الإلكترونية.

• مؤشرات حالة الطاقة: تظهر مؤشرات LED حالة الشحن وحالة إخراج الطاقة.

• توافق متعدد الاستخدامات: يعمل مع Arduino، Raspberry Pi، لوحات ESP، ومشاريع إلكترونيات DIY متنوعة.

المواصفات:

• نوع البطارية: 2x بطارية ليثيوم 18650 (غير مدمجة)

• جهد الإدخال: 5 فولت تيار مستمر عبر Micro USB

• جهد الإخراج: 5 فولت تيار مستمر

• تيار الشحن: 1 أمبير كحد أقصى

• تيار الإخراج: 2 أمبير كحد أقصى (حسب سعة البطارية)

• ميزات الحماية: شحن زائد، تفريغ زائد، دائرة قصيرة، تيار زائد

• شريحة الشحن: TP4056 أو مكافئ

• محول التعزيز: دائرة تعزيز DC-DC فعالة

• الواجهة: Micro USB، محطات إخراج

• المؤشرات: LED حالة الشحن، LED إخراج الطاقة

• الأبعاد: مقاس وحدة قياسي بفتحات تثبيت

• الكفاءة: >85% كفاءة تحويل الطاقة

محتويات العلبة:
1 x وحدة درعة بطارية ثنائية 18650 V8
