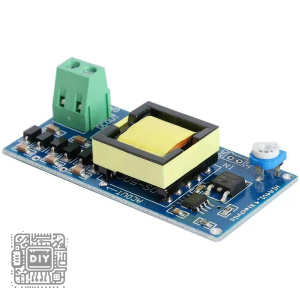

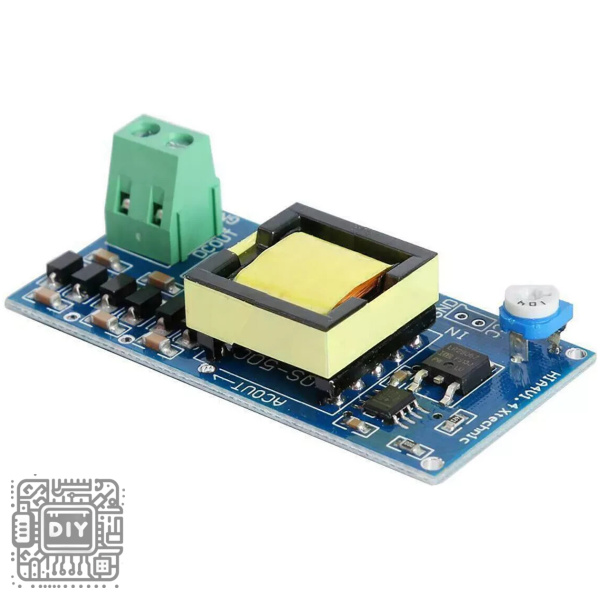

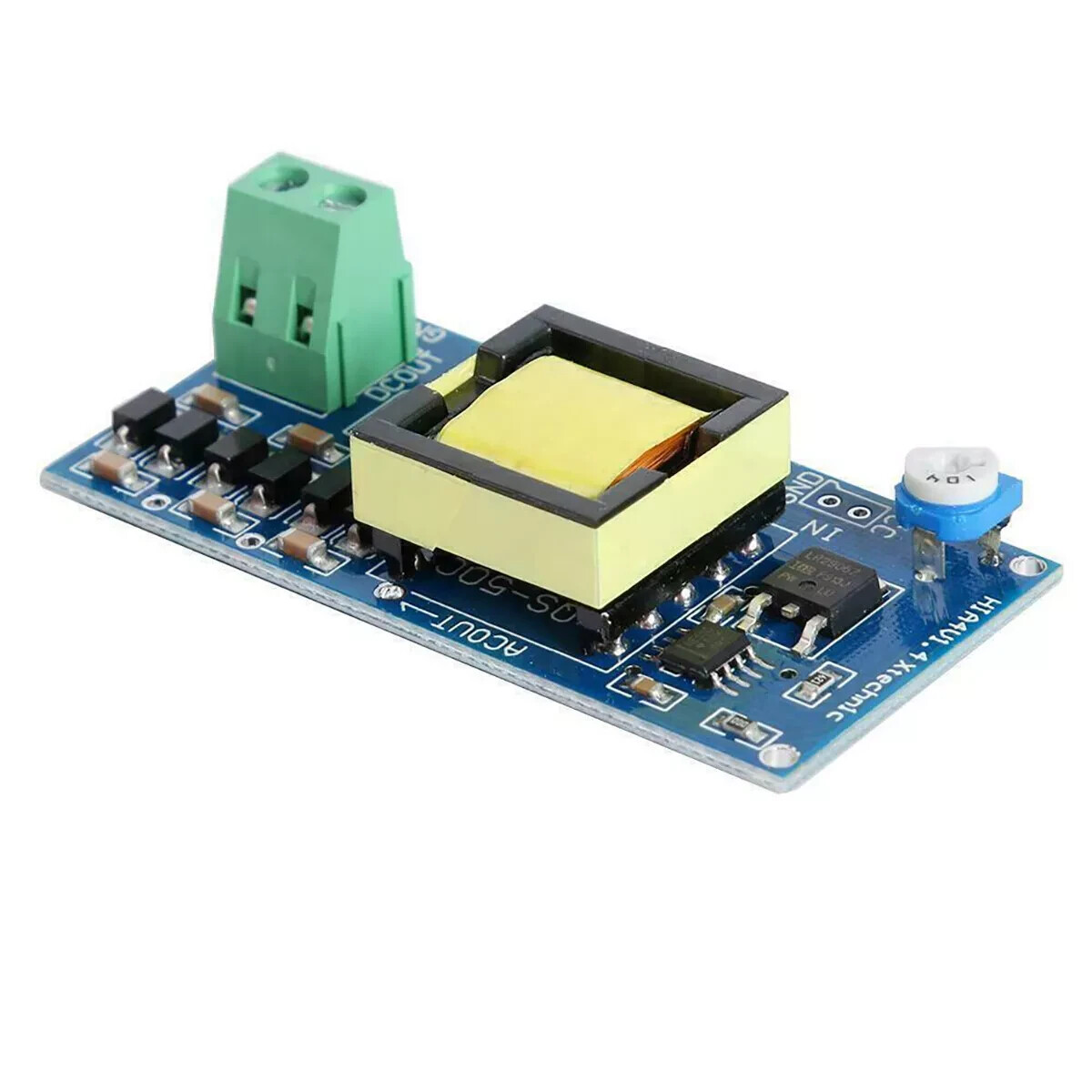

DC-DC Boost High Voltage Converter Module – 3-5V Step Up to 1000V Power Supply

Generate extremely high voltages for your experimental and DIY projects with this DC-DC Boost High Voltage Converter Module, a compact step-up power supply capable of converting low input voltages of 3-5V DC into a powerful output of up to 1000V DC. This miniature high-voltage generator is perfect for scientific experiments, negative ion generators, Geiger counter power supplies, capacitor charging, and various high-voltage applications where a compact, low-power solution is required.

The module utilizes a high-frequency boost converter topology to efficiently step up low-voltage DC inputs to extremely high voltage outputs. The output voltage is continuously adjustable, typically ranging from approximately 280V up to 1200V depending on the input voltage and load conditions. With an input of 5V, the output can be adjusted from approximately 280-1200V, while higher input voltages (6-12V) yield output adjustments in the 400-1200V range. The output current is limited to a safe range of 2-20mA, making this module ideal for low-power, high-impedance applications such as driving ionization chambers, electrostatic experiments, and powering vacuum tube circuits.

Key Features

Extremely High Output Voltage

Capable of generating output voltages up to 1000V DC (1kV) from a standard 3-5V DC input. Some variations of this module can achieve up to 1200V or even 1000KV (1,000,000V), but standard versions output a maximum of 1000V.

Continuously Adjustable Output

The module features a built-in potentiometer that allows you to fine-tune the output voltage across a wide range, giving you precise control for your specific application needs.

Compact and Lightweight Design

The module is incredibly small, with dimensions as compact as 33mm x 14mm, and weighs only around 13g, making it easy to integrate into portable projects and tight spaces.

Wide Input Voltage Compatibility

Accepts input voltages from 3V to 12V DC, making it compatible with a variety of power sources including single-cell lithium-ion batteries (3.7V), USB power (5V), and 12V adapters.

Low Output Current

The output current is limited to a safe range of 2-20mA (depending on input voltage and load). This current-limiting design is suitable for high-impedance loads and helps protect the module and connected devices from excessive current draw.

DIY and Experimental Friendly

Designed for hobbyists, experimenters, and educators, this module is perfect for building high-voltage power supplies for Geiger counters, negative ion generators, electrostatic experiments, and high-voltage demonstrations.

Specifications

Pin Configuration

Wiring Diagram

Basic Connection

Power Source (3-12V DC) -----> IN+ (+)
                          -----> IN- (-)

High Voltage Load --------> OUT+ (+)
                      -----> OUT- (-)

Battery-Powered Operation

3.7V Li-ion Battery (18650) -----> IN+ (+)
                             -----> IN- (-)

Adjustment Procedure

1. Safety First: Ensure the output terminals are not shorted and that you are using insulated probes or wires when measuring or connecting to high-voltage loads.

2. Power On: Connect the input power supply (start with 5V from a USB source or battery).

3. Adjust Voltage: Slowly turn the onboard potentiometer (usually a small blue square component) using a small screwdriver. Turning clockwise typically increases the output voltage, while counter-clockwise decreases it.

4. Monitor Output: Use a high-voltage probe and a multimeter to measure the output voltage if precise adjustment is required. Alternatively, observe the arc length between output terminals as a rough indicator of voltage.

Important Operating Notes

• Intermittent Operation Only: This module is not designed for continuous operation. Do not run the module for more than 30-60 seconds continuously. Allow it to cool down between uses. Extended operation can overheat and damage the module.

• Avoid No-Load Operation: Operating the module without a load (output open) can cause internal voltage stress and potentially damage the module. Always ensure there is some load connected, even if it’s just a high-value resistor or a small arc gap.

• Output Current is Limited: The output current is very low (typically <20mA). This module is designed for high-impedance loads only. Do not attempt to draw significant current from the output.

• Arc Discharge Precautions: When testing the module with an arc discharge, start with a short gap and gradually increase the distance. Do not exceed the maximum arc distance, as the energy cannot be released and may damage the module.

• Input Power Quality: Use a stable input power source with adequate current capability (at least 1A-2A). Unstable or insufficient input power can cause erratic operation or damage the module.

Safety Warnings

• Lethal Voltage: The output of this module can reach up to 1000V DC, which is potentially lethal. Exercise extreme caution when handling the module while powered. Always disconnect power before making any changes to the output wiring.

• Insulation: Ensure all output connections are properly insulated. Use high-voltage rated wire (e.g., silicone-insulated wire rated for at least 1.5kV) for output connections.

• Avoid Contact: Do not touch the output terminals or any connected load while the module is powered. Even low-current high-voltage shocks can be painful and dangerous.

• Keep Away from Sensitive Electronics: The high-voltage output can produce electromagnetic interference (EMI) that may disrupt nearby sensitive electronic devices. Maintain adequate distance between this module and microcontrollers, sensors, and communication equipment.

• Not for Medical Use: This module is for experimental and educational purposes only. Do not use it in medical devices or any application where failure could cause injury or property damage.

Common Applications

• High-voltage power supply for Geiger-Müller (GM) tubes

• Negative ion generator for air purifiers

• Electrostatic charge generation for experiments

• Capacitor charging for pulsed power applications

• Power supply for photomultiplier tubes (PMTs)

• High-voltage biasing for sensors and detectors

• Dielectric strength testing (low power)

• Electrostatic levitation demonstrations

• Powering Nixie tubes and vacuum fluorescent displays (VFDs)

• High-voltage power supply for xenon flash tubes (with appropriate current limiting)

Package Contents

• 1 x DC-DC Boost High Voltage Converter Module (3-5V to 1000V)
