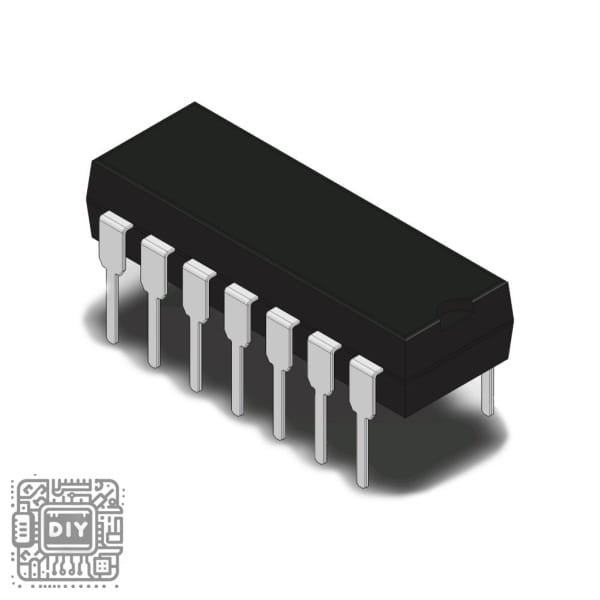

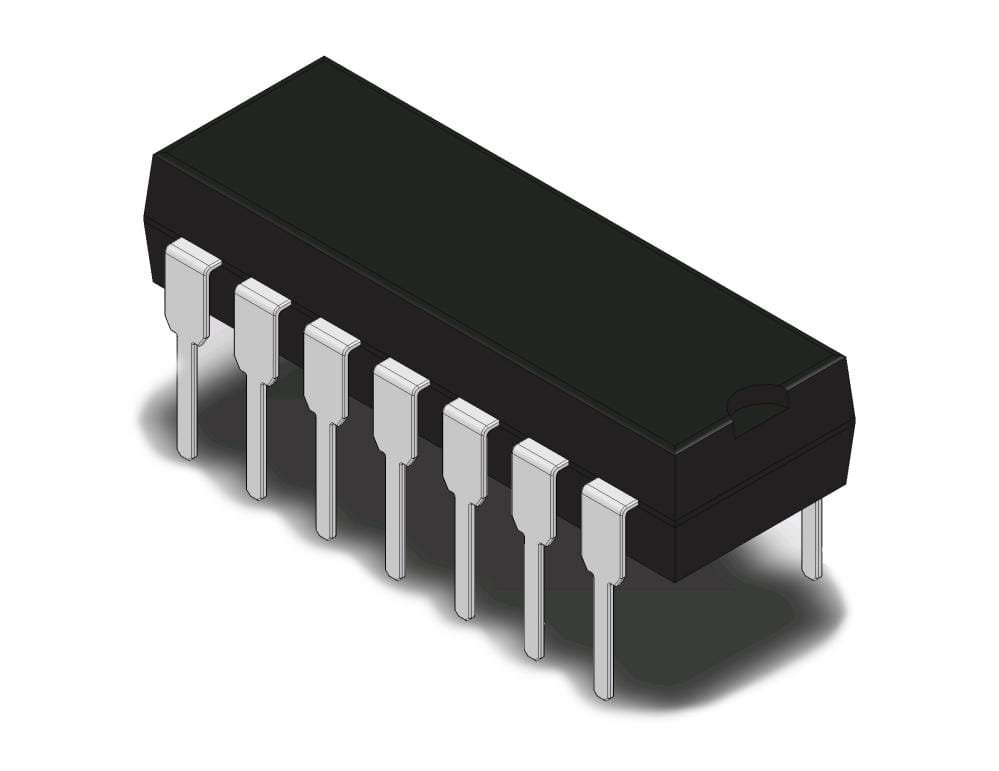

CD4020 CMOS 14-Stage Ripple-Carry Binary Counter IC – DIP Package

Add advanced counting and frequency division capabilities to your digital projects with the CD4020, a versatile integrated circuit featuring a 14-stage ripple-carry binary counter in a single 16-pin DIP package. This through-hole version of the popular CD4000 series CMOS IC is specifically designed for breadboard prototyping, educational projects, and through-hole PCB assembly, making it an essential component for students, hobbyists, and engineers working with frequency dividers, timers, and sequential control applications.

The CD4020 advances one count on the negative-going edge of each clock pulse, providing division ratios of 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192, and 16384 from the fourteen available outputs.

A master reset input is provided to clear the counter to its all-zero state, independent of the clock. With wide supply voltage range, extremely low power consumption, Schmitt trigger input for slow clock edges, and full protection against static discharge, this CD4020 DIP version delivers robust and dependable performance for all your timing and counting applications.

Key Features

14-Stage Ripple-Carry Binary Counter

Contains fourteen master-slave flip-flop stages in a single 16-pin DIP package, providing binary division from 2^1 through 2^14 with outputs available from each stage for maximum design flexibility.

Negative-Edge Triggered Operation

Advances the count on the negative-going transition of each clock pulse, ensuring reliable and predictable timing behavior in sequential logic circuits and simplifying interfacing with other logic families.

Schmitt Trigger Clock Input

Features Schmitt trigger action on the clock input line permitting unlimited rise and fall times, allowing the use of slow clock signals without generating false counts.

Master Reset Input

Includes an asynchronous reset input that clears all counter stages to zero when taken high, providing immediate initialization capability independent of the clock signal.

Wide Supply Voltage Range

Operates from 3V to 18V DC, providing exceptional flexibility for both battery-powered portable devices and industrial control systems with higher voltage requirements.

Extremely Low Power Consumption

CMOS technology ensures ultra-low quiescent current of typically 1 µA maximum at 18V over full temperature range, making it ideal for power-sensitive and battery-operated applications.

Wide Operating Temperature Range

Ruggedly designed with an operating temperature range of -55°C to +125°C, ensuring reliable performance in extreme environments from arctic conditions to high-temperature industrial settings.

High Noise Immunity

Provides excellent noise margins of 1V at VDD=5V, 2V at VDD=10V, and 2.5V at VDD=15V, ensuring reliable operation in electrically noisy environments and industrial settings where signal integrity is critical.

Buffered Inputs and Outputs

Features fully buffered inputs and outputs that improve transfer characteristics by providing standardized symmetrical output drive capabilities for easy integration with other logic families.

Medium-Speed Operation

Capable of clock rates up to 24 MHz at 10V supply, providing sufficient speed for a wide range of digital counting and frequency division applications.

Cascadable Design

Multiple CD4020 counters can be cascaded to achieve higher division ratios or longer count sequences by connecting the output of one stage to the clock input of another.

Fully Static Operation

The counter is fully static, allowing the clock to be stopped in either state without loss of data.

Built-in Static Protection

All inputs are protected against static discharge through clamping diodes, ensuring durability and long-term reliability in various operating environments.

Specifications

• Logic Family: CD4000 CMOS

• Logic Function: 14-Stage Ripple-Carry Binary Counter/Divider

• Counter Type: Binary, Asynchronous

• Number of Stages: 14

• Number of Outputs: 12 outputs from various stages (individual stage outputs)

• Package Type: DIP-16 (Dual In-line Package, 16 pins)

• Pin Spacing: Standard 0.1 inch (2.54mm)

• Mounting Type: Through-Hole

• Supply Voltage Range: 3V to 18V DC

• Operating Temperature: -55°C to +125°C

• Quiescent Current: Ultra-low (microamp range)

• Clock Frequency: Up to 24 MHz (typical)

• Reset Method: Asynchronous Master Reset

• Clock Trigger Type: Negative-Edge (Falling Edge)

• Input Type: Schmitt Trigger on clock input

• Output Current: Symmetrical source/sink capabilities

• Propagation Delay: Suitable for general-purpose counting applications

• Input Protection: Built-in static discharge protection diodes

• RoHS Compliant: Yes (lead-free version available)

Pin Configuration

Available Division Ratios

Applications

• Frequency dividers and counters

• Time delay circuits

• Industrial timers

• Sequential controllers

• Clock generators

• LED flashers and sequencers

• Automotive timing applications

• Instrumentation and measurement

• Data conversion circuits

• Educational experiments

• Circuit prototyping

• Audio frequency dividers

Package Contents

• 1 x CD4020 CMOS 14-Stage Ripple-Carry Binary Counter IC – DIP Package

---
