Description

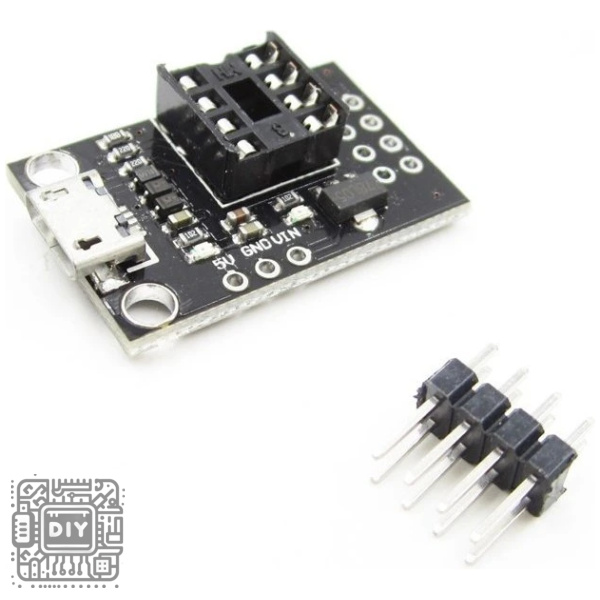

Micro USB Pluggable Development Programming Board for ATtiny13A/ATtiny25/ATtiny45/ATtiny85

Program and develop with the versatile ATtiny series of microcontrollers using this Micro USB Pluggable Development Programming Board, a compact and convenient solution for ATtiny13A, ATtiny25, ATtiny45, and ATtiny85 chips. This development board features a DIP-8 socket that allows you to plug in your chosen ATtiny microcontroller for easy programming and prototyping without soldering.

The integrated Micro USB connection provides both power and data communication, enabling direct programming from your computer without the need for separate programmers or cables. Supporting a wide range of ATtiny chips including the ATtiny13A, ATtiny25, ATtiny45, and ATtiny85, this board is compatible with the Arduino IDE through core installations like MicroCore or Digispark, making it accessible for both beginners and experienced developers.

The compact board design includes all necessary components such as voltage regulation, programming interface, and breakouts for all I/O pins, allowing you to quickly develop projects for IoT sensors, LED controllers, small robotics, and other embedded applications.

Whether you’re prototyping a new design, learning embedded programming, or creating production-ready modules, this pluggable development board streamlines the ATtiny development process.

Key Features

DIP-8 Pluggable Socket

Features a standard DIP-8 IC socket that accepts ATtiny13A, ATtiny25, ATtiny45, and ATtiny85 microcontrollers in DIP package. This socket allows for easy chip insertion and removal without soldering, enabling rapid prototyping and chip swapping for different projects.

Micro USB Connectivity

Built-in Micro USB port provides both 5V power and serial communication capabilities. This eliminates the need for external programmers or power supplies, allowing direct connection to your computer for programming and power.

Wide ATtiny Family Support

Compatible with multiple ATtiny microcontrollers including ATtiny13A, ATtiny25, ATtiny45, and ATtiny85. Each chip offers different memory and feature combinations for various application requirements.

Arduino IDE Compatibility

Works seamlessly with the Arduino IDE through additional board manager URLs. Install cores like MicroCore for ATtiny13 support or Digistump AVR Boards for ATtiny85 development, enabling programming using familiar Arduino functions and libraries.

Compact Breadboard-Friendly Design

Measuring approximately 26mm x 18mm, this compact board fits easily into breadboards and projects. All I/O pins are broken out to standard 2.54mm headers for easy connection to sensors, actuators, and other components.

Onboard Voltage Regulation

Includes a 5V voltage regulator that accepts USB power, providing stable power to the microcontroller and connected components. Some variants support both 5V and 3.3V operation.

All I/O Pins Accessible

All available I/O pins from the ATtiny microcontroller are broken out to header pins, giving you full access to features including analog inputs, PWM outputs, I2C, and SPI interfaces depending on the chip used.

Bootloader Support

Many ATtiny development boards come pre-loaded with a bootloader, enabling sketch uploads via USB without requiring an external ISP programmer.

Indicator LEDs

Typically includes a power LED and sometimes a user-controllable LED connected to a specific I/O pin for basic testing and debugging without external components.

Specifications

• Board Type: Micro USB Pluggable Development Programming Board

• Supported Microcontrollers: ATtiny13A, ATtiny25, ATtiny45, ATtiny85

• Socket Type: DIP-8 IC socket

• Connectivity: Micro USB

• Power Input: 5V via USB

• Voltage Regulation: Onboard 5V regulator

• I/O Breakout: All available pins to 2.54mm headers

• Board Dimensions: Approximately 26mm x 18mm

• Weight: Lightweight compact design

• Compatibility: Arduino IDE, AVR GCC, PlatformIO

Chip Specifications Comparison

Arduino IDE Setup Guide

For ATtiny13A:

1. Open Arduino IDE and go to File > Preferences

2. Add MicroCore board manager URL to “Additional Boards Manager URLs”

3. Open Tools > Board > Boards Manager

4. Search for “MicroCore” and install

5. Select your ATtiny13 board from Tools menu

For ATtiny25/45/85:

1. Add ATtiny board manager URL to Additional Boards Manager URLs

2. Install the corresponding board package

3. Select your specific ATtiny model from the boards menu

Common Applications

• Embedded systems prototyping

• IoT sensor nodes and data loggers

• LED lighting controllers and effects

• Small robotics and automation

• Wearable electronics

• Battery-powered devices

• Educational programming projects

• Sensor interfacing and signal processing

Package Contents

• 1 x Micro USB Pluggable Development Programming Board for ATtiny13A/ATtiny25/ATtiny45/ATtiny85

---

لوحة تطوير وبرمجة ATtiny13A/ATtiny25/ATtiny45/ATtiny85 قابلة للتوصيل بمنفذ Micro USB

قم ببرمجة وتطوير مشاريعك باستخدام سلسلة متحكمات ATtiny المتعددة الاستخدامات مع لوحة التطوير والبرمجة القابلة للتوصيل بمنفذ Micro USB، وهي حل مضغوط ومريح لرقائق ATtiny13A و ATtiny25 و ATtiny45 و ATtiny85. تتميز لوحة التطوير هذه بمقبس DIP-8 الذي يسمح لك بتوصيل رقاقة ATtiny التي تختارها لسهولة البرمجة والنمذجة الأولية دون لحام. يوفر اتصال Micro USB المدمج كلاً من الطاقة ونقل البيانات، مما يتيح البرمجة المباشرة من جهاز الكمبيوتر الخاص بك دون الحاجة إلى مبرمجات أو كابلات منفصلة. تدعم مجموعة واسعة من رقائق ATtiny بما في ذلك ATtiny13A و ATtiny25 و ATtiny45 و ATtiny85، وهذه اللوحة متوافقة مع Arduino IDE من خلال تثبيت النوى الأساسية مثل MicroCore أو Digispark، مما يجعلها في متناول كل من المبتدئين والمطورين ذوي الخبرة. يتضمن تصميم اللوحة المدمج جميع المكونات الضرورية مثل تنظيم الجهد وواجهة البرمجة وتفريع جميع منافذ الإدخال/الإخراج، مما يسمح لك بتطوير المشاريع بسرعة لأجهزة استشعار إنترنت الأشياء ووحدات التحكم في الإضاءة والروبوتات الصغيرة والتطبيقات المضمنة الأخرى. سواء كنت تصمم نموذجًا أوليًا جديدًا أو تتعلم البرمجة المضمنة أو تصنع وحدات جاهزة للإنتاج، فإن لوحة التطوير القابلة للتوصيل هذه تبسط عملية تطوير ATtiny.

المميزات الرئيسية

مقبس DIP-8 قابل للتوصيل

يتميز بمقبس IC قياسي DIP-8 يقبل متحكمات ATtiny13A و ATtiny25 و ATtiny45 و ATtiny85 في حزمة DIP. يسمح هذا المقبس بإدخال وإزالة الرقاقة بسهولة دون لحام، مما يتيح نمذجة أولية سريعة وتبديل الرقائق لمشاريع مختلفة.

اتصال Micro USB

منفذ Micro USB مدمج يوفر طاقة 5 فولت وإمكانيات اتصال تسلسلي. هذا يلغي الحاجة إلى مبرمجات أو مصادر طاقة خارجية، مما يسمح بالاتصال المباشر بجهاز الكمبيوتر الخاص بك للبرمجة والطاقة.

دعم واسع لعائلة ATtiny

متوافق مع متحكمات ATtiny متعددة بما في ذلك ATtiny13A و ATtiny25 و ATtiny45 و ATtiny85. تقدم كل رقاقة مجموعات مختلفة من الذاكرة والميزات لمتطلبات التطبيق المختلفة.

توافق مع Arduino IDE

يعمل بسلاسة مع Arduino IDE من خلال عناوين URL إضافية لمدير اللوحات. قم بتثبيت النوى الأساسية مثل MicroCore لدعم ATtiny13 أو Digistump AVR Boards لتطوير ATtiny85، مما يتيح البرمجة باستخدام دوال ومكتبات Arduino المألوفة.

تصميم مضغوط مناسب للوحات التجارب

بأبعاد حوالي 26 مم × 18 مم، هذه اللوحة المدمجة تناسب بسهولة لوحات التجارب والمشاريع. جميع منافذ الإدخال/الإخراج متاحة عبر رؤوس قياسية 2.54 مم لسهولة الاتصال بأجهزة الاستشعار والمشغلات والمكونات الأخرى.

منظم جهد مدمج

يتضمن منظم جهد 5 فولت يقبل طاقة USB، مما يوفر طاقة مستقرة للمتحكم الدقيق والمكونات المتصلة. بعض الإصدارات تدعم كلاً من 5 فولت و 3.3 فولت.

جميع منافذ الإدخال/الإخراج متاحة

جميع منافذ الإدخال/الإخراج المتاحة من متحكم ATtiny متاحة عبر دبابيس رؤوس، مما يمنحك وصولاً كاملاً للميزات بما في ذلك المدخلات التناظرية ومخرجات PWM وواجهات I2C و SPI حسب الرقاقة المستخدمة.

دعم محمل الإقلاع

العديد من لوحات تطوير ATtiny تأتي مع محمل إقلاع مثبت مسبقًا، مما يتيح تحميل البرامج عبر USB دون الحاجة إلى مبرمج ISP خارجي.

مصابيح LED مؤشر

تتضمن عادةً مصباح طاقة LED وأحيانًا LED يمكن التحكم به متصل بمنفذ إدخال/إخراج معين للاختبار الأساسي وتصحيح الأخطاء.

المواصفات الفنية

• نوع اللوحة: لوحة تطوير وبرمجة قابلة للتوصيل بمنفذ Micro USB

• المتحكمات الدقيقة المدعومة: ATtiny13A، ATtiny25، ATtiny45، ATtiny85

• نوع المقبس: DIP-8

• الاتصال: Micro USB

• دخل الطاقة: 5 فولت عبر USB

• تنظيم الجهد: منظم 5 فولت مدمج

• منافذ الإدخال/الإخراج: جميع المنافذ المتاحة عبر رؤوس 2.54 مم

• أبعاد اللوحة: حوالي 26 مم × 18 مم

• التوافق: Arduino IDE، AVR GCC، PlatformIO

التطبيقات الشائعة

• نمذجة أولية للأنظمة المضمنة

• عقد استشعار إنترنت الأشياء

• وحدات تحكم إضاءة LED

• روبوتات صغيرة وأتمتة

• إلكترونيات قابلة للارتداء

• أجهزة تعمل بالبطارية

• مشاريع برمجة تعليمية

• واجهات استشعار

محتويات العلبة

• 1 × لوحة تطوير وبرمجة ATtiny13A/ATtiny25/ATtiny45/ATtiny85 قابلة للتوصيل بمنفذ Micro USB
